建筑水电安装施工方案-doc

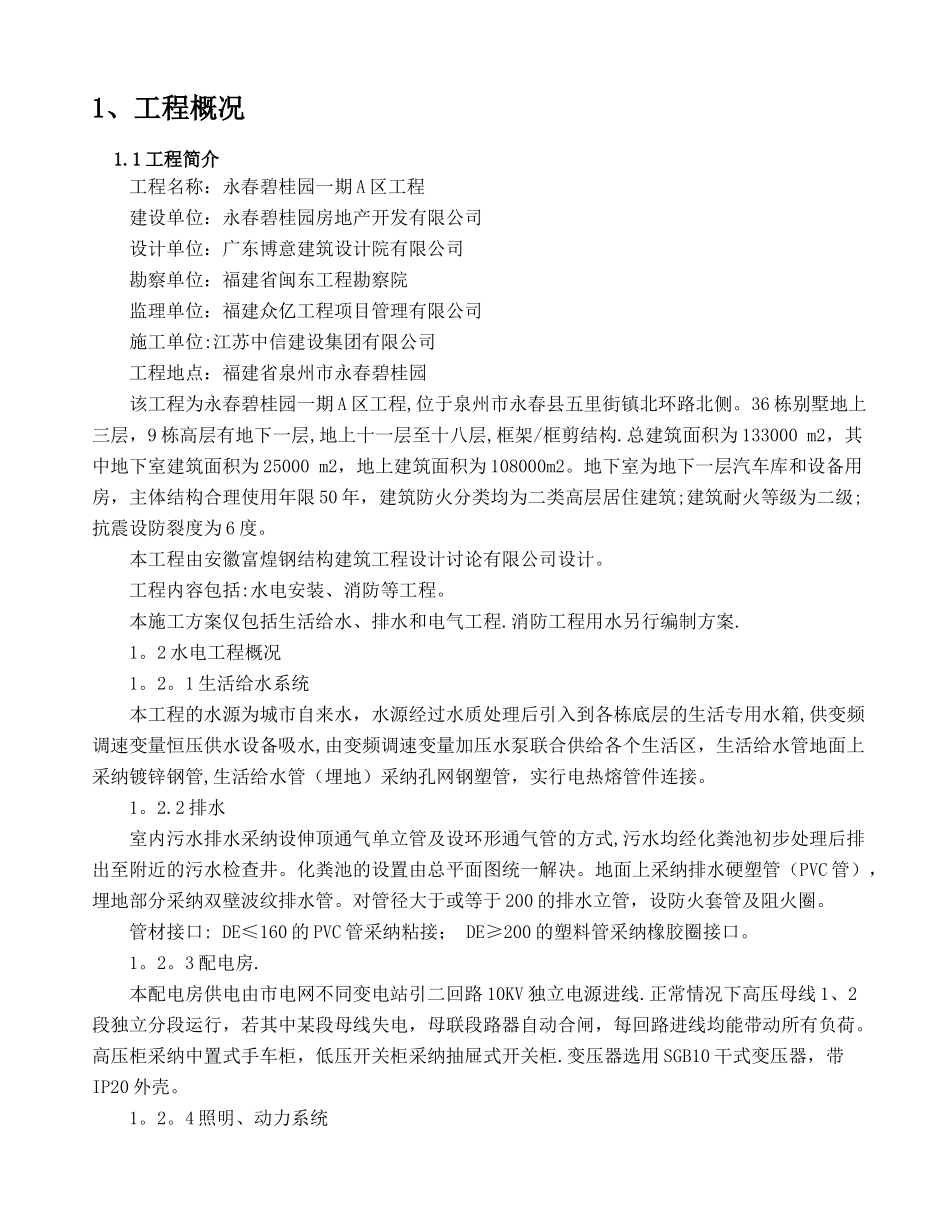

1、工程概况1.1 工程简介工程名称：永春碧桂园一期 A 区工程建设单位：永春碧桂园房地产开发有限公司设计单位：广东博意建筑设计院有限公司勘察单位：福建省闽东工程勘察院监理单位：福建众亿工程项目管理有限公司施工单位:江苏中信建设集团有限公司工程地点：福建省泉州市永春碧桂园该工程为永春碧桂园一期 A 区工程,位于泉州市永春县五里街镇北环路北侧。36 栋别墅地上三层，9 栋高层有地下一层,地上十一层至十八层,框架/框剪结构.总建筑面积为 133000 m2，其中地下室建筑面积为 25000 m2，地上建筑面积为 108000m2。地下室为地下一层汽车库和设备用房，主体结构合理使用年限 50 年，建筑防火分类均为二类高层居住建筑;建筑耐火等级为二级;抗震设防裂度为 6 度。本工程由安徽富煌钢结构建筑工程设计讨论有限公司设计。工程内容包括:水电安装、消防等工程。本施工方案仅包括生活给水、排水和电气工程.消防工程用水另行编制方案.1。2 水电工程概况1。2。1 生活给水系统本工程的水源为城市自来水，水源经过水质处理后引入到各栋底层的生活专用水箱,供变频调速变量恒压供水设备吸水,由变频调速变量加压水泵联合供给各个生活区，生活给水管地面上采纳镀锌钢管,生活给水管（埋地）采纳孔网钢塑管，实行电热熔管件连接。1。2.2 排水室内污水排水采纳设伸顶通气单立管及设环形通气管的方式,污水均经化粪池初步处理后排出至附近的污水检查井。化粪池的设置由总平面图统一解决。地面上采纳排水硬塑管（PVC 管），埋地部分采纳双壁波纹排水管。对管径大于或等于 200 的排水立管，设防火套管及阻火圈。管材接口: DE≤160 的 PVC 管采纳粘接； DE≥200 的塑料管采纳橡胶圈接口。1。2。3 配电房.本配电房供电由市电网不同变电站引二回路 10KV 独立电源进线.正常情况下高压母线 1、2段独立分段运行，若其中某段母线失电，母联段路器自动合闸，每回路进线均能带动所有负荷。高压柜采纳中置式手车柜，低压开关柜采纳抽屉式开关柜.变压器选用 SGB10 干式变压器，带IP20 外壳。1。2。4 照明、动力系统电源引自配电房出线，配线方式为树干式和放射式。。强、弱出线路在电气竖井内沿封闭式电缆敷设；电气竖井以外的地方导线穿扣压式金属管沿吊顶内、地板内、墙内暗敷设。1.2。5 照明灯具本工程采纳的主要灯具有：应急灯、节能日光灯。1。2。6 防雷本防雷的等级为二类,接闪器采纳屋面网架大于 0。5㎜2 的金属架作接闪器,其它地...
