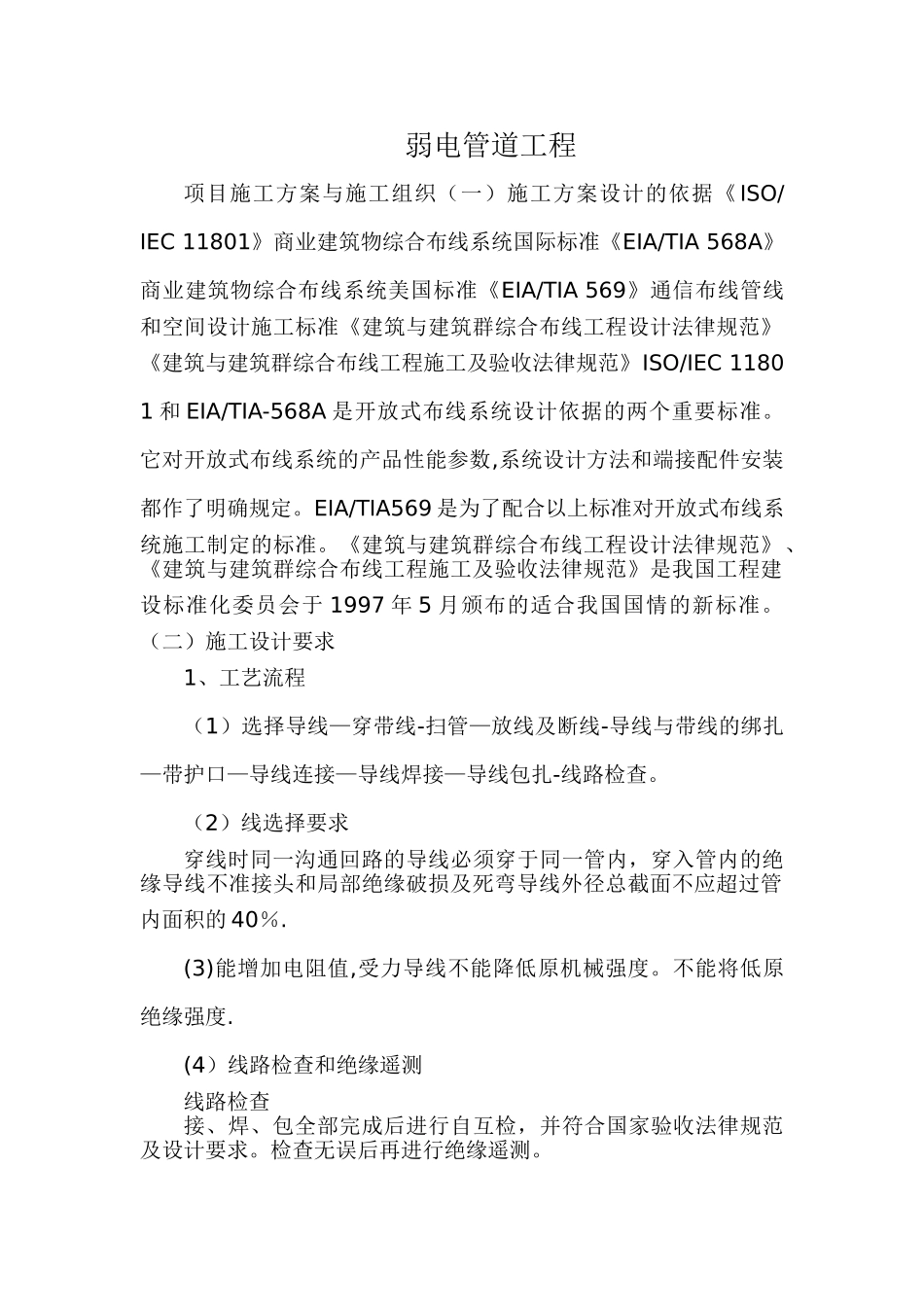

弱电管道工程项目施工方案与施工组织（一）施工方案设计的依据《 ISO/IEC 11801》商业建筑物综合布线系统国际标准《EIA/TIA 568A》商业建筑物综合布线系统美国标准《EIA/TIA 569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计法律规范》《建筑与建筑群综合布线工程施工及验收法律规范》ISO/IEC 11801 和 EIA/TIA-568A 是开放式布线系统设计依据的两个重要标准。它对开放式布线系统的产品性能参数,系统设计方法和端接配件安装都作了明确规定。EIA/TIA569 是为了配合以上标准对开放式布线系统施工制定的标准。《建筑与建筑群综合布线工程设计法律规范》、《建筑与建筑群综合布线工程施工及验收法律规范》是我国工程建设标准化委员会于 1997 年 5 月颁布的适合我国国情的新标准。（二）施工设计要求1、工艺流程（1）选择导线—穿带线-扫管—放线及断线-导线与带线的绑扎—带护口—导线连接—导线焊接—导线包扎-线路检查。（2）线选择要求穿线时同一沟通回路的导线必须穿于同一管内，穿入管内的绝缘导线不准接头和局部绝缘破损及死弯导线外径总截面不应超过管内面积的 40％.(3)能增加电阻值,受力导线不能降低原机械强度。不能将低原绝缘强度.(4）线路检查和绝缘遥测线路检查接、焊、包全部完成后进行自互检，并符合国家验收法律规范及设计要求。检查无误后再进行绝缘遥测。2、槽内配线在同一线槽内的导线截面积总和不应该超过内部截面积的40％。线槽向下配线时，应将分支导线分别用尼龙绑扎，并固定在线槽底板上,以防导线下坠。放线前应先检查管与线槽连接处的护口是否齐全,导线和保护地线的选择是否符合设计图的要求,从始端到终端边放边整理，不应出现挤压背扣扭结和损伤等现象。每个分支应绑扎成束，绑扎时不应使用金属导线进行绑扎。在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题。为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题:1、施工设计:对建筑物结构做出详细勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。2、施工过程：施工过程的工艺水平与工程质量有直接的关系，通过细化安装操作的各个环节来保证对施工质量的控制。一般将整个施工过程分成三个环节，即管道安装,拉线安装和配件端接.3、施工管理:为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程控制要求达到两个目的：保证工艺质...
