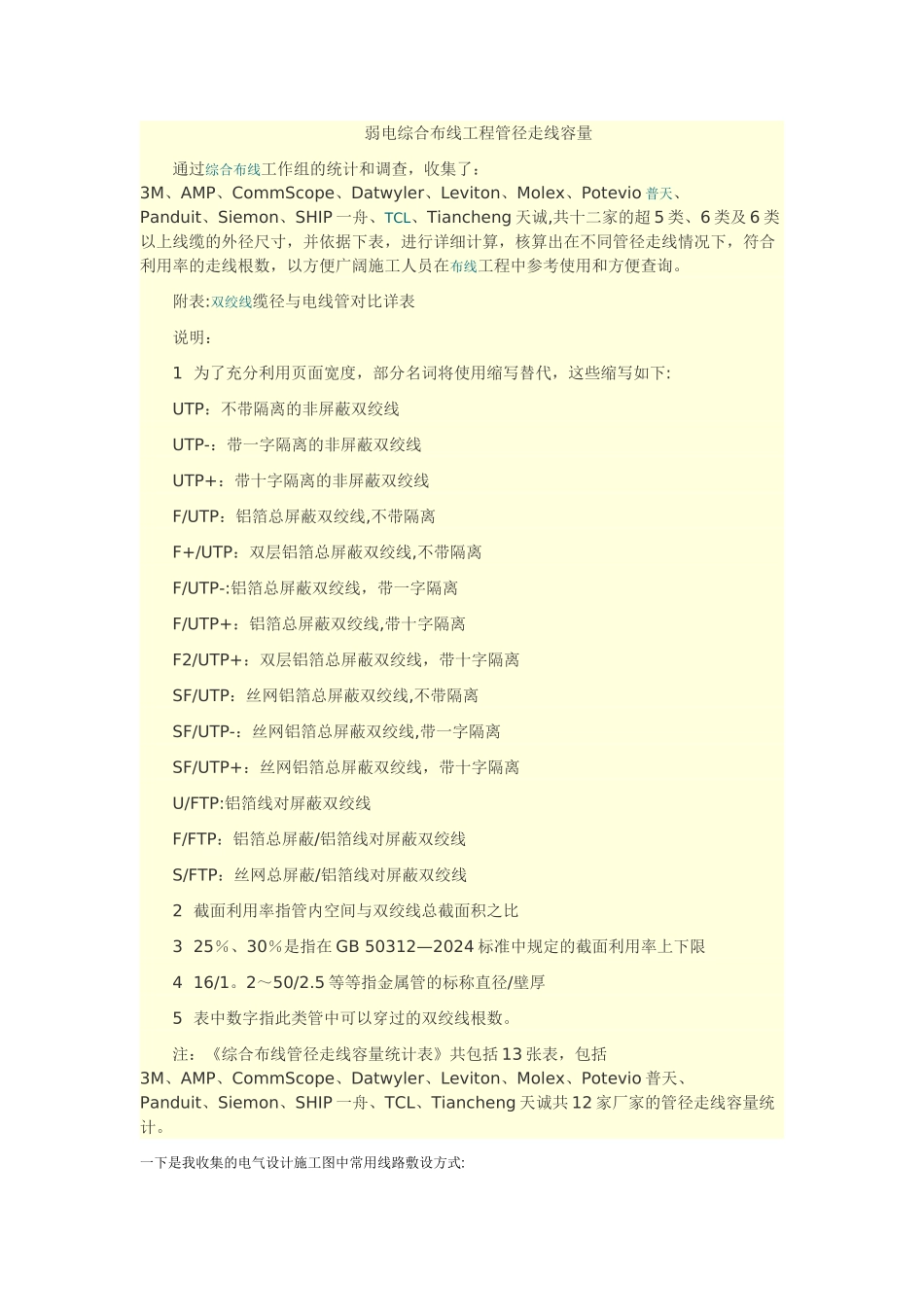

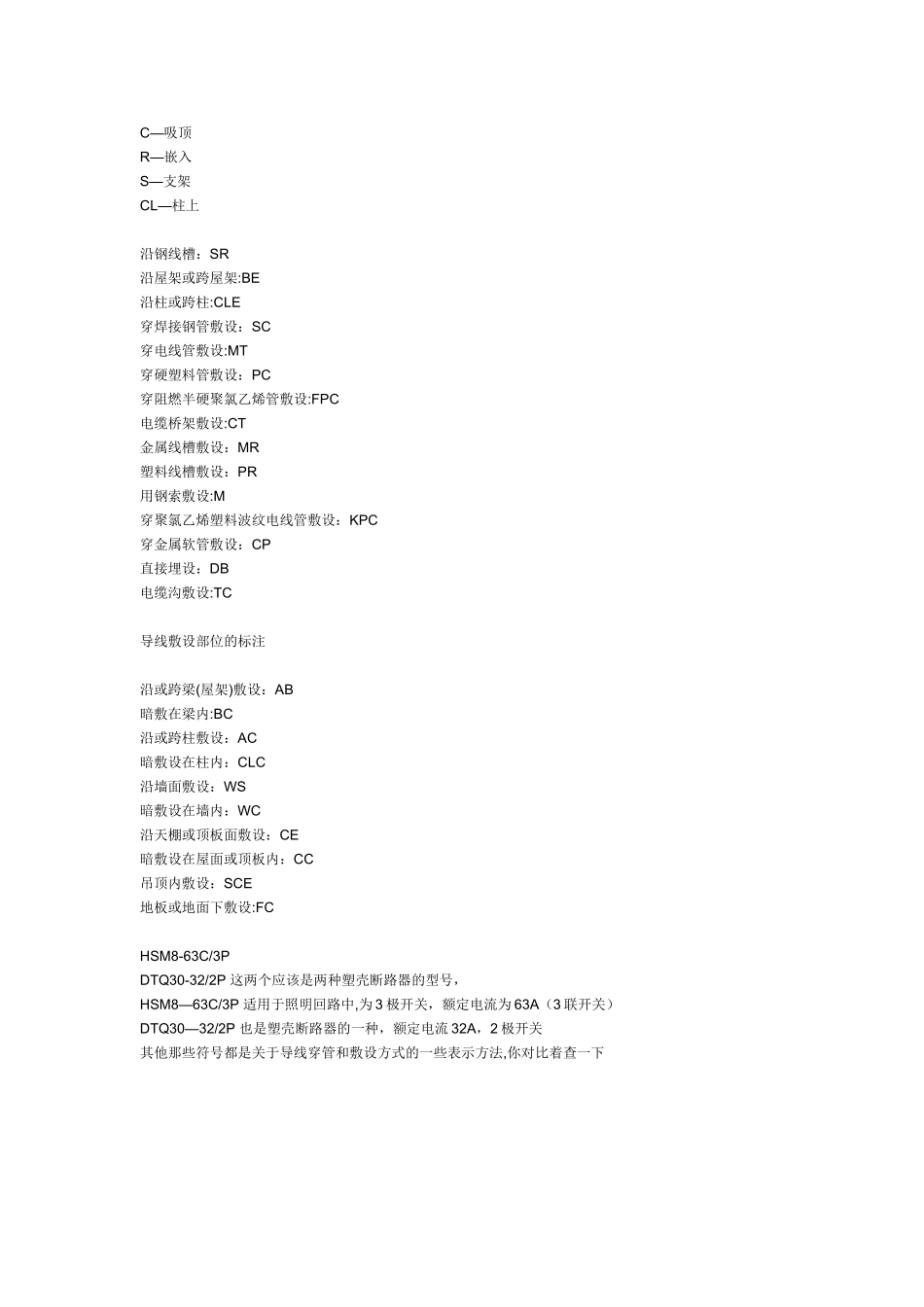

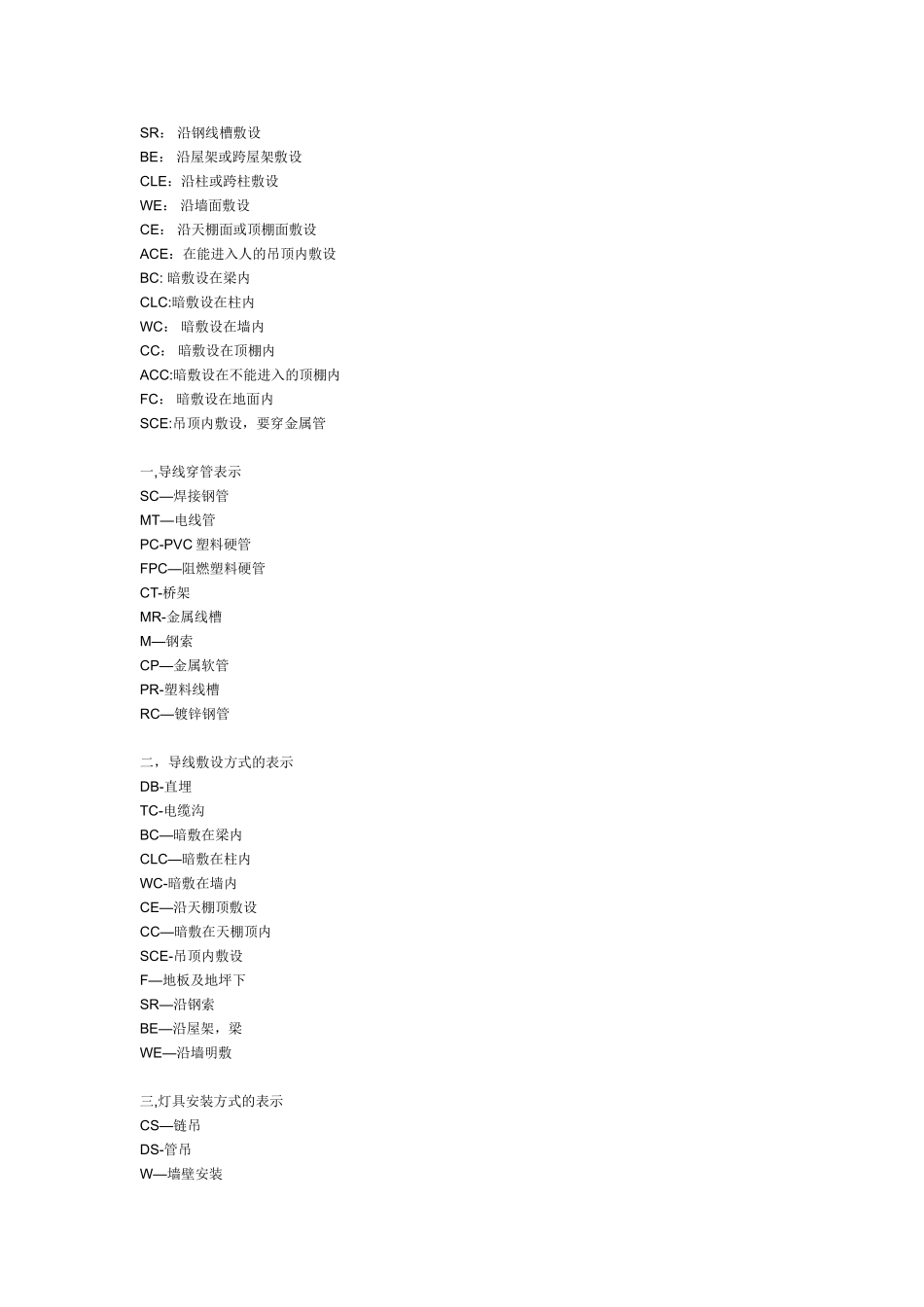

弱电综合布线工程管径走线容量通过综合布线工作组的统计和调查,收集了:3M、AMP、CommScope、Datwyler、Leviton、Molex、Potevio 普天、Panduit、Siemon、SHIP 一舟、TCL、Tiancheng 天诚,共十二家的超 5 类、6 类及 6 类以上线缆的外径尺寸,并依据下表,进行详细计算,核算出在不同管径走线情况下,符合利用率的走线根数,以方便广阔施工人员在布线工程中参考使用和方便查询。附表:双绞线缆径与电线管对比详表说明:1 为了充分利用页面宽度,部分名词将使用缩写替代,这些缩写如下:UTP:不带隔离的非屏蔽双绞线UTP-:带一字隔离的非屏蔽双绞线UTP+:带十字隔离的非屏蔽双绞线F/UTP:铝箔总屏蔽双绞线,不带隔离F+/UTP:双层铝箔总屏蔽双绞线,不带隔离F/UTP-:铝箔总屏蔽双绞线,带一字隔离F/UTP+:铝箔总屏蔽双绞线,带十字隔离F2/UTP+:双层铝箔总屏蔽双绞线,带十字隔离SF/UTP:丝网铝箔总屏蔽双绞线,不带隔离SF/UTP-:丝网铝箔总屏蔽双绞线,带一字隔离SF/UTP+:丝网铝箔总屏蔽双绞线,带十字隔离U/FTP:铝箔线对屏蔽双绞线F/FTP:铝箔总屏蔽/铝箔线对屏蔽双绞线S/FTP:丝网总屏蔽/铝箔线对屏蔽双绞线2 截面利用率指管内空间与双绞线总截面积之比3 25%、30%是指在 GB 50312—2024 标准中规定的截面利用率上下限4 16/1。2~50/2.5 等等指金属管的标称直径/壁厚5 表中数字指此类管中可以穿过的双绞线根数。注:《综合布线管径走线容量统计表》共包括 13 张表,包括3M、AMP、CommScope、Datwyler、Leviton、Molex、Potevio 普天、Panduit、Siemon、SHIP 一舟、TCL、Tiancheng 天诚共 12 家厂家的管径走线容量统计。一下是我收集的电气设计施工图中常用线路敷设方式: SR: 沿钢线槽敷设 BE: 沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设 ACE:在能进入人的吊顶内敷设 BC: 暗敷设在梁内 CLC:暗敷设在柱内 WC: 暗敷设在墙内 CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内 FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一,导线穿管表示 SC—焊接钢管 MT—电线管 PC-PVC 塑料硬管 FPC—阻燃塑料硬管 CT-桥架 MR-金属线槽 M—钢索 CP—金属软管 PR-塑料线槽 RC—镀锌钢管 二,导线敷设方式的表示 DB-直埋 TC-电缆沟 BC—暗敷在梁内 CLC—暗敷在柱内 WC-暗敷在墙内 CE—沿天棚顶敷设 CC—暗敷在天棚顶内 SCE-吊顶内敷设 F—地板及...
