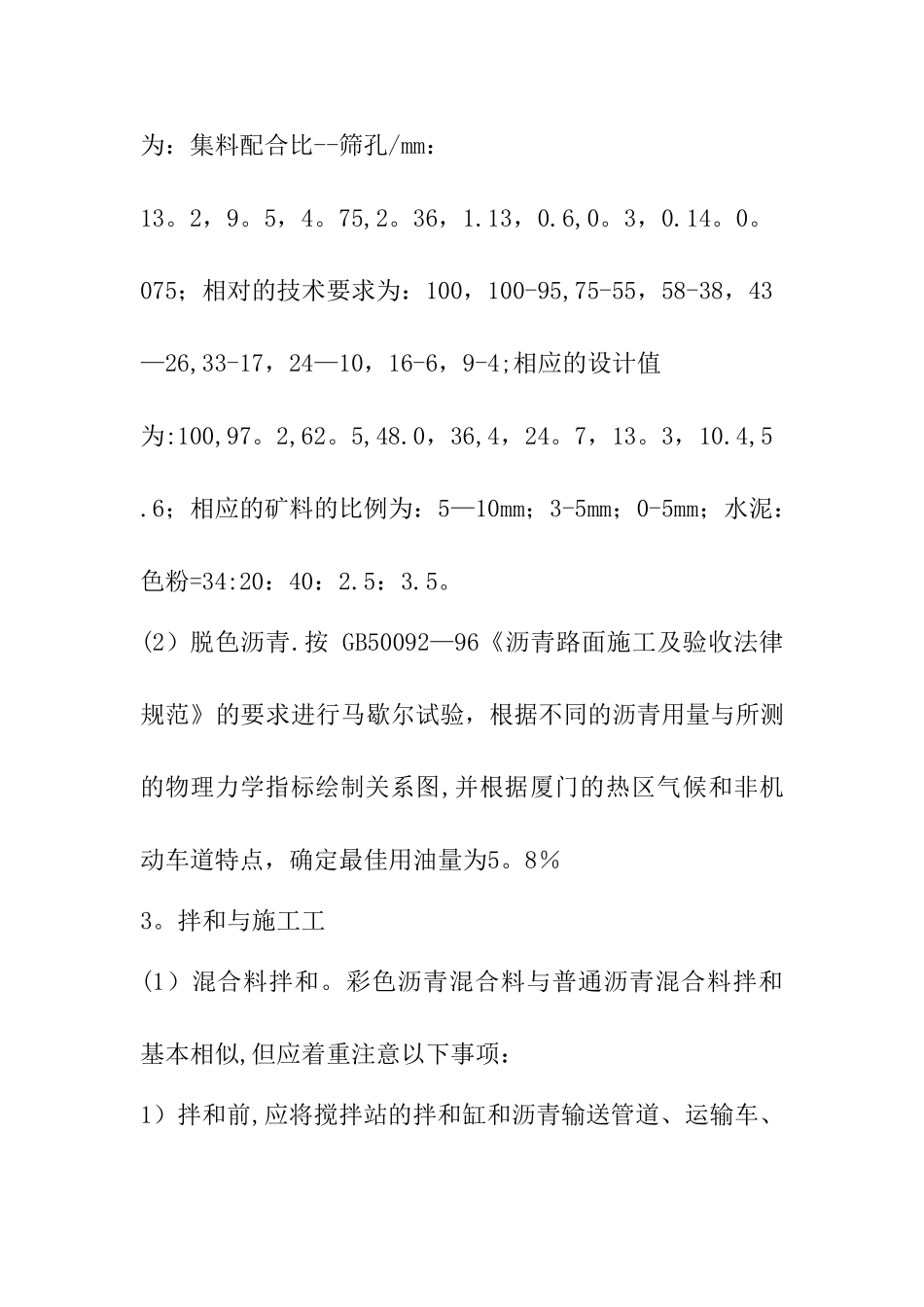

五、彩色沥青混凝土路面施工工艺1.原材料备料:（1)脱色沥青。沥青质量的好坏直接影响混合料质量，根据厦门市汽油环境（最高气温达 38℃，最低气温 1℃，路面最高温度 60℃）、工程成本以及国产脱色沥青在南方地区的推广应用等多方面考虑，并经综合分析比较，选用软化点较高，同时各项指标均达到 AH—50 要求的”国创"牌脱色沥青。(2）粗集料。选用龙岩地区紫红色的砂岩，质地坚硬,针片状含量低、与沥青粘结力较好（为 4 级）,表面粗糙耐磨(洛衫矶的磨耗值为 16。6％）,且颜 色和拟配置的颜色相近。(3）细集料。选用红色花岗岩破裂成 0-5mm 石屑代替砂，该岩石质地坚硬，级配符合要求。（4）色料。应具有感旋光性，不腿色、不溶于水,但可溶于油，还应具有好的耐热性。通过试验,选用拜耳铁红色4100，确定掺入量为矿料总量的 3.5%。（5）填充料.为了增强沥青与矿料的粘附性 ,提高沥青混合料抗水损害能力,选用安溪”三元 岩"普通硅酸盐水泥(425R）代替矿粉.（6）添加剂.为了提高沥青与本地酸性石料粘附性和增强抗水损害能力，延长路面使用年限，经试验确定掺入法国 CECABASE-280 性抗剥落剂,其掺入量为沥青用量的 2.5％.2.配合比设计:由于目前没有彩色沥青混合料的级配标准和技术法律规范本配合比参照GB50092-96《沥青路面施工及验收法律规范》中的 AC—10 I 级配标准及热拌沥青混合料马歇尔试验的技术指标中的城市快速路、主干路的技术指标要求进行设计.（1）集料级配。经反复调整，得出设计值和各矿料的比例为：集料配合比--筛孔/mm：13。2，9。5，4。75,2。36，1.13，0.6,0。3，0.14。0。075；相对的技术要求为：100，100-95,75-55，58-38，43—26,33-17，24—10，16-6，9-4;相应的设计值为:100,97。2,62。5,48.0，36,4，24。7，13。3，10.4,5.6；相应的矿料的比例为：5—10mm；3-5mm；0-5mm；水泥：色粉=34:20：40：2.5：3.5。(2）脱色沥青.按 GB50092—96《沥青路面施工及验收法律规范》的要求进行马歇尔试验，根据不同的沥青用量与所测的物理力学指标绘制关系图,并根据厦门的热区气候和非机动车道特点，确定最佳用油量为5。8％3。拌和与施工工(1）混合料拌和。彩色沥青混合料与普通沥青混合料拌和基本相似,但应着重注意以下事项：1）拌和前,应将搅拌站的拌和缸和沥青输送管道、运输车、施工机械设备等清洗洁净；2）原材料性能应稳定、使生产目标配合比能最大限度地接近设计配合比；3)由于色粉比重大,在混合料中具有着色、分...
