彩钢夹芯板屋面施工工艺

彩钢夹芯板屋面施工工艺_第1页
1/3

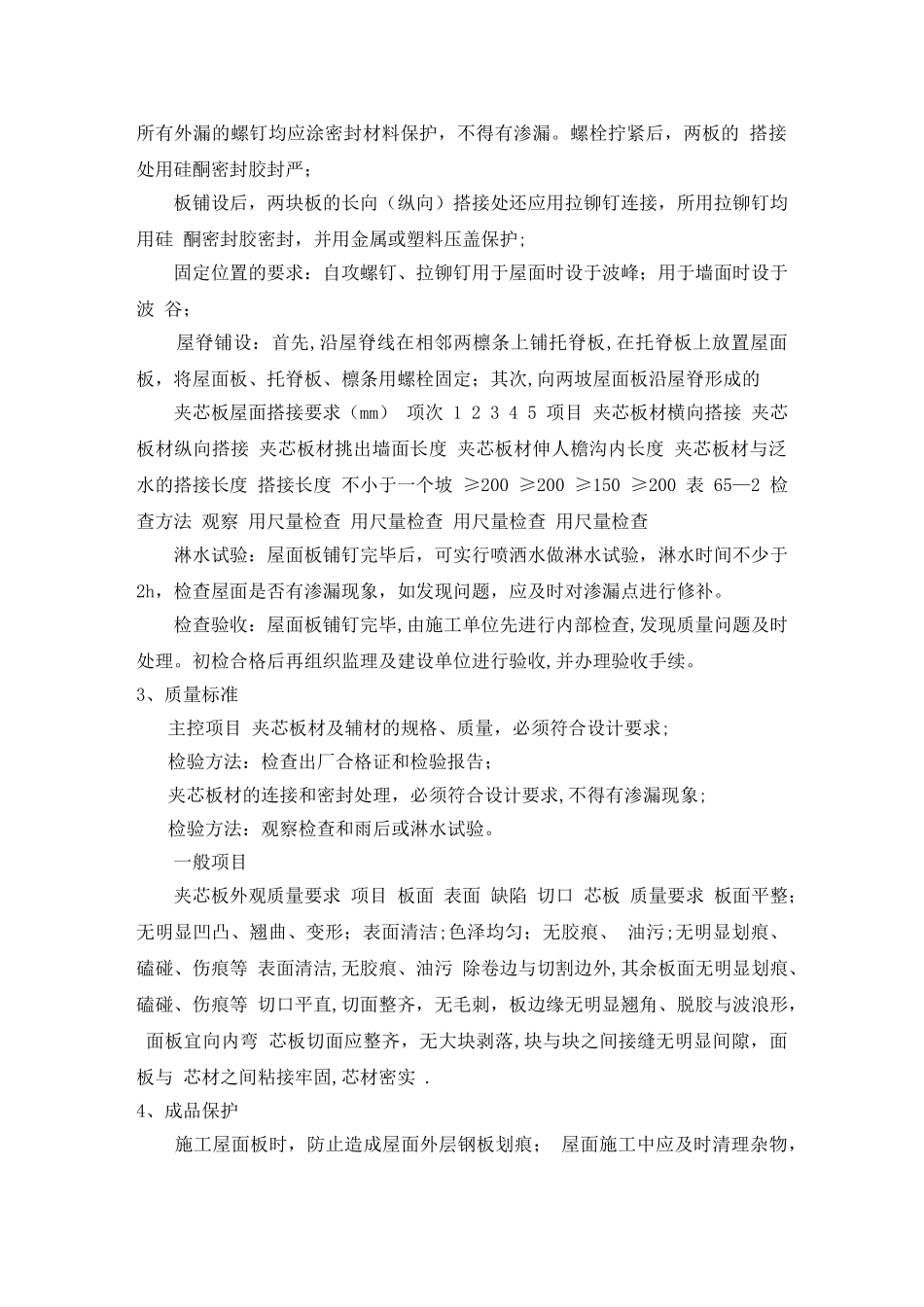

彩钢夹芯板屋面施工工艺_第2页
2/3

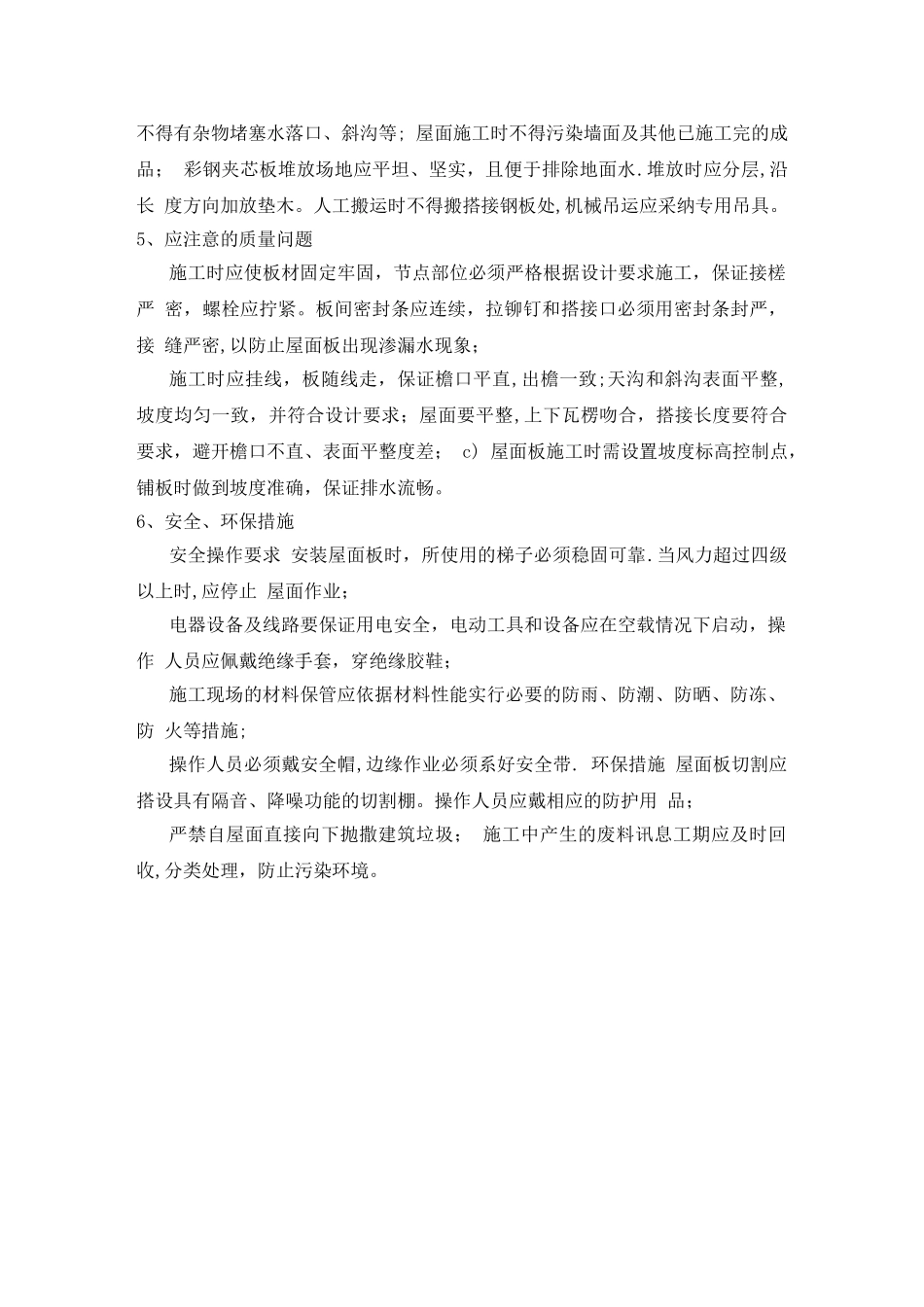

彩钢夹芯板屋面施工工艺_第3页
3/3
彩钢夹芯板屋面施工工艺 1、材料准备 彩钢夹芯板:彩钢夹芯板是由两层彩色涂层钢板为表层,硬质阻燃自熄型聚氨 酯泡沫(或聚苯乙烯泡沫等)为芯材,通过辊压、发泡成型后用高强度粘合剂粘 和而成的一种组合材料;所用材料的密度、导热系数等技术性能必须符合现行 国家标准《屋面工程质量验收法律规范》GB50207 及设计的要求,并有试验记录。 2、工艺流程 施工准备→核对檩条规格和铺设尺寸→配板→铺钉彩钢夹芯板→淋水试验→检查验收 施工准备:铺钉夹芯板前,应将各项准备工作做完。 核对檩条规格和铺设尺寸:检查檩条铺设的规格、间距、坡度是否符合结构设 计要求.每块屋面板除端部应设置檩条支撑外,中间部位也应设置一道至两道 以上的檩条。 配板:根据设计图纸及现场实际屋面部分的尺寸绘制板块排列图,以此作为切 割各种板块的依据,将切割完毕的板块按排列图顺序编号,以便于施工。 铺钉彩钢夹芯板 铺板时应拉通线,做到纵横对齐。长向(纵向)搭接应位于檩条处(搭接处应改 用双檩或檩条一侧加焊通长角钢),两块板均应伸至支撑构件上,每块板的支 座长度大于等于 50mm.搭接方向应顺年最大风力方向搭接,其纵向搭接长度 为:当屋面坡度大于等于 10%时为 200mm;当屋面坡度小于 10%时为 250mm.端 部(横向)搭接应顺流水方向搭接,搭接长度按具体板型确定,搭接方向宜与主 导风向一致; 屋面板从檐口一端开始,往另一端和屋脊方向同时铺设; 铺设时,用墙板固定夹将屋面板与墙进行固定,每块屋面板两端的支撑处要用 自攻螺钉与檩条固定:纵向连接时,问距小于或等于 350mm,并且每块板与同 一根檩条及墙梁的连接不得少于 3 个点,非纵向连接时不得少于 2 个点;在屋 脊、檐口处的连接点宜适当加密。钻孔时,应垂直地将屋面板与檩条一起钻 透,固定螺栓时,应先垫好防水密封垫圈,并套上橡胶垫板和不锈钢压盖后用 力拧紧; 铺板时,用拉铆钉将板与板进行连接,问距一般为 100mm~500mm。两块板的 长向搭接缝处应放置一条通长的密封条,端头应放置两条密封条,密封条应连 续不得间断。夹芯板材应采纳带防水垫圈的镀锌螺栓固定,固定点应设在波峰 上,所有外漏的螺钉均应涂密封材料保护,不得有渗漏。螺栓拧紧后,两板的 搭接处用硅酮密封胶封严; 板铺设后,两块板的长向(纵向)搭接处还应用拉铆钉连接,所用拉铆钉均用硅 酮密封胶密封,并用金属或塑料压盖保护; 固定位置的要求:自攻螺钉、拉铆钉用于屋面时设...
