悬挑式卸料平台安全专项施工方案

悬挑式卸料平台安全专项施工方案_第1页
1/11
悬挑式卸料平台安全专项施工方案_第2页
2/11

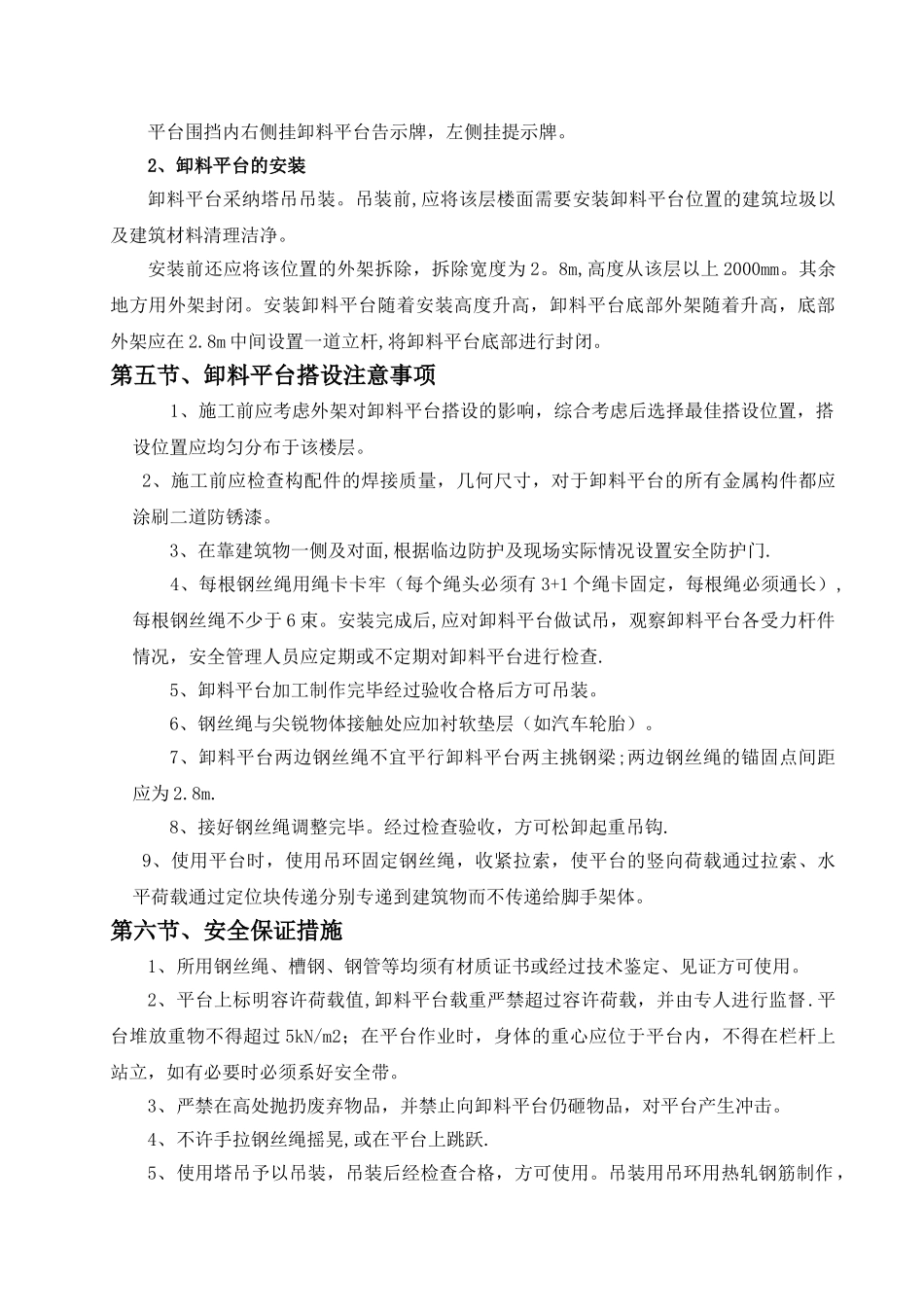

悬挑式卸料平台安全专项施工方案_第3页
3/11
长白山制药(亳州)有限公司中药丸剂建设项目悬挑式卸料平台施工方案编制:审核:批 准:吉林吉化华强建设有限责任公司年 月 日 目录第一节、编制依据 Error: Reference source not found 第二节、工程概况 Error: Reference source not found 第三节、施工准备 1 1 、技术准备 Error: Reference source not found 2 、材料准备 1 3 、施工准备 1 第四节、搭设方式 1 1 、悬挑式卸料平台制作(计算书参见附页) 1 2 、卸料平台的安装 2 第五节、卸料平台搭设注意事项 2 第六节、安全保证措施 2 第七节、拆除注意事项 4 附 1 :卸料平台加工图 Error: Reference source not found 附 2 : 卸料平台平面布置位置 Error: Reference source not found 附 3 :悬挑式卸料平台计算书 1 一、编制依据1、《建筑结构荷载法律规范》GB50009—2024;2、《钢结构设计法律规范》GB50017-2024;3、《施工手册》第四版;4、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024;5、《建筑施工安全检查标准》JGJ59—2024;6、长白山制药(亳州)有限公司中药丸剂建设项目工程项目施工图.二、工程概况1、工程名称:长白山制药(亳州)有限公司中药丸剂建设项目2、设计单位:中国医药集团联合工程有限公司3、建设单位:长白山制药(亳州)有限公司4、施工单位:吉林吉化华强长白山制药(亳州)中药丸剂项目部5、工程地点:位于亳州市药王路与茴香路交叉口,南临月季路,东临秋实路第三节、施工准备1、材料准备国标 160mm 高槽钢、Φ16 钢丝绳、Φ16 圆钢,Φ48×3。0 钢管等.2、施工准备安装卸料平台前,严格根据施工方案核对卸料平台加工质量情况,对加工错误的卸料平台及时纠正。组织现场人力、机械等,为安装卸料平台做准备。第四节、搭设方式1、悬挑式卸料平台制作(计算书参见附页)卸料平台长×宽=4m×2m,容许承载力最大均布荷载 5kN/m2,最大堆积荷载 10KN。采纳 6m 长 16#槽钢作主梁,2m 长 16#槽钢作次梁.主梁悬挑长度 4m,次梁间距 1m,次梁与主梁采纳焊接,焊接为双面满焊。钢丝绳在平台上层楼板边梁上锚固拉结,绳卡如下图所示:平台周边用钢管搭设 3 面防护栏杆.防护栏杆高 1.2m,长 4m,采纳钢管与底部槽钢焊接。主悬挑槽钢梁与楼层混凝土结构边缘处,在两条悬挑钢梁底部分别焊接一根直径为25mm,长度为 100mm 的三级钢,用以固定卸料平台,防止左右移动。平台围挡...
