成都晋阳110kV变电站电缆沟施工方案

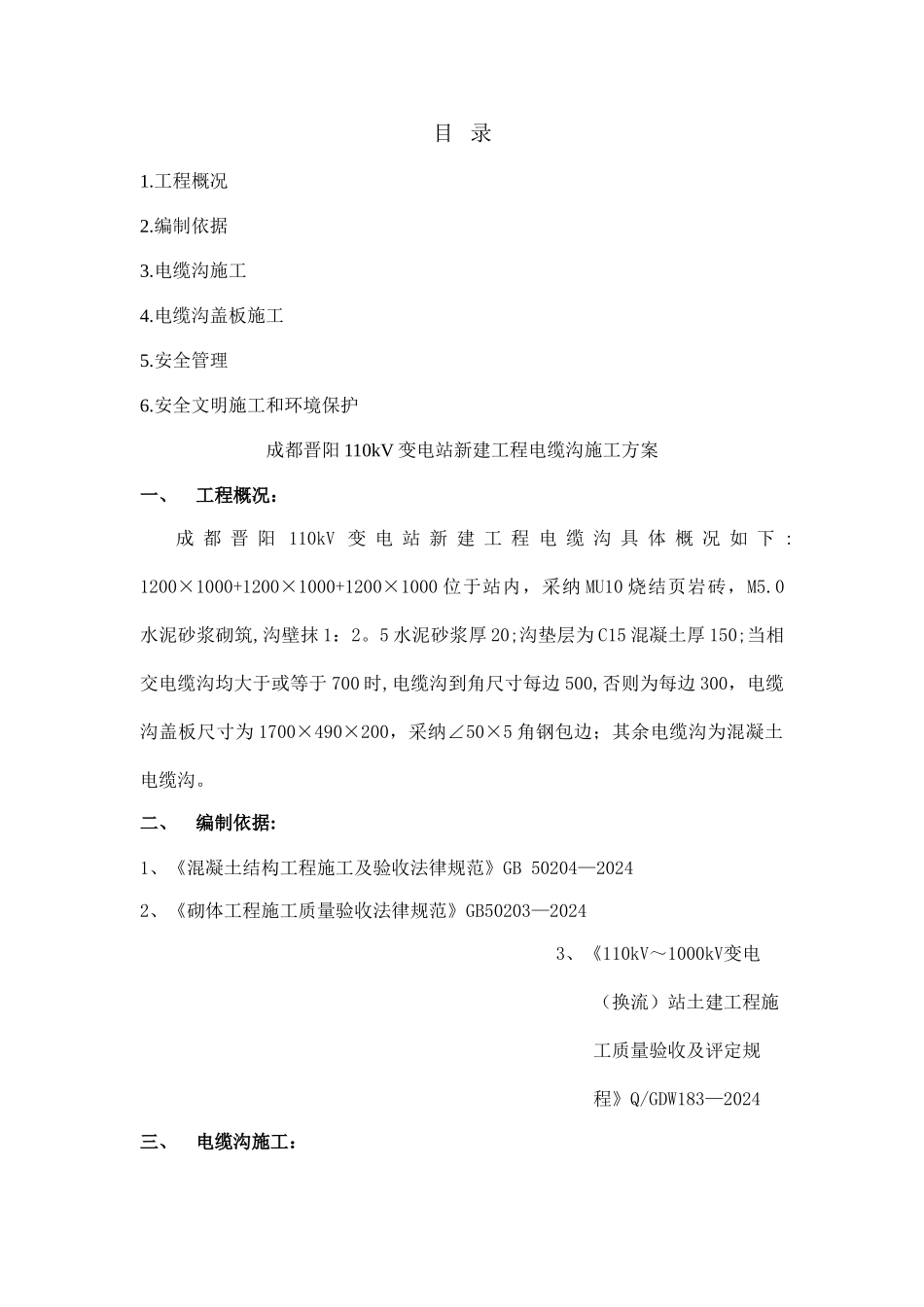

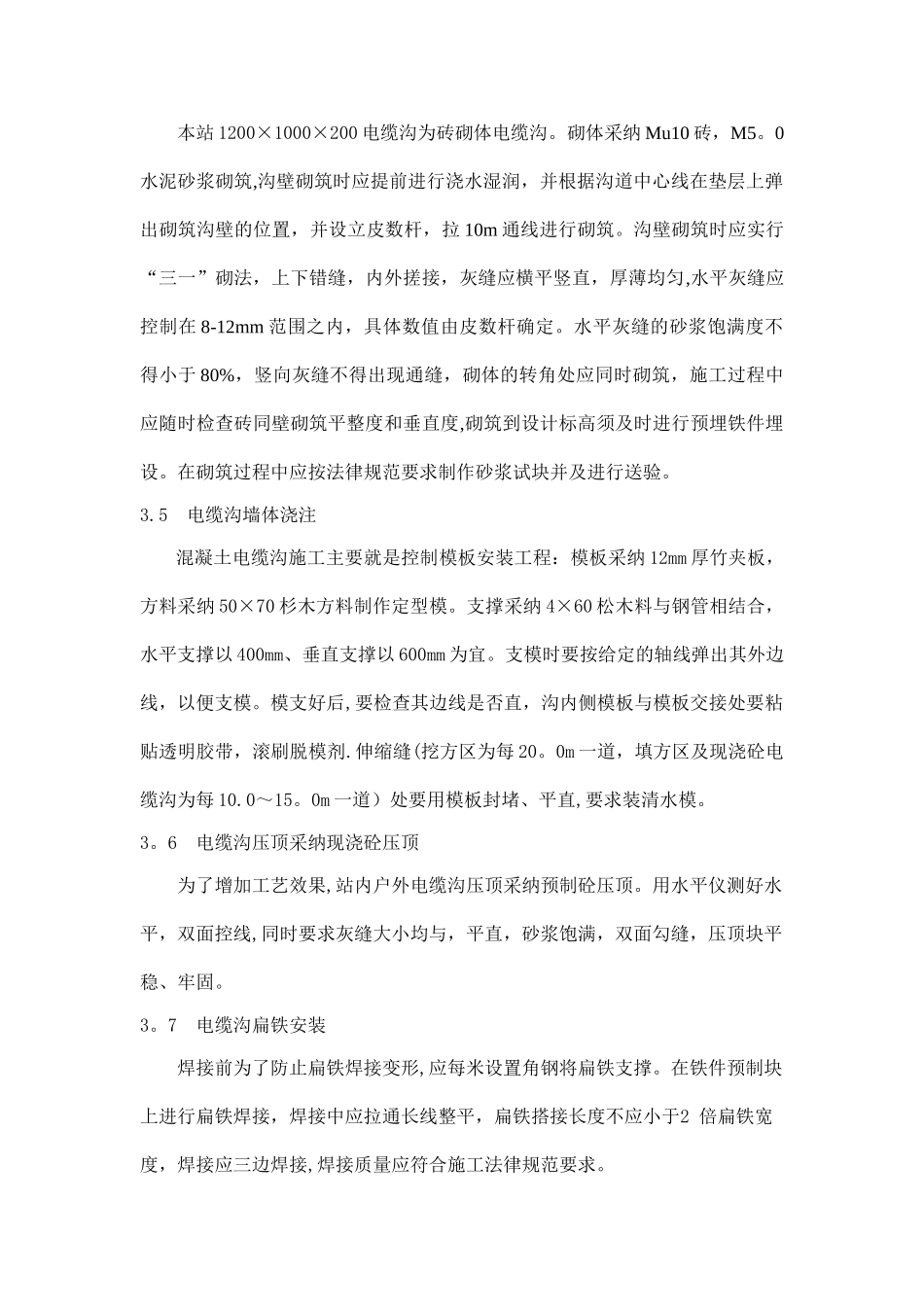

目 录1.工程概况2.编制依据3.电缆沟施工4.电缆沟盖板施工5.安全管理6.安全文明施工和环境保护成都晋阳 110kV 变电站新建工程电缆沟施工方案一、工程概况：成 都 晋 阳 110kV 变 电 站 新 建 工 程 电 缆 沟 具 体 概 况 如 下 :1200×1000+1200×1000+1200×1000 位于站内，采纳 MU10 烧结页岩砖，M5.0水泥砂浆砌筑,沟壁抹 1：2。5 水泥砂浆厚 20;沟垫层为 C15 混凝土厚 150;当相交电缆沟均大于或等于 700 时,电缆沟到角尺寸每边 500,否则为每边 300，电缆沟盖板尺寸为 1700×490×200，采纳∠50×5 角钢包边；其余电缆沟为混凝土电缆沟。二、编制依据:1、《混凝土结构工程施工及验收法律规范》GB 50204—20242、《砌体工程施工质量验收法律规范》GB50203—20243、《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183—2024 三、电缆沟施工：3.1 施工准备（1)材料的准备混凝土采纳自拌，砂、石应有复试报告,水泥应有出厂合格证及复试合格报告；模板应采纳表面平整、加工精密、有一定刚度的多层胶合板；钢筋应进行外观及资料（出厂合格证中)检查，并经送样复试合格。（2)技术准备1）图纸会审:会审应由专业到综合的顺序逐步进行。会审前参加人员熟悉图纸，准备意见,并进行必要的核对。会检后,由现场施工技术负责人向现场各专业工种进行施工图纸交底.2)技术交底:每个措施必须进行施工技术交底，技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签字，并形成书面交底记录.3）定位放线：根据变电站总平面布置图，采纳经纬仪、拉线、尺量、定出电缆沟的基准线。3。2 电缆沟基槽开挖根据设计要求，基槽土方开挖至电缆沟底基础设计标高,电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井,以防止沟壁坍塌。开挖完成后进行验槽，并做好记录。3。3 浇筑混凝土底板垫层基底原土夯实,放设电缆沟底垫层模板边线以及坡度线,根据边线及坡度线安装模板，并采纳水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩.3。4 电缆沟砌筑本站 1200×1000×200 电缆沟为砖砌体电缆沟。砌体采纳 Mu10 砖，M5。0水泥砂浆砌筑,沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉 10m 通线进行砌筑。沟壁砌筑时应实行“三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀,水平灰缝应控...
