扣件式三排钢管悬挑外脚手架施工方案

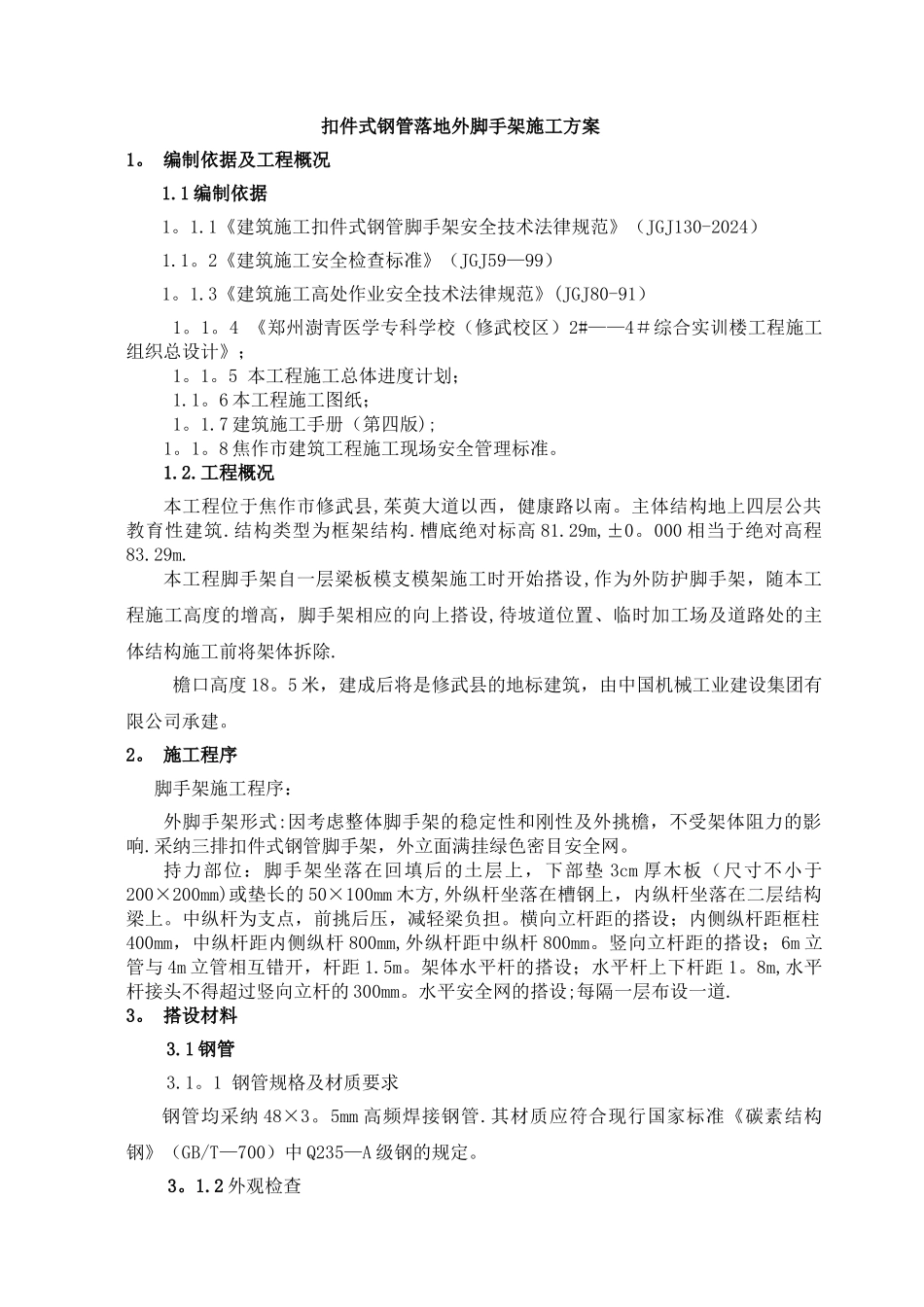

扣件式钢管落地外脚手架施工方案1。 编制依据及工程概况1.1 编制依据1。1.1《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）1.1。2《建筑施工安全检查标准》（JGJ59—99）1。1.3《建筑施工高处作业安全技术法律规范》(JGJ80-91）1。1。4 《郑州澍青医学专科学校（修武校区）2#——4＃综合实训楼工程施工组织总设计》；1。1。5 本工程施工总体进度计划；1.1。6 本工程施工图纸；1。1.7 建筑施工手册（第四版); 1。1。8 焦作市建筑工程施工现场安全管理标准。1.2.工程概况本工程位于焦作市修武县,茱萸大道以西，健康路以南。主体结构地上四层公共教育性建筑.结构类型为框架结构.槽底绝对标高 81.29m,±0。000 相当于绝对高程83.29m.本工程脚手架自一层梁板模支模架施工时开始搭设,作为外防护脚手架，随本工程施工高度的增高，脚手架相应的向上搭设,待坡道位置、临时加工场及道路处的主体结构施工前将架体拆除.檐口高度 18。5 米，建成后将是修武县的地标建筑，由中国机械工业建设集团有限公司承建。2。 施工程序脚手架施工程序：外脚手架形式:因考虑整体脚手架的稳定性和刚性及外挑檐，不受架体阻力的影响.采纳三排扣件式钢管脚手架，外立面满挂绿色密目安全网。持力部位：脚手架坐落在回填后的土层上，下部垫 3cm 厚木板（尺寸不小于200×200mm)或垫长的 50×100mm 木方,外纵杆坐落在槽钢上，内纵杆坐落在二层结构梁上。中纵杆为支点，前挑后压，减轻梁负担。横向立杆距的搭设；内侧纵杆距框柱400mm，中纵杆距内侧纵杆 800mm,外纵杆距中纵杆 800mm。竖向立杆距的搭设；6m 立管与 4m 立管相互错开，杆距 1.5m。架体水平杆的搭设；水平杆上下杆距 1。8m,水平杆接头不得超过竖向立杆的 300mm。水平安全网的搭设;每隔一层布设一道.3。 搭设材料3.1 钢管3.1。1 钢管规格及材质要求钢管均采纳 48×3。5mm 高频焊接钢管.其材质应符合现行国家标准《碳素结构钢》（GB/T—700）中 Q235—A 级钢的规定。3。1.2 外观检查钢管外观应平直光滑,没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁)和硬弯曲等现象。钢管必须涂有防锈漆。3.1.3 钢管上严禁打孔3。2 扣件3.2。1 材质采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831)的规定。3。2。2 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。3.3 脚手板均采纳 60mm 厚、宽度不少于 300mm 的竹...
