承插型盘扣式钢管支架施工方案

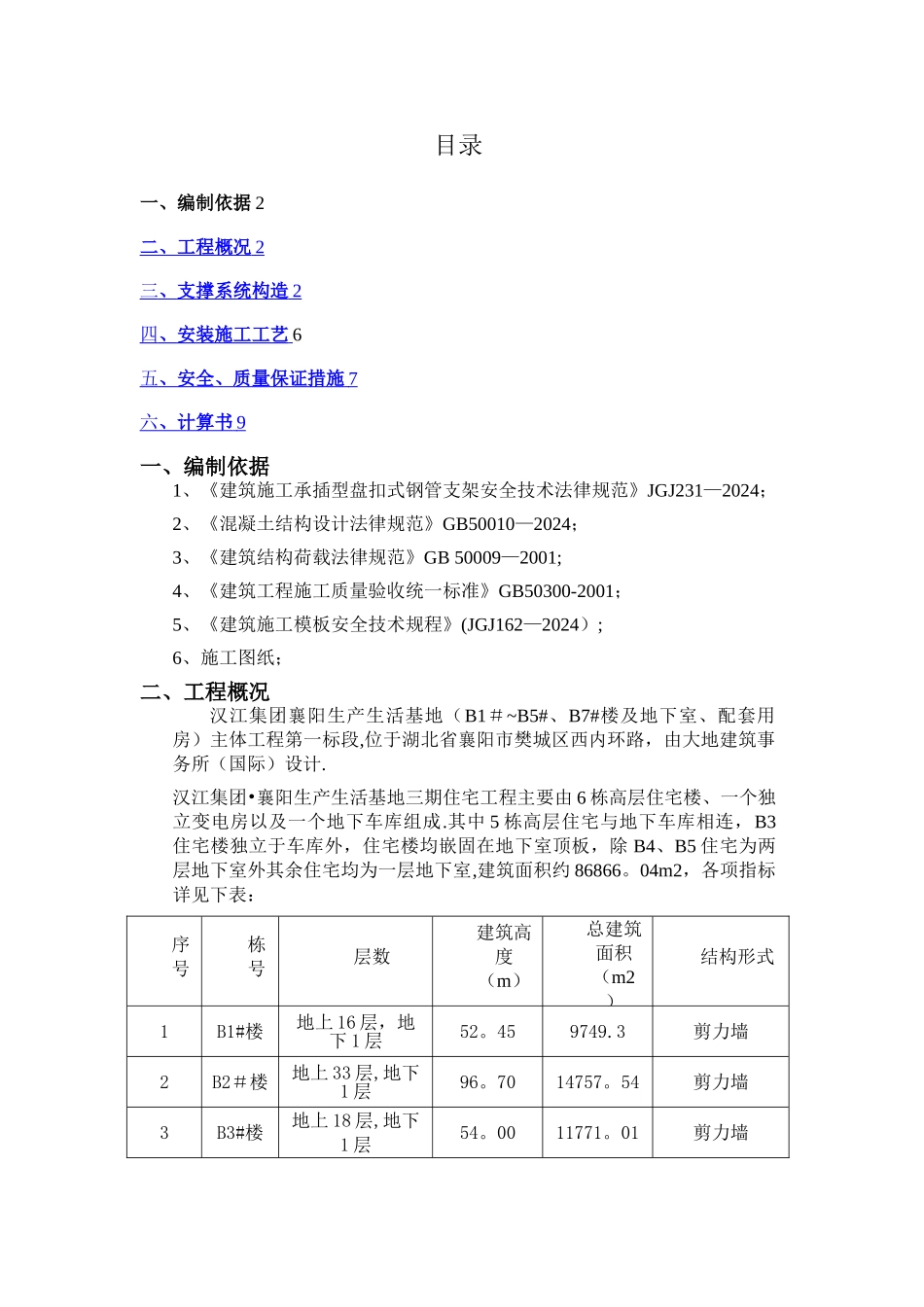

承插型盘扣式钢管支架施工方案_第1页
1/8

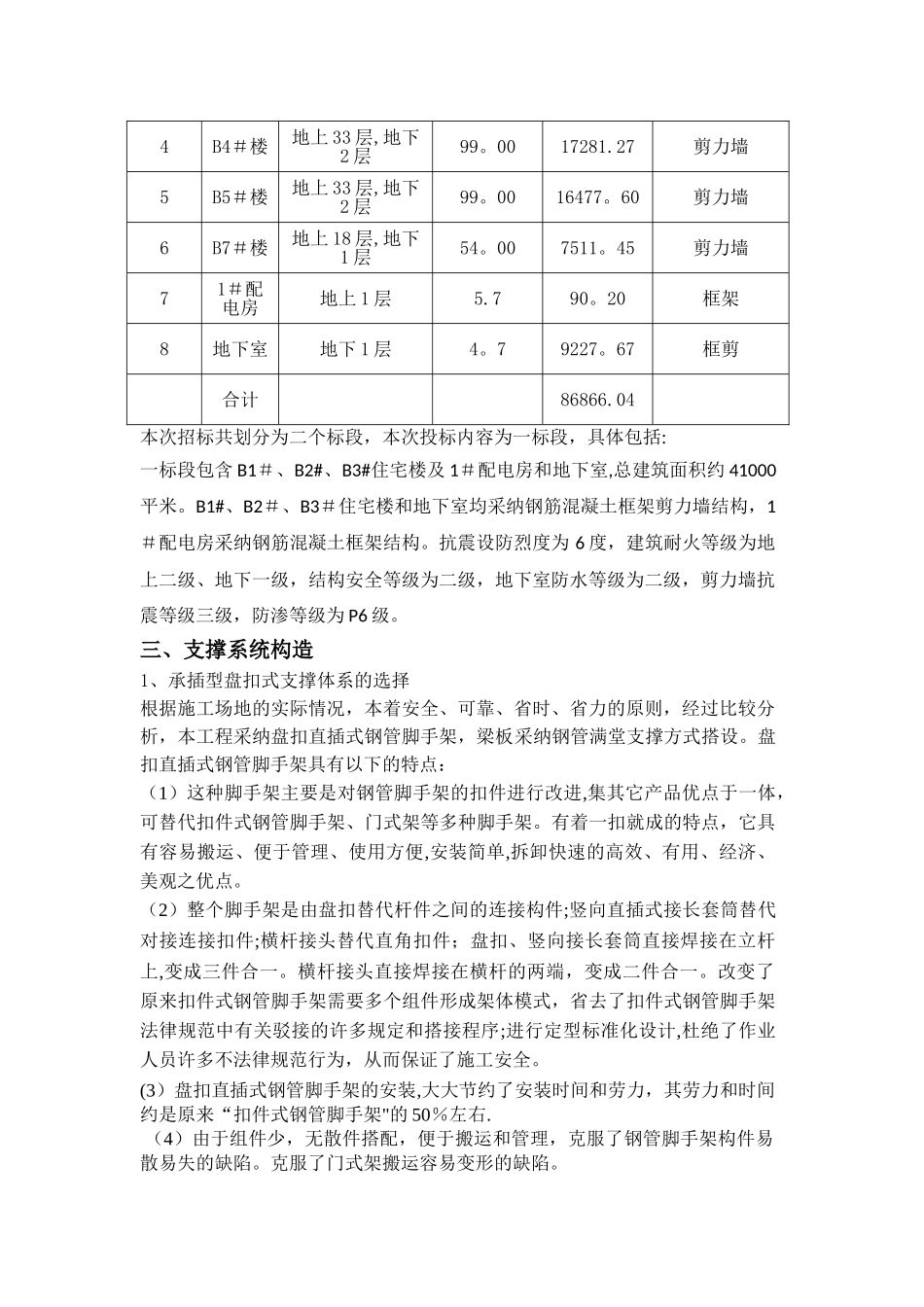

承插型盘扣式钢管支架施工方案_第2页
2/8
承插型盘扣式钢管支架施工方案_第3页
3/8
目录一、编制依据 2二、工程概况 2 三 、 支撑系统构造 2 四 、 安装施工工艺 6五 、 安全、质量保证措施 7 六 、 计算书 9 一、编制依据1、《建筑施工承插型盘扣式钢管支架安全技术法律规范》JGJ231—2024;2、《混凝土结构设计法律规范》GB50010—2024;3、《建筑结构荷载法律规范》GB 50009—2001;4、《建筑工程施工质量验收统一标准》GB50300-2001;5、《建筑施工模板安全技术规程》(JGJ162—2024);6、施工图纸;二、工程概况汉江集团襄阳生产生活基地(B1#~B5#、B7#楼及地下室、配套用房)主体工程第一标段,位于湖北省襄阳市樊城区西内环路,由大地建筑事务所(国际)设计.汉江集团•襄阳生产生活基地三期住宅工程主要由 6 栋高层住宅楼、一个独立变电房以及一个地下车库组成.其中 5 栋高层住宅与地下车库相连,B3住宅楼独立于车库外,住宅楼均嵌固在地下室顶板,除 B4、B5 住宅为两层地下室外其余住宅均为一层地下室,建筑面积约 86866。04m2,各项指标详见下表:序号栋号层数建筑高度(m)总建筑面积(m2)结构形式1B1#楼地上 16 层,地下 1 层52。459749.3剪力墙2B2#楼地上 33 层,地下1 层96。7014757。54剪力墙3B3#楼地上 18 层,地下1 层54。0011771。01剪力墙4B4#楼地上 33 层,地下2 层99。0017281.27剪力墙5B5#楼地上 33 层,地下2 层99。0016477。60剪力墙6B7#楼地上 18 层,地下1 层54。007511。45剪力墙71#配电房地上 1 层5.790。20框架8地下室地下 1 层4。79227。67框剪合计86866.04本次招标共划分为二个标段,本次投标内容为一标段,具体包括:一标段包含 B1#、B2#、B3#住宅楼及 1#配电房和地下室,总建筑面积约 41000平米。B1#、B2#、B3#住宅楼和地下室均采纳钢筋混凝土框架剪力墙结构,1#配电房采纳钢筋混凝土框架结构。抗震设防烈度为 6 度,建筑耐火等级为地上二级、地下一级,结构安全等级为二级,地下室防水等级为二级,剪力墙抗震等级三级,防渗等级为 P6 级。三、支撑系统构造1、承插型盘扣式支撑体系的选择根据施工场地的实际情况,本着安全、可靠、省时、省力的原则,经过比较分析,本工程采纳盘扣直插式钢管脚手架,梁板采纳钢管满堂支撑方式搭设。盘扣直插式钢管脚手架具有以下的特点:(1)这种脚手架主要是对钢管脚手架的扣件进行改进,集其它产品优点于一体,可替代扣件式钢管脚手架、门式架等多种脚手架。有着一扣就成的特点,它具有容易搬运、便...
