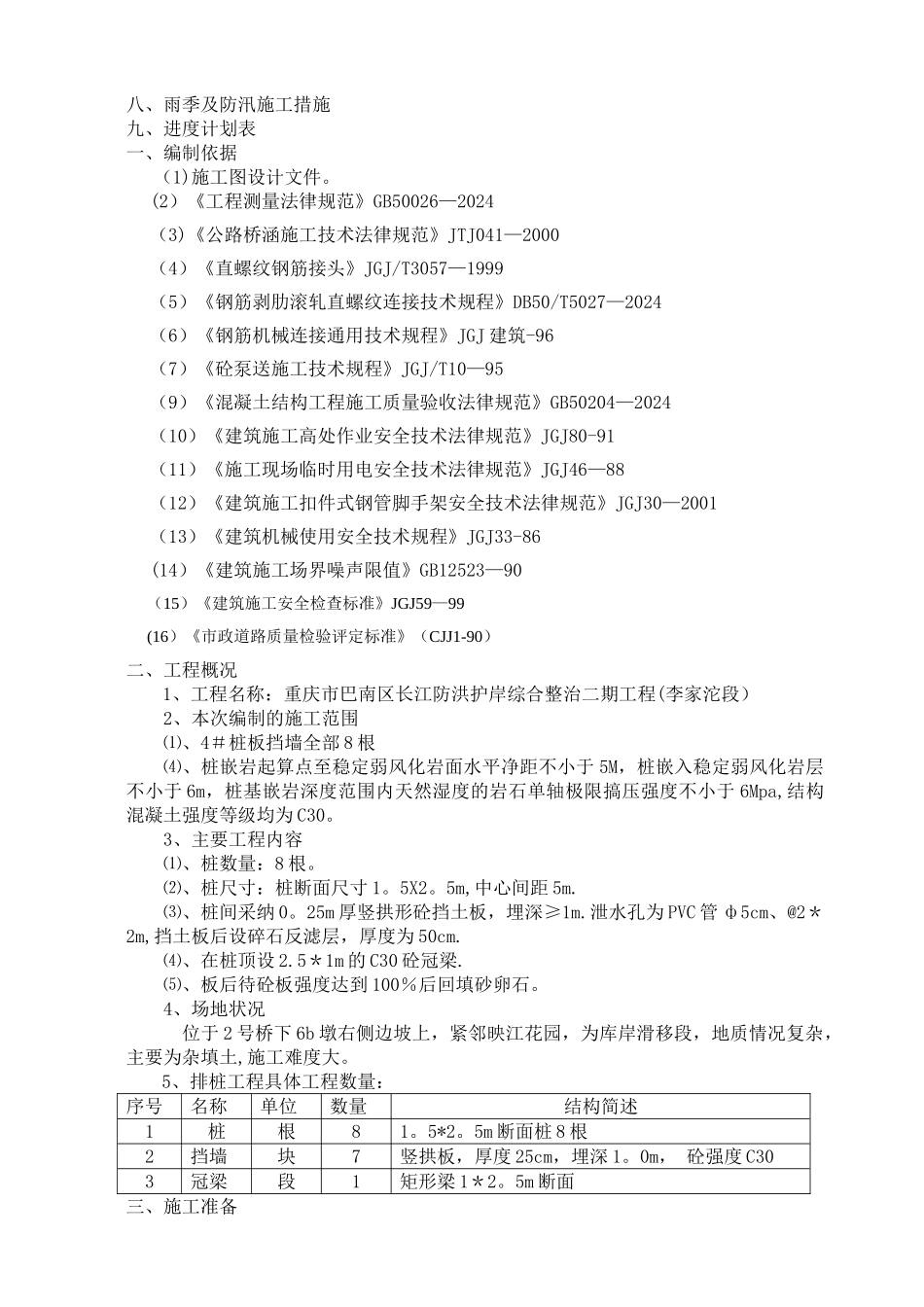

重庆市巴南区长江防洪护岸综合整治二期工程（李家沱段）4＃桩板挡墙施工方案巴滨路项目施工部2024 年 9 月 20 日目录一、编制依据二、工程概况三、施工准备（一)人员的配置(二)、机械进场计划（三）、材料进场计划（四)、场地布置（五）、施工测量(六)、施工试验(七）、试件的管理(八)、质检资料四、施工方案(一)、桩基施工方法（二）、挡土板施工（三)、冠梁施工(四)、冠梁上挡板施工五、质量保证体系和质量保证措施六、安全保证体系七、环境保护及文明施工八、雨季及防汛施工措施九、进度计划表一、编制依据（1)施工图设计文件。(2）《工程测量法律规范》GB50026—2024（3)《公路桥涵施工技术法律规范》JTJ041—2000（4）《直螺纹钢筋接头》JGJ/T3057—1999（5）《钢筋剥肋滚轧直螺纹连接技术规程》DB50/T5027—2024（6）《钢筋机械连接通用技术规程》JGJ 建筑-96（7）《砼泵送施工技术规程》JGJ/T10—95（9）《混凝土结构工程施工质量验收法律规范》GB50204—2024（10）《建筑施工高处作业安全技术法律规范》JGJ80-91（11）《施工现场临时用电安全技术法律规范》JGJ46—88（12）《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ30—2001（13）《建筑机械使用安全技术规程》JGJ33-86(14）《建筑施工场界噪声限值》GB12523—90（15）《建筑施工安全检查标准》JGJ59—99(16）《市政道路质量检验评定标准》（CJJ1-90）二、工程概况1、工程名称：重庆市巴南区长江防洪护岸综合整治二期工程(李家沱段）2、本次编制的施工范围⑴、4＃桩板挡墙全部 8 根⑷、桩嵌岩起算点至稳定弱风化岩面水平净距不小于 5M，桩嵌入稳定弱风化岩层不小于 6m，桩基嵌岩深度范围内天然湿度的岩石单轴极限搞压强度不小于 6Mpa,结构混凝土强度等级均为 C30。3、主要工程内容⑴、桩数量：8 根。⑵、桩尺寸：桩断面尺寸 1。5X2。5m,中心间距 5m.⑶、桩间采纳 0。25m 厚竖拱形砼挡土板，埋深≥1m.泄水孔为 PVC 管 ф5cm、@2＊2m,挡土板后设碎石反滤层，厚度为 50cm.⑷、在桩顶设 2.5＊1m 的 C30 砼冠梁.⑸、板后待砼板强度达到 100％后回填砂卵石。4、场地状况 位于 2 号桥下 6b 墩右侧边坡上，紧邻映江花园，为库岸滑移段，地质情况复杂，主要为杂填土,施工难度大。5、排桩工程具体工程数量：序号名称单位数量结构简述1桩根81。5*2。5m 断面桩 8 根2挡墙块7竖拱板，厚度 25cm，埋深 1。0m， 砼强度 C303冠梁段1矩形梁 1＊2。5m 断面三...
