抗滑桩及桩间挡板施工方案

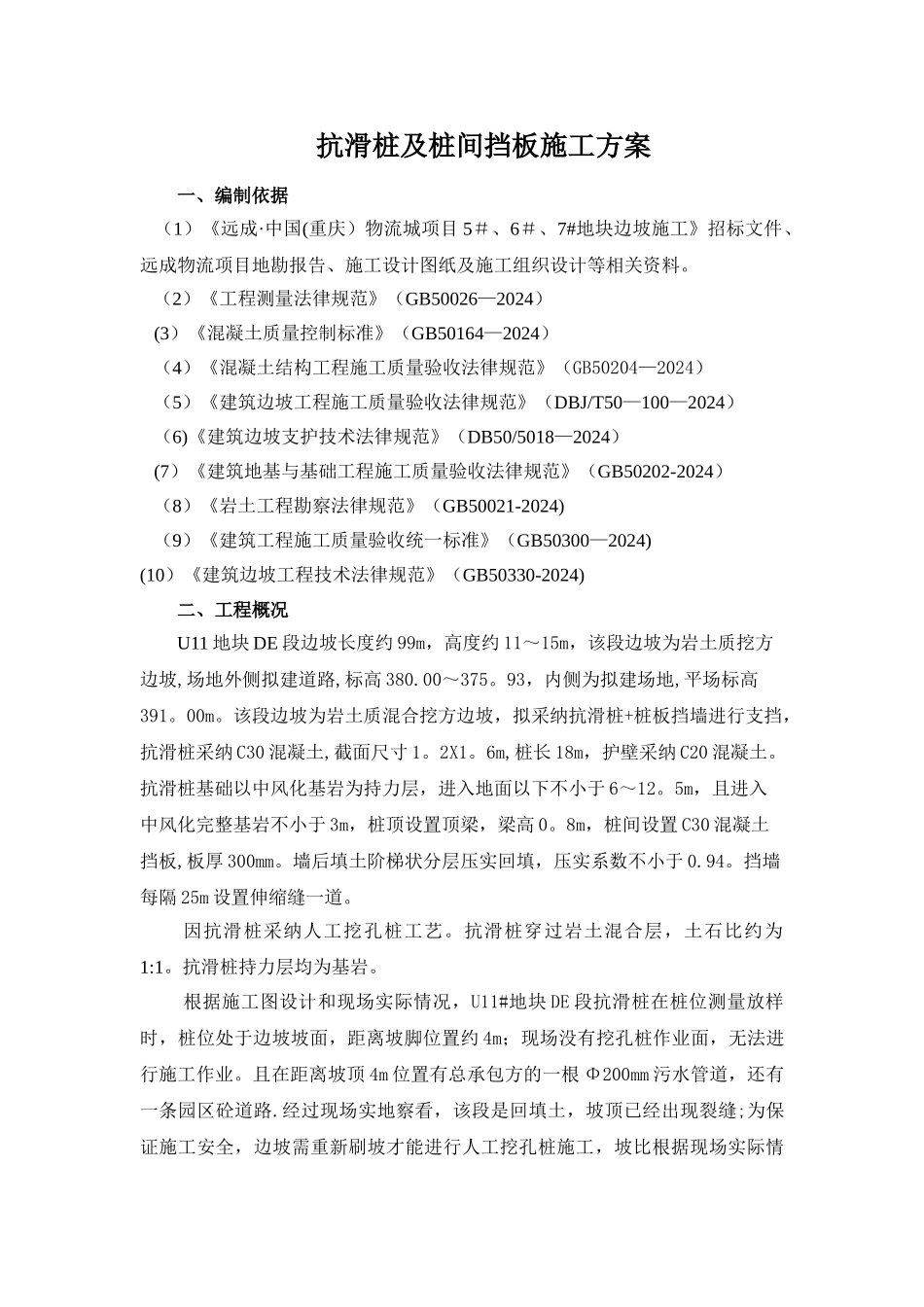

远成·中国（重庆）物流城项目一期(U11、U12)地块边坡治理工程抗滑桩及桩间挡板施工方案 编制： 审核： 审定：中国建筑西南勘察设计讨论院有限公司重庆分公司年 月 日目录一、 编制依据 1二、工程概况 0 三、 机械设备配置 1 四、劳动力计划 1 五、试验检测及测量仪器配置 1 六、工期计划 2 七、边坡临时支护及抗滑桩挡板墙施工 2 7.1 临时边坡支护 2 7 。 1 。 1 施工流程 2 7.1.2 原材 2 7 。 1 。 3 测量放样 2 7 。 1 。 4 钢管架搭设 2 7.1 .5 钻孔注浆 4 7.1 。 6 挂网喷射砼 6 7.2 抗滑桩板墙施工 6 7 。 2 。 1 技术准备 6 7 。 2 。 2 平整场地 6 7.2.3 桩位测放 6 7 。 2.4 支护桩及设备安装 7 7.2 。 5 护壁施工 7 7 。 2 。 6 土石方开挖 8 7 。 2 。 7 钢筋加工及安装 8 7 。 2 。 8 砼浇筑 9 7 。 2.9 面板施工 11 7.2.10 墙背回填 14 八、 质量保证措施 14 8 。 1 质量管理目标 14 8.2 质量保证体系 14 8.3 原材料质量保证措施 18 九、 安全防护措施 19 抗滑桩及桩间挡板施工方案一、编制依据 （1）《远成·中国(重庆）物流城项目 5＃、6＃、7#地块边坡施工》招标文件、远成物流项目地勘报告、施工设计图纸及施工组织设计等相关资料。 （2）《工程测量法律规范》（GB50026—2024） (3）《混凝土质量控制标准》（GB50164—2024） （4）《混凝土结构工程施工质量验收法律规范》（GB50204—2024） （5）《建筑边坡工程施工质量验收法律规范》（DBJ/T50—100—2024） （6)《建筑边坡支护技术法律规范》（DB50/5018—2024） (7）《建筑地基与基础工程施工质量验收法律规范》（GB50202-2024） （8）《岩土工程勘察法律规范》（GB50021-2024) （9）《建筑工程施工质量验收统一标准》（GB50300—2024)(10）《建筑边坡工程技术法律规范》（GB50330-2024)二、工程概况 U11 地块 DE 段边坡长度约 99m，高度约 11～15m，该段边坡为岩土质挖方边坡,场地外侧拟建道路,标高 380.00～375。93，内侧为拟建场地,平场标高391。00m。该段边坡为岩土质混合挖方边坡，拟采纳抗滑桩+桩板挡墙进行支挡，抗滑桩采纳 C30 混凝土,截面尺寸 1。2X1。6m,桩长 18m，护壁采纳 C20 混凝土。抗滑桩基础以中风化基岩为持力层，进入地面以下不小于 6～12。5m，且进入中风化完整基岩不小于 3m，桩顶设...
