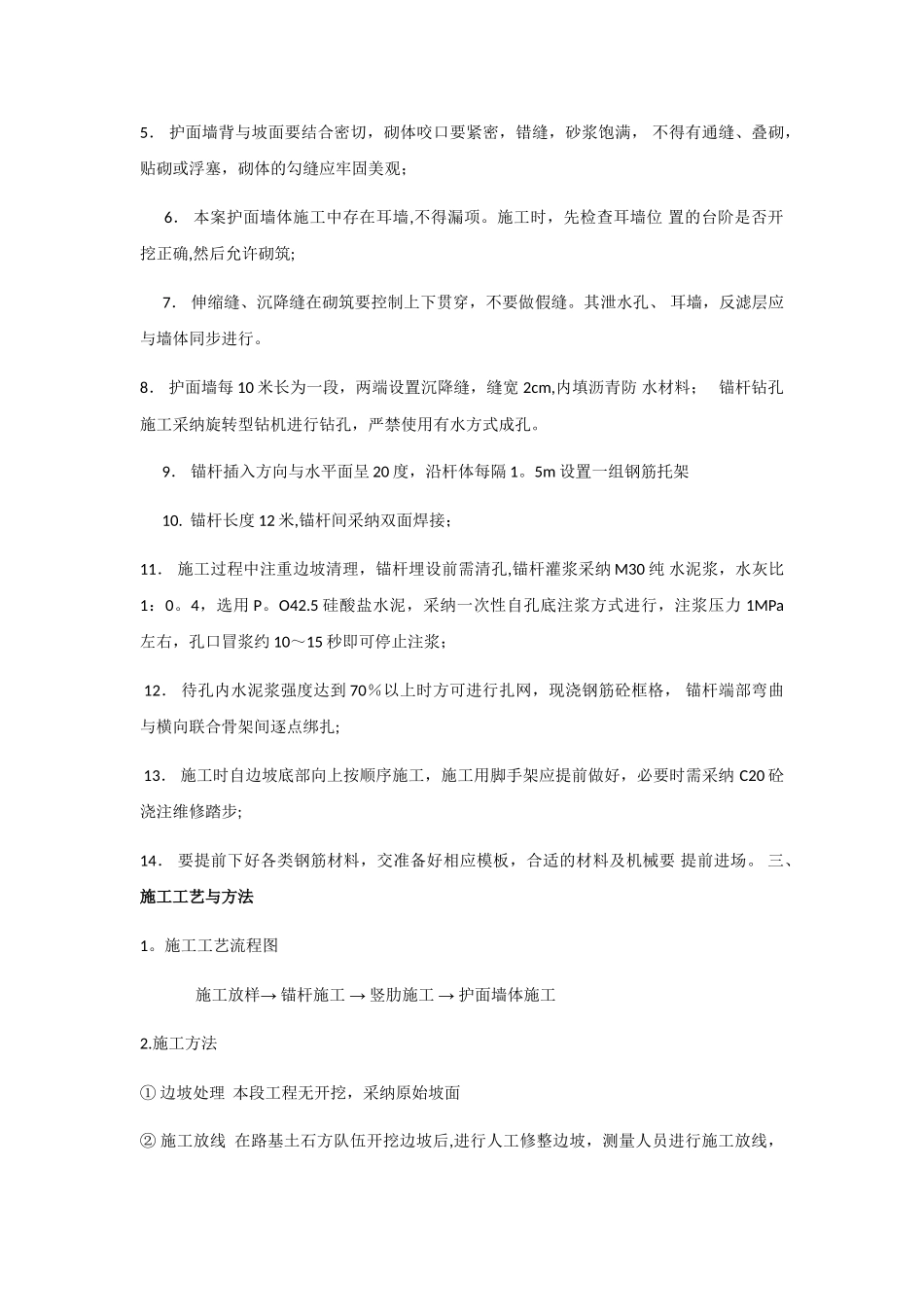

宝汉高速 PH—10 标护面坡施工方案编制:雷 轩审核：鲁 平批准：游 敏中铁十一局集团第一工程有限公司宝汉高速PH—10 合同段项目经理部二〇一六年四月二十九日护面墙施工方案一、工程概况该段防护位于白岩山隧道段右线进口,边坡坡长 30 米，高 14 米，25x0.6 护面墙，本工程靠近天然气管道，施工时在天然气管道上方覆盖混凝土盖板保护，盖板厚度 15cm,盖板内植入 Φ28 钢筋，钢筋间距 10cm二、施工技术要点 1． 本段边坡必须严格根据顺序施工; 2．砌筑之前必须将基面或坡面夯实平整后，方可砌筑；3． 砌体外露面的坡顶，边口应选用较平整的石块并加以修整； 4． 砌筑时应立杆挂线或样板控制,并要常常复核验证，以保持线形顺 适，砌体平整; 坡面不平整,凹陷部分应挖成台阶后，应以墙体相同的圬工砌补， 不得以回填土或干砌片石； 5． 护面墙背与坡面要结合密切，砌体咬口要紧密，错缝，砂浆饱满， 不得有通缝、叠砌，贴砌或浮塞，砌体的勾缝应牢固美观； 6． 本案护面墙体施工中存在耳墙,不得漏项。施工时，先检查耳墙位 置的台阶是否开挖正确,然后允许砌筑; 7． 伸缩缝、沉降缝在砌筑要控制上下贯穿，不要做假缝。其泄水孔、 耳墙，反滤层应与墙体同步进行。 8． 护面墙每 10 米长为一段，两端设置沉降缝，缝宽 2cm,内填沥青防 水材料； 锚杆钻孔施工采纳旋转型钻机进行钻孔，严禁使用有水方式成孔。 9． 锚杆插入方向与水平面呈 20 度，沿杆体每隔 1。5m 设置一组钢筋托架 10. 锚杆长度 12 米,锚杆间采纳双面焊接； 11． 施工过程中注重边坡清理，锚杆埋设前需清孔,锚杆灌浆采纳 M30 纯 水泥浆，水灰比1：0。4，选用 P。O42.5 硅酸盐水泥，采纳一次性自孔底注浆方式进行，注浆压力 1MPa左右，孔口冒浆约 10～15 秒即可停止注浆； 12． 待孔内水泥浆强度达到 70％以上时方可进行扎网，现浇钢筋砼框格， 锚杆端部弯曲与横向联合骨架间逐点绑扎; 13． 施工时自边坡底部向上按顺序施工，施工用脚手架应提前做好，必要时需采纳 C20 砼浇注维修踏步; 14． 要提前下好各类钢筋材料，交准备好相应模板，合适的材料及机械要 提前进场。 三、施工工艺与方法 1。施工工艺流程图 施工放样→ 锚杆施工 → 竖肋施工 → 护面墙体施工 2.施工方法 ① 边坡处理 本段工程无开挖，采纳原始坡面② 施工放线 在路基土石方队伍开挖边坡后,进行人工修整边坡，测量人员进行施工放线...
