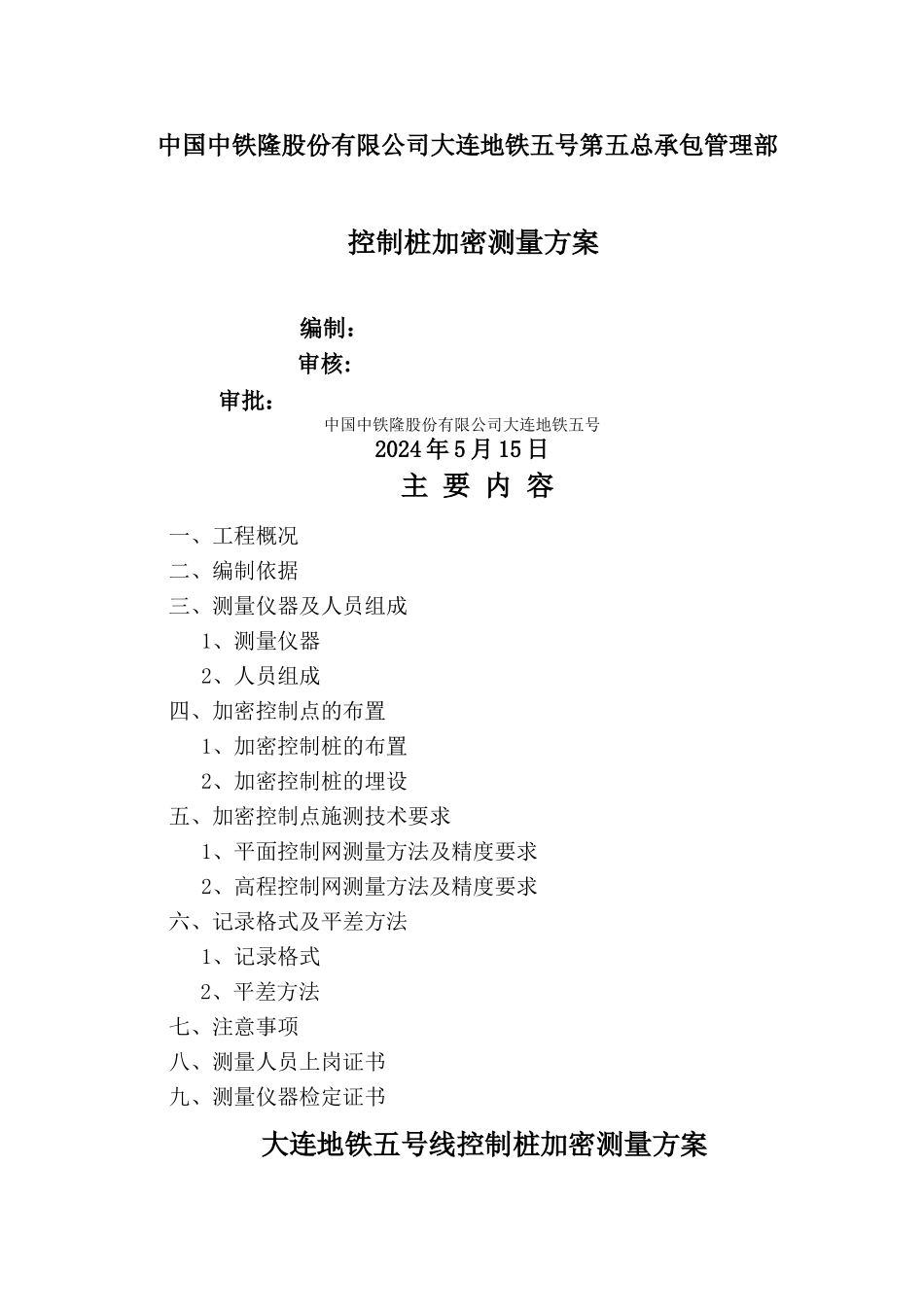

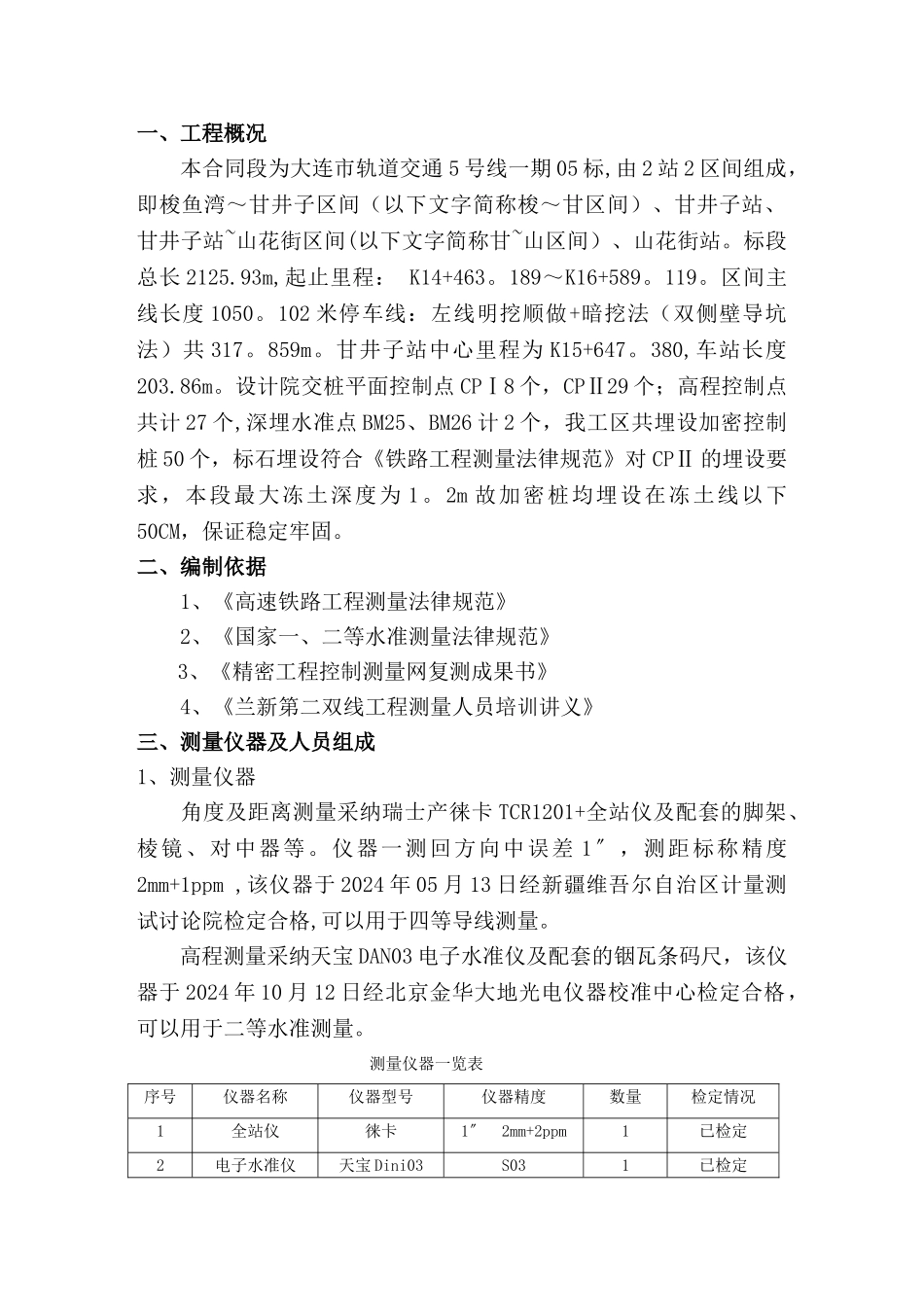

中国中铁隆股份有限公司大连地铁五号第五总承包管理部控制桩加密测量方案编制：审核: 审批：中国中铁隆股份有限公司大连地铁五号2024 年 5 月 15 日主 要 内 容一、工程概况二、编制依据三、测量仪器及人员组成 1、测量仪器 2、人员组成四、加密控制点的布置 1、加密控制桩的布置 2、加密控制桩的埋设五、加密控制点施测技术要求 1、平面控制网测量方法及精度要求 2、高程控制网测量方法及精度要求六、记录格式及平差方法 1、记录格式2、平差方法七、注意事项八、测量人员上岗证书九、测量仪器检定证书大连地铁五号线控制桩加密测量方案一、工程概况本合同段为大连市轨道交通 5 号线一期 05 标,由 2 站 2 区间组成，即梭鱼湾～甘井子区间（以下文字简称梭～甘区间）、甘井子站、甘井子站~山花街区间(以下文字简称甘~山区间）、山花街站。标段总长 2125.93m,起止里程： K14+463。189～K16+589。119。区间主线长度 1050。102 米停车线：左线明挖顺做+暗挖法（双侧壁导坑法）共 317。859m。甘井子站中心里程为 K15+647。380,车站长度203.86m。设计院交桩平面控制点 CPⅠ8 个，CPⅡ29 个；高程控制点共计 27 个,深埋水准点 BM25、BM26 计 2 个，我工区共埋设加密控制桩 50 个，标石埋设符合《铁路工程测量法律规范》对 CPⅡ 的埋设要求，本段最大冻土深度为 1。2m 故加密桩均埋设在冻土线以下50CM，保证稳定牢固。二、编制依据 1、《高速铁路工程测量法律规范》2、《国家一、二等水准测量法律规范》3、《精密工程控制测量网复测成果书》4、《兰新第二双线工程测量人员培训讲义》三、测量仪器及人员组成1、测量仪器 角度及距离测量采纳瑞士产徕卡 TCR1201+全站仪及配套的脚架、棱镜、对中器等。仪器一测回方向中误差 1〞，测距标称精度2mm+1ppm ,该仪器于 2024 年 05 月 13 日经新疆维吾尔自治区计量测试讨论院检定合格,可以用于四等导线测量。 高程测量采纳天宝 DAN03 电子水准仪及配套的铟瓦条码尺，该仪器于 2024 年 10 月 12 日经北京金华大地光电仪器校准中心检定合格，可以用于二等水准测量。测量仪器一览表序号仪器名称仪器型号仪器精度数量检定情况1全站仪徕卡1〞 2mm+2ppm1已检定2电子水准仪天宝 Dini03S031已检定3铟瓦条码尺2M2已检定4棱镜徕卡2已检定5光学对中器徕卡2 套已检定6对讲机4 台7皮尺50m2已检定8温度计2已检定9气压计2已检定2、人员组成测量人员共有 7 人...
