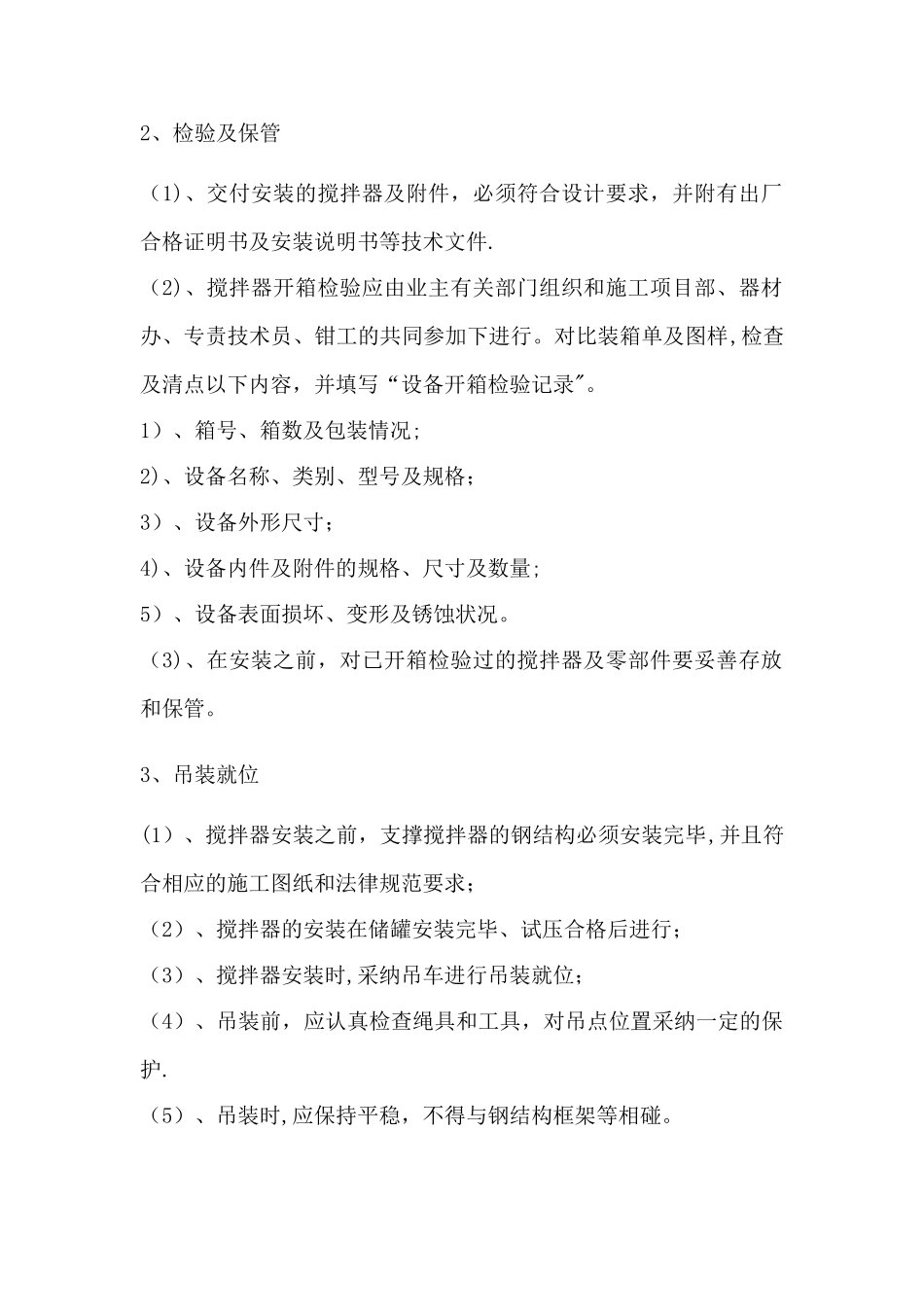

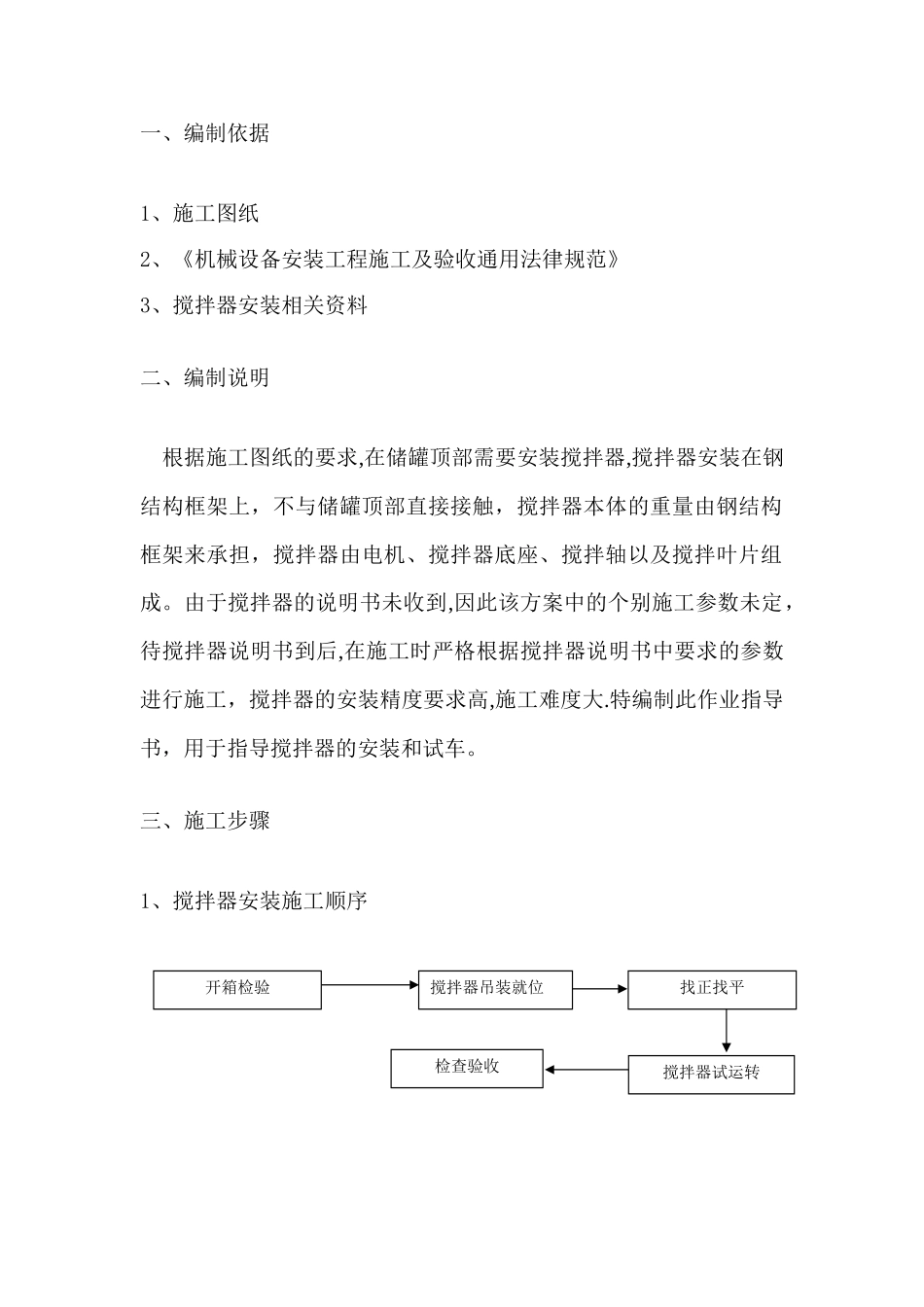

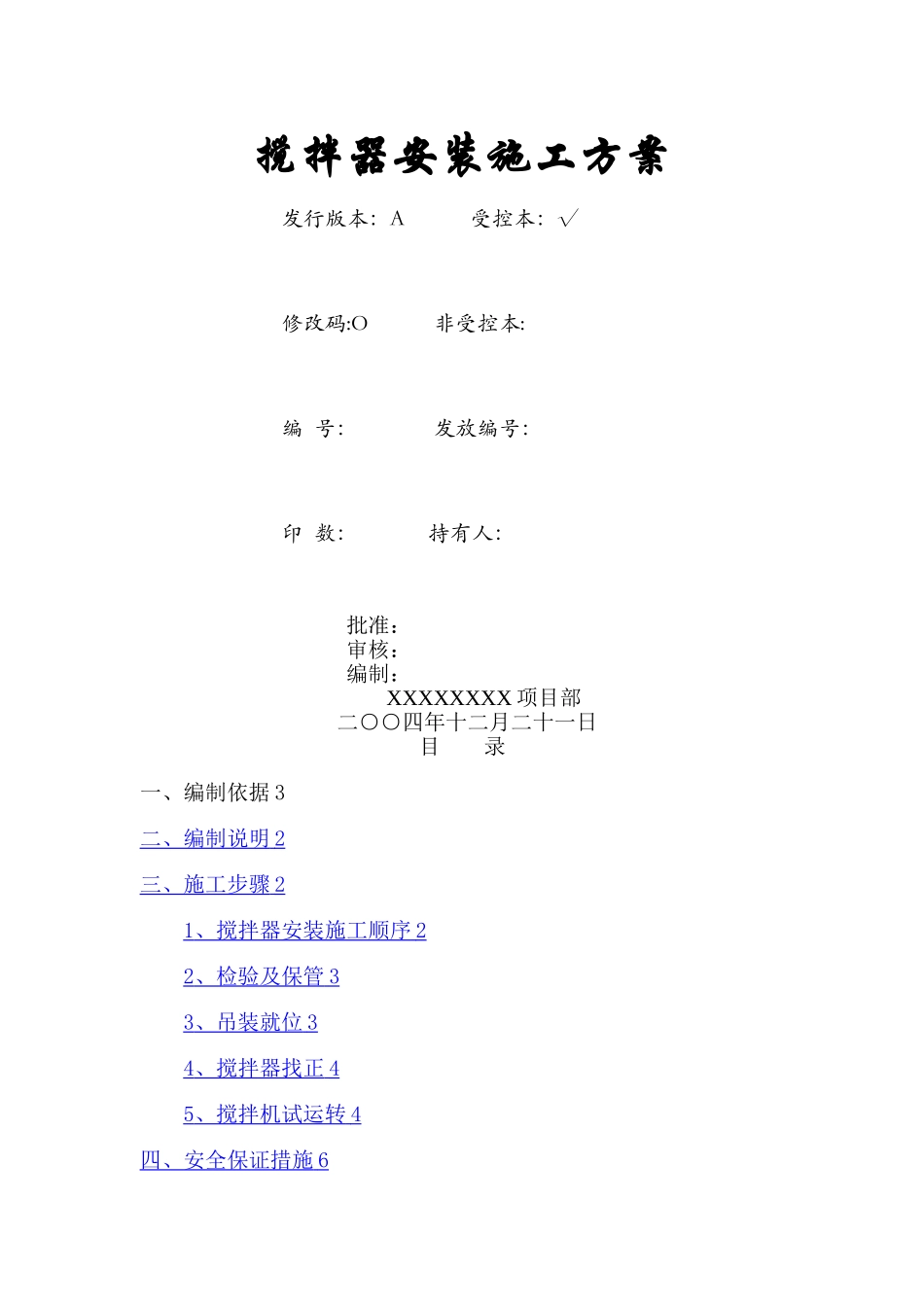

搅拌器安装施工方案发行版本：A 受控本：√修改码:O 非受控本:编 号： 发放编号：印 数： 持有人：批准：审核：编制：XXXXXXXX 项目部二○○四年十二月二十一日目 录 一、编制依据 3二、编制说明 2 三、施工步骤 2 1 、搅拌器安装施工顺序 2 2 、检验及保管 3 3 、吊装就位 3 4 、搅拌器找正 4 5 、搅拌机试运转 4 四、安全保证措施 6 一、编制依据1、施工图纸2、《机械设备安装工程施工及验收通用法律规范》3、搅拌器安装相关资料二、编制说明 根据施工图纸的要求,在储罐顶部需要安装搅拌器,搅拌器安装在钢结构框架上，不与储罐顶部直接接触，搅拌器本体的重量由钢结构框架来承担，搅拌器由电机、搅拌器底座、搅拌轴以及搅拌叶片组成。由于搅拌器的说明书未收到,因此该方案中的个别施工参数未定，待搅拌器说明书到后,在施工时严格根据搅拌器说明书中要求的参数进行施工，搅拌器的安装精度要求高,施工难度大.特编制此作业指导书，用于指导搅拌器的安装和试车。三、施工步骤1、搅拌器安装施工顺序检查验收开箱检验搅拌器吊装就位找正找平搅拌器试运转2、检验及保管（1)、交付安装的搅拌器及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件.（2)、搅拌器开箱检验应由业主有关部门组织和施工项目部、器材办、专责技术员、钳工的共同参加下进行。对比装箱单及图样,检查及清点以下内容，并填写“设备开箱检验记录"。1）、箱号、箱数及包装情况;2)、设备名称、类别、型号及规格；3）、设备外形尺寸；4)、设备内件及附件的规格、尺寸及数量;5）、设备表面损坏、变形及锈蚀状况。（3)、在安装之前，对已开箱检验过的搅拌器及零部件要妥善存放和保管。3、吊装就位(1）、搅拌器安装之前，支撑搅拌器的钢结构必须安装完毕,并且符合相应的施工图纸和法律规范要求；（2）、搅拌器的安装在储罐安装完毕、试压合格后进行；（3）、搅拌器安装时,采纳吊车进行吊装就位；（4）、吊装前，应认真检查绳具和工具，对吊点位置采纳一定的保护.（5）、吊装时,应保持平稳，不得与钢结构框架等相碰。4、搅拌器找正搅拌器的找正严格按下列要求执行:(1)、找正基准面在安装搅拌器的顶部法兰面上;（2）、要求找顶法兰面的水平度，允许偏差符合搅拌器说明书要求；（3）、顶法兰找平采纳平尺和方水平仪进行；（4）、找正完毕时,搅拌器填料密封处轴的径向摆动量不大于搅拌器说明书中的技术要求;（5）、其余安装要求根据搅拌器...
