支座垫石施工方案

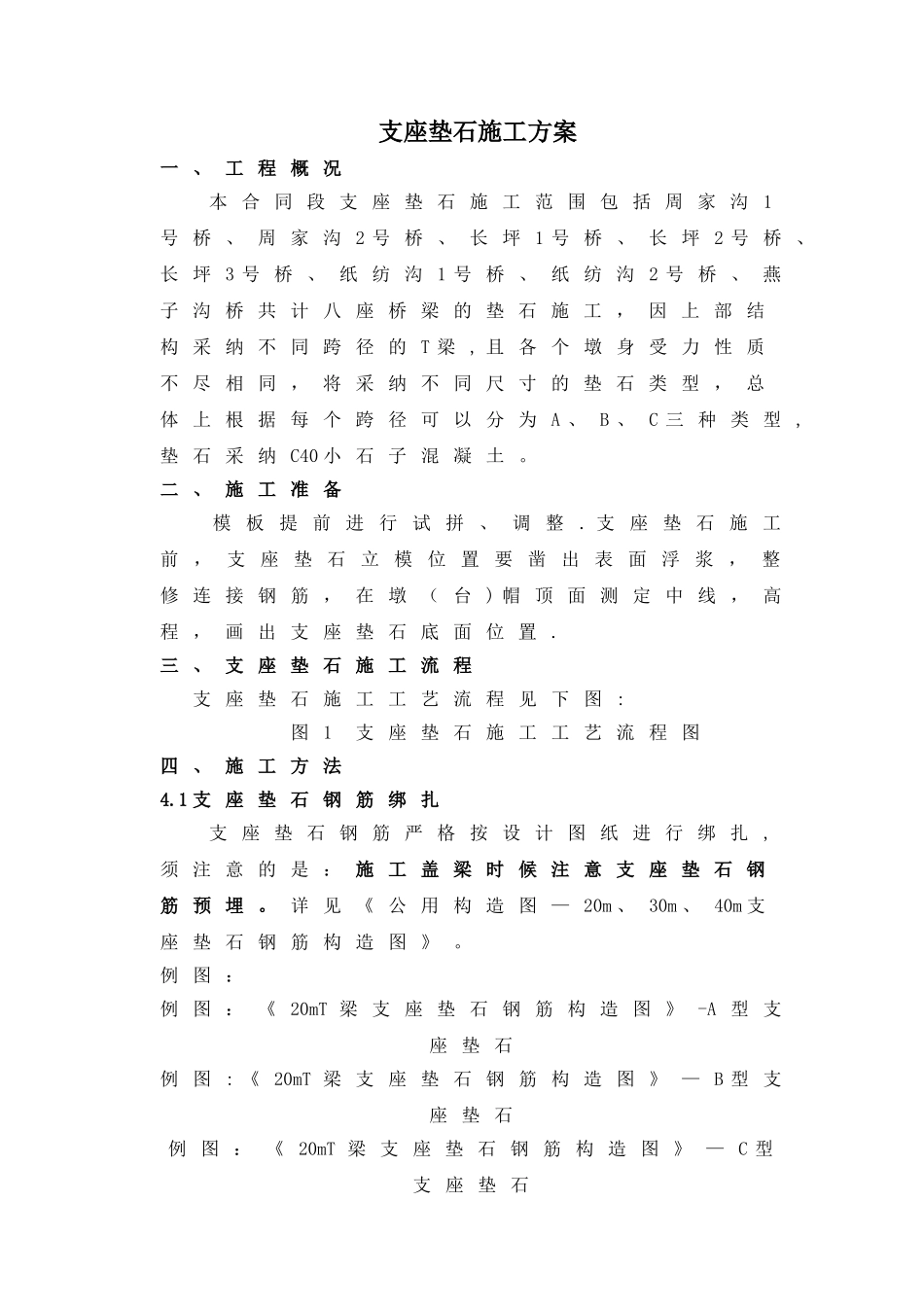

支座垫石施工方案_第1页
1/13

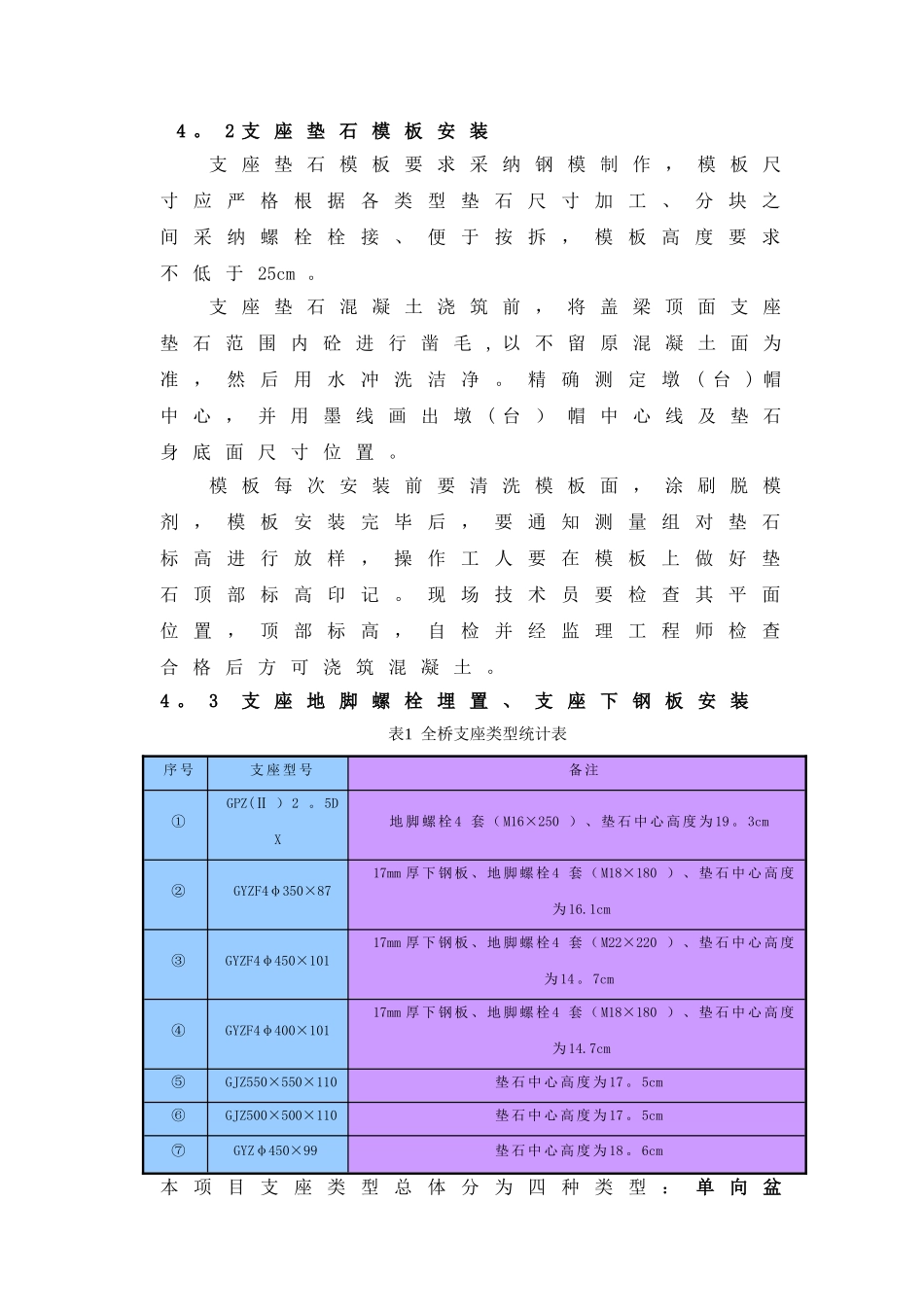

支座垫石施工方案_第2页
2/13

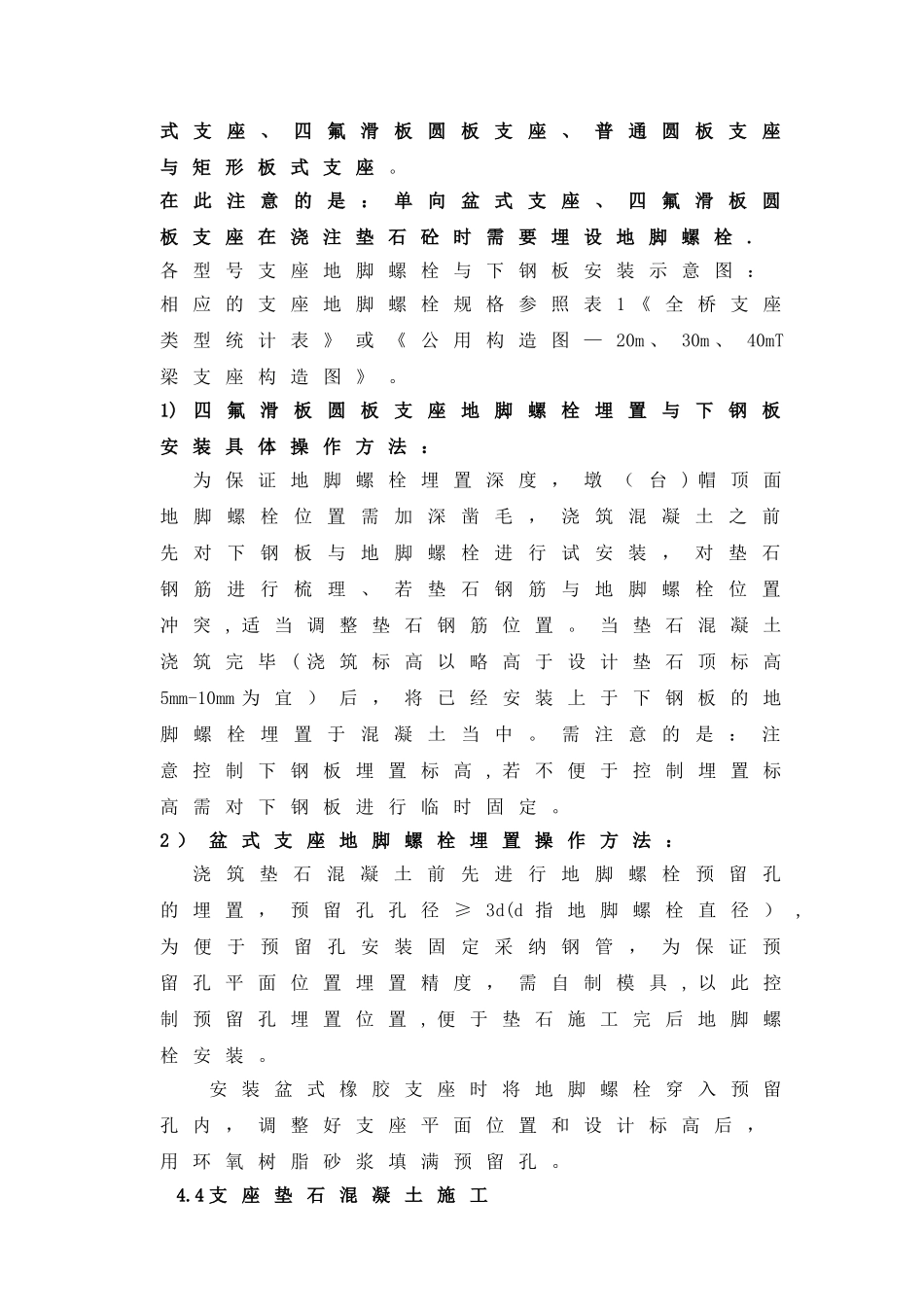

支座垫石施工方案_第3页
3/13
支座垫石施工方案一 、 工 程 概 况本 合 同 段 支 座 垫 石 施 工 范 围 包 括 周 家 沟 1号 桥 、 周 家 沟 2 号 桥 、 长 坪 1 号 桥 、 长 坪 2 号 桥 、长 坪 3 号 桥 、 纸 纺 沟 1 号 桥 、 纸 纺 沟 2 号 桥 、 燕子 沟 桥 共 计 八 座 桥 梁 的 垫 石 施 工 , 因 上 部 结构 采 纳 不 同 跨 径 的 T 梁 , 且 各 个 墩 身 受 力 性 质不 尽 相 同 , 将 采 纳 不 同 尺 寸 的 垫 石 类 型 , 总体 上 根 据 每 个 跨 径 可 以 分 为 A 、 B 、 C 三 种 类 型 ,垫 石 采 纳 C40 小 石 子 混 凝 土 。二 、 施 工 准 备 模 板 提 前 进 行 试 拼 、 调 整. 支 座 垫 石 施 工前 , 支 座 垫 石 立 模 位 置 要 凿 出 表 面 浮 浆 , 整修 连 接 钢 筋 , 在 墩 ( 台 ) 帽 顶 面 测 定 中 线 , 高程 , 画 出 支 座 垫 石 底 面 位 置 .三 、 支 座 垫 石 施 工 流 程支 座 垫 石 施 工 工 艺 流 程 见 下 图 : 图 1 支 座 垫 石 施 工 工 艺 流 程 图四 、 施 工 方 法4.1 支 座 垫 石 钢 筋 绑 扎支 座 垫 石 钢 筋 严 格 按 设 计 图 纸 进 行 绑 扎 ,须 注 意 的 是 : 施 工 盖 梁 时 候 注 意 支 座 垫 石 钢筋 预 埋 。 详 见 《 公 用 构 造 图 — 20m 、 30m 、 40m 支座 垫 石 钢 筋 构 造 图 》 。例 图 :例 图 : 《 20mT 梁 支 座 垫 石 钢 筋 构 造 图 》 -A 型 支座 垫 石例 图 : 《 20mT 梁 支 座 垫 石 钢 筋 构 造 图 》 — B 型 支座 垫 石例 图 : 《 20mT 梁 支 座 垫 石 钢 筋 构 造 图 》 — C 型支 座 垫 石4 。 2 支 座 垫 石 模 板 安 装支 座 垫 石 模 板 要 求 采 纳 钢 模 制 作 , 模 板 尺寸 应 严 格 根 据 各 类 型 垫 石 尺 寸 加 工 、 分 块 之间 采 纳 螺 栓 栓 接 、 便 于 按 拆 , 模 板 高 度 要 求不 低 于 25cm 。支 座 垫 石 混 凝 土 浇 筑 前 , 将 盖 梁 顶 面 支 座垫 石...
