《电子技术基础与技能》(张金华主编)习题答案VIP免费

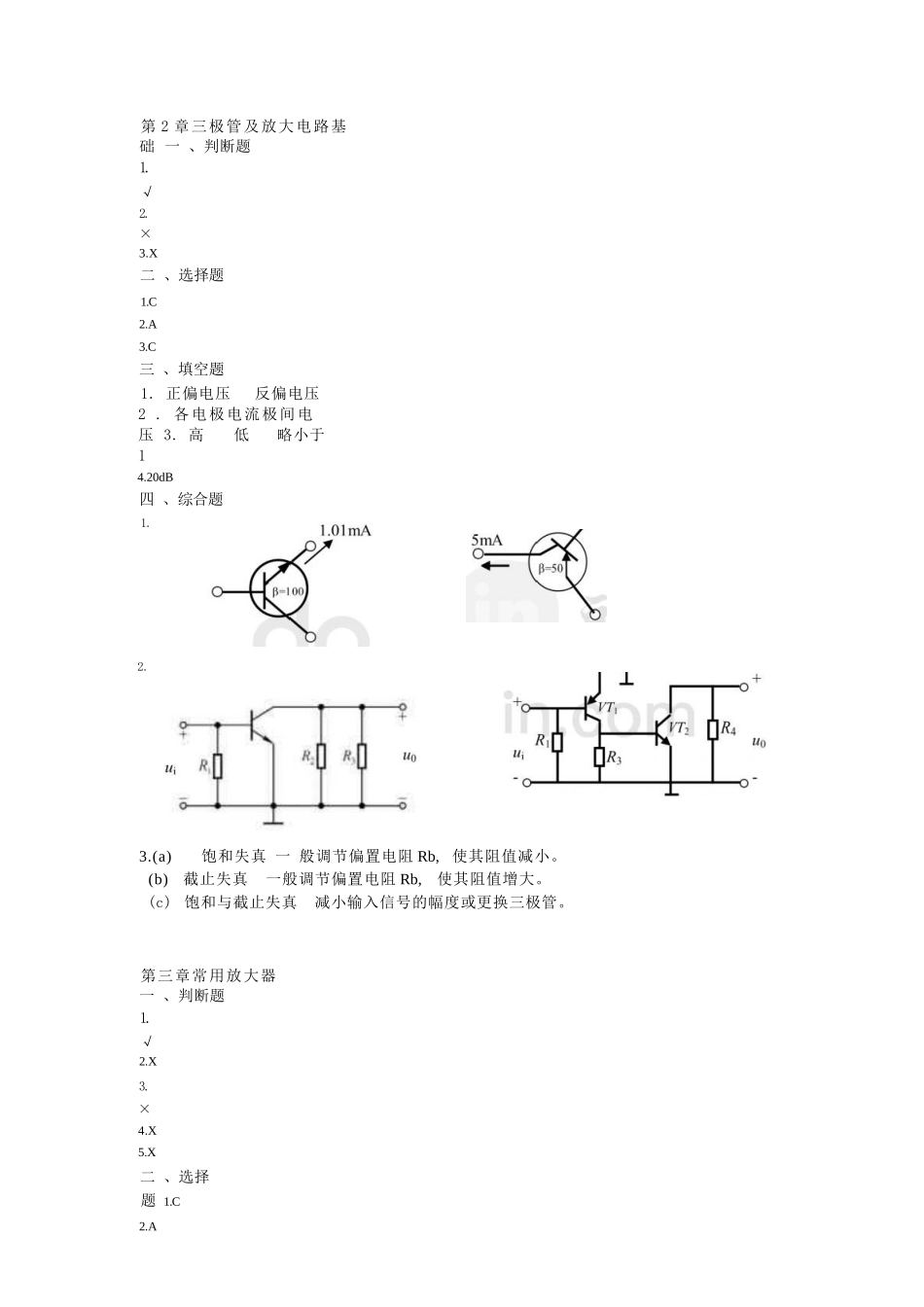

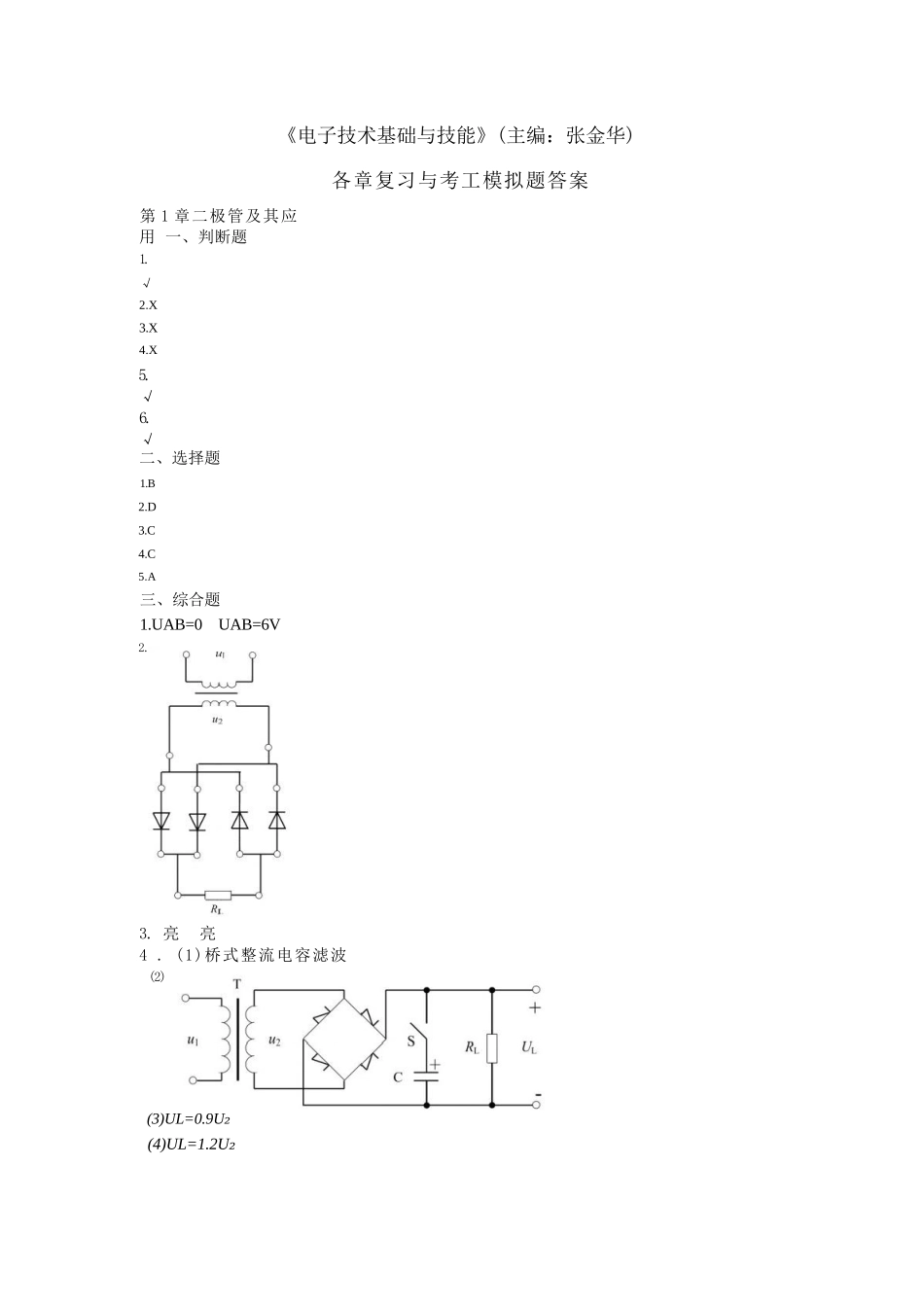

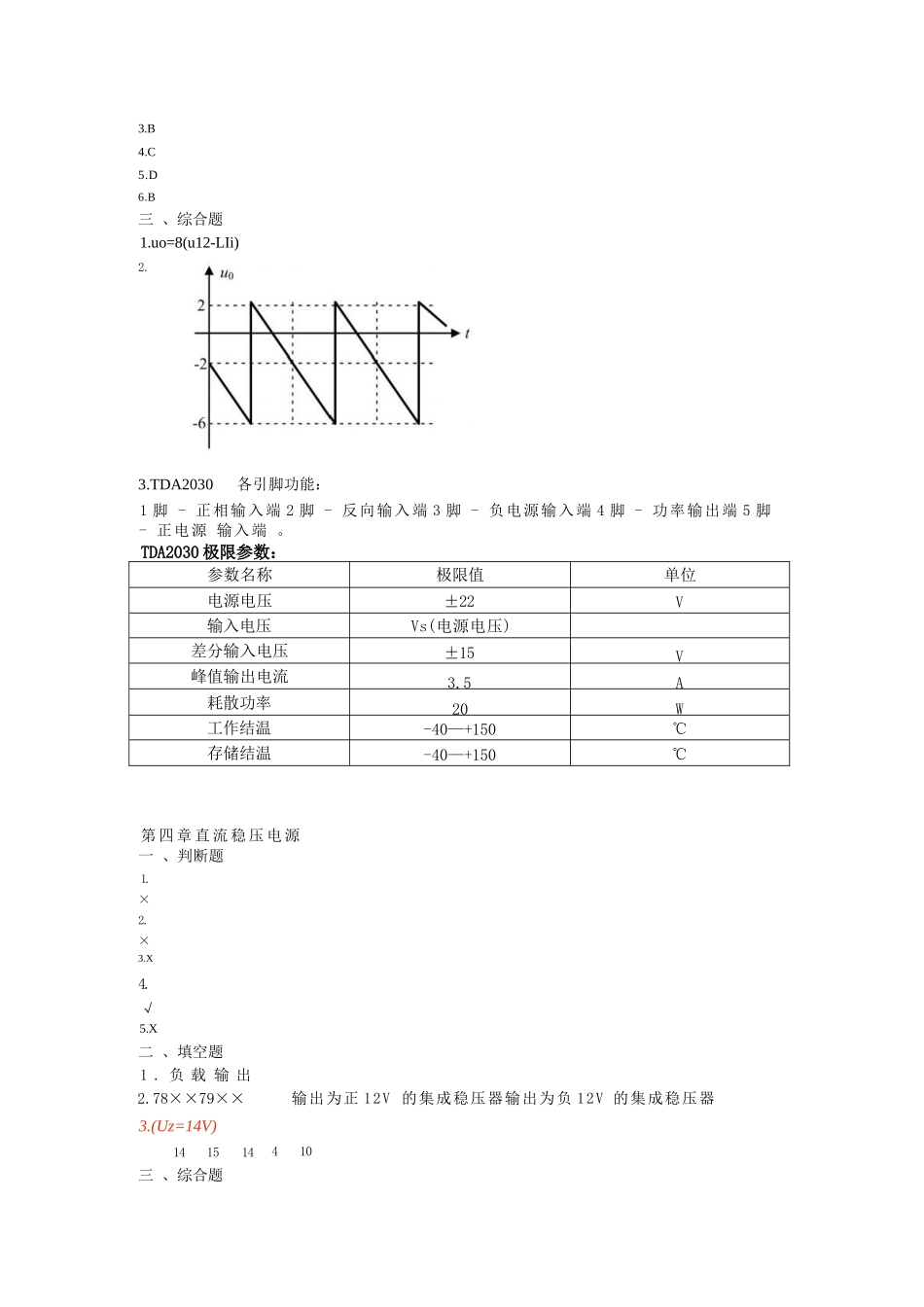

《电子技术基础与技能》(主编：张金华)各章复习与考工模拟题答案第1章二极管及其应用一、判断题1.√2.X3.X4.X5.√6.√二、选择题1.B2.D3.C4.C5.A三、综合题1.UAB=0UAB=6V2.3.亮亮4.(1)桥式整流电容滤波(2)(3)UL=0.9U₂(4)UL=1.2U₂第2章三极管及放大电路基础一、判断题1.√2.×3.X二、选择题1.C2.A3.C三、填空题1.正偏电压反偏电压2.各电极电流极间电压3.高低略小于14.20dB四、综合题1.2.3.(a)饱和失真一般调节偏置电阻Rb,使其阻值减小。(b)截止失真一般调节偏置电阻Rb,使其阻值增大。(c)饱和与截止失真减小输入信号的幅度或更换三极管。第三章常用放大器一、判断题1.√2.X3.×4.X5.X二、选择题1.C2.A3.B4.C5.D6.B三、综合题1.uo=8(u12-LIi)2.3.TDA2030各引脚功能：1脚-正相输入端2脚-反向输入端3脚-负电源输入端4脚-功率输出端5脚-正电源输入端。TDA2030极限参数：参数名称极限值单位电源电压±22V输入电压Vs(电源电压)差分输入电压±15V峰值输出电流3.5A耗散功率20W工作结温-40—+150℃存储结温-40—+150℃第四章直流稳压电源一、判断题1.×2.×3.X4.√5.X二、填空题1.负载输出2.78××79××输出为正12V的集成稳压器输出为负12V的集成稳压器3.(Uz=14V)141514410三、综合题1.稳压电路的作用是使输出直流电压基本不受电网电压和负载变化的影响，从而获得足够的稳定性。2.为了保证稳压管的正常工作，在稳压管电路中必须串联一个电阻来限制电流的大小，只有在R取值合适时，稳压管才能安全地工作在稳压状态。其稳压过程：U升高或R变大→U6升高→I变大→I变大→lk变大→U6减小，使输出电压U6稳定；当U降低或R变小，同理分析输出电压L6也能基本保持稳定。3.4.CW79125.正确画法如下：(b)第五章正弦波振荡电路一、判断题1.X2.√3.X4.√5.X二、填空题1.放大电路反馈网络选频网络稳幅电路2.φ=0AF≥13.外加输入正相位和振幅稳幅RCLC石英晶体三、简答题1.放大器的输入端不接外加输入信号，而在它的输出端仍有幅度比较大的、高频的或低频的、正弦或非正弦的输出信号，这种现象就称为放大器的自激振荡。一般情况下放大器的自激振荡是不允许的，因为放大器振荡起来以后，振荡电压的幅度很大，真正的输入信号被“淹没”,从而使得放大器失去放大能力。在生产和实验上又需要一种能产生一定幅度和一定频率的正弦波自激振荡器。如在测试放大器时，就需要一种正弦波信号源，在无线电通信、广播、电视中，都需要通过载波把音频、视频信号或脉冲信号发送出去，这就需要能产生高频信号的正弦波振荡器。2.正弦波振荡器由放大器、反馈电路、选频网络和稳幅电路等部分组成。3.相位平衡条件由于电路存在电抗元件，放大电路和反馈电路都会使信号产生一定的相移。因此，要维持振荡，电路必须是正反馈，其条件是φ=0或φ=φA+φp=2nπ振幅平衡条件由放大器输出端反馈到放大器输入端的信号强度要足够大，称为自激振荡的振幅平衡条件。即AF≥14.电路由两部分组成，一部分是由RC₁₁和RC,₂₂构成具有选频作用的正反馈支路；另一部分是由同相输入运放构成的放大电路，二者构成了正反馈放大器。当输入信号的频率f等于RC网络的谐振频率fo时，输出电压u₆幅度最大，为其输出信号与输入信号之间的相移φp=0。在其他频率时，输出电压幅度很快衰减，其存在一定的相移，这就是RC串并联网络具有选频特性。谐振频率f0取决于选频网络R、C元件的数值，计算公式为：四、分析和改错题1.ABC2.(a)加集电极电阻Rc及放大电路输入端的耦合电容。(b)变压器二次侧与放大电路之间加耦合电容，改同名端。第6章数字电路基础一、判断题1.√2.X3.√4.√5.X6.√二、选择题1.B2.B3.C4.B5.B三、填空题1.与或非2.TTLCMOS3.与门或门非门4.13101000941四、综合题1.Y=A+Bγ=A.2.(分析题图6-3所示电路，写出逻辑函数表达式。)Y=AB+AC+BC3.第七章组合逻辑电路一、判断题1.X2.X3.X4.X5.X二、选择题1.A2.C3.D4.A5.C三、填空题1.与或非反馈当前输入信号2.二进制3.74LS42T1042T404274LS4674LS4774LS4874LS494.共阳共阴5.10410线—4线四、综合题1.表达式：γ=AB+AB真值表：y=AB+AB=AB·ABABY0000101110AB&&&&&Y2.由74LS138真值表可知：Y₃=A₂·A₁·A。y₃...
