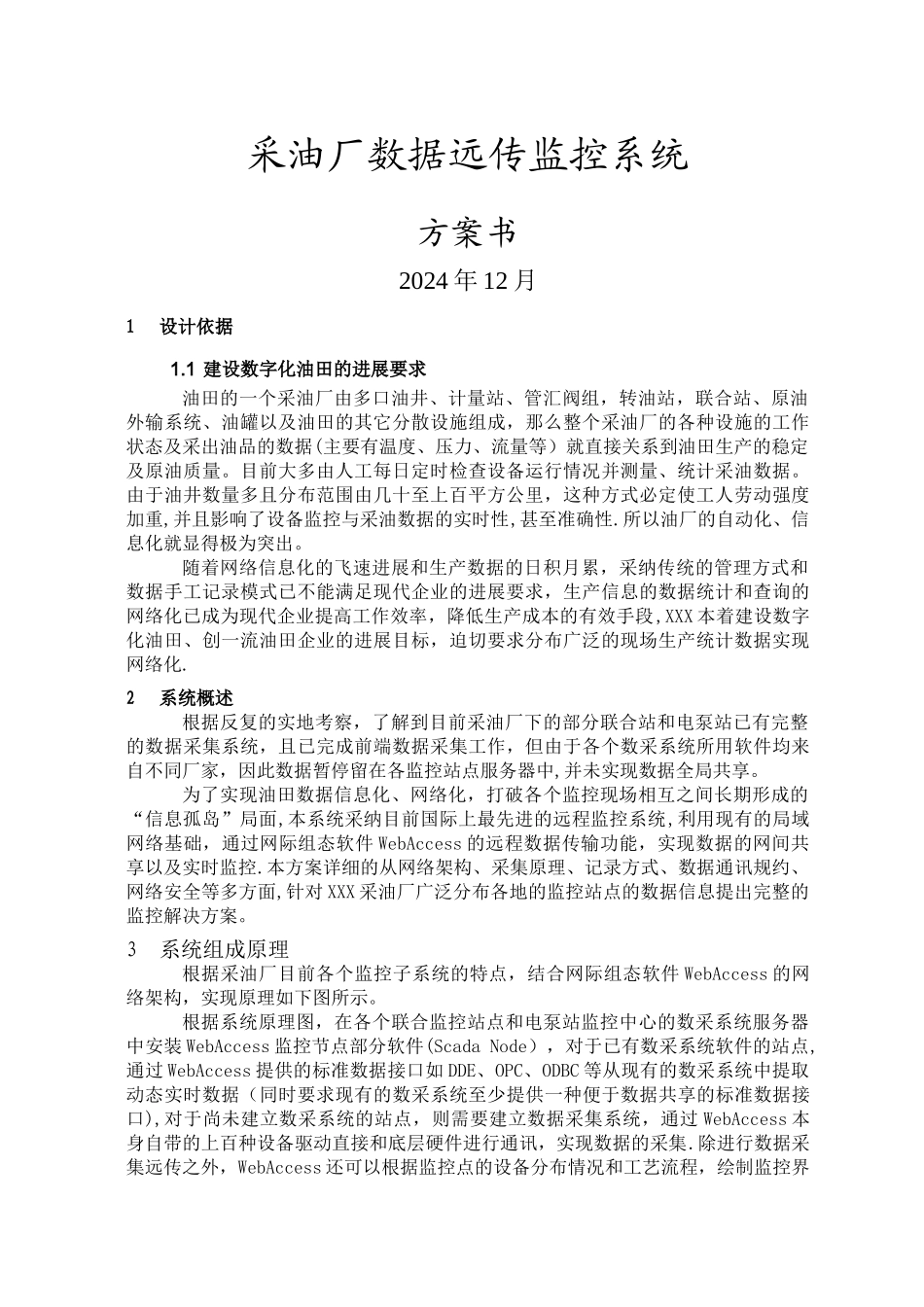

采油厂数据远传监控系统方案书2024 年 12 月1设计依据1.1 建设数字化油田的进展要求油田的一个采油厂由多口油井、计量站、管汇阀组，转油站，联合站、原油外输系统、油罐以及油田的其它分散设施组成，那么整个采油厂的各种设施的工作状态及采出油品的数据(主要有温度、压力、流量等）就直接关系到油田生产的稳定及原油质量。目前大多由人工每日定时检查设备运行情况并测量、统计采油数据。由于油井数量多且分布范围由几十至上百平方公里，这种方式必定使工人劳动强度加重,并且影响了设备监控与采油数据的实时性,甚至准确性.所以油厂的自动化、信息化就显得极为突出。随着网络信息化的飞速进展和生产数据的日积月累，采纳传统的管理方式和数据手工记录模式已不能满足现代企业的进展要求，生产信息的数据统计和查询的网络化已成为现代企业提高工作效率，降低生产成本的有效手段,XXX 本着建设数字化油田、创一流油田企业的进展目标，迫切要求分布广泛的现场生产统计数据实现网络化.2系统概述根据反复的实地考察，了解到目前采油厂下的部分联合站和电泵站已有完整的数据采集系统，且已完成前端数据采集工作，但由于各个数采系统所用软件均来自不同厂家，因此数据暂停留在各监控站点服务器中,并未实现数据全局共享。为了实现油田数据信息化、网络化，打破各个监控现场相互之间长期形成的“信息孤岛”局面,本系统采纳目前国际上最先进的远程监控系统,利用现有的局域网络基础，通过网际组态软件 WebAccess 的远程数据传输功能，实现数据的网间共享以及实时监控.本方案详细的从网络架构、采集原理、记录方式、数据通讯规约、网络安全等多方面,针对 XXX 采油厂广泛分布各地的监控站点的数据信息提出完整的监控解决方案。3系统组成原理根据采油厂目前各个监控子系统的特点，结合网际组态软件 WebAccess 的网络架构，实现原理如下图所示。根据系统原理图，在各个联合监控站点和电泵站监控中心的数采系统服务器中安装 WebAccess 监控节点部分软件(Scada Node），对于已有数采系统软件的站点,通过 WebAccess 提供的标准数据接口如 DDE、OPC、ODBC 等从现有的数采系统中提取动态实时数据（同时要求现有的数采系统至少提供一种便于数据共享的标准数据接口),对于尚未建立数采系统的站点，则需要建立数据采集系统，通过 WebAccess 本身自带的上百种设备驱动直接和底层硬件进行通讯，实现数据的采集.除进行数据采集远传之外，WebAccess 还可以根...
