整体道床施工作业指导书

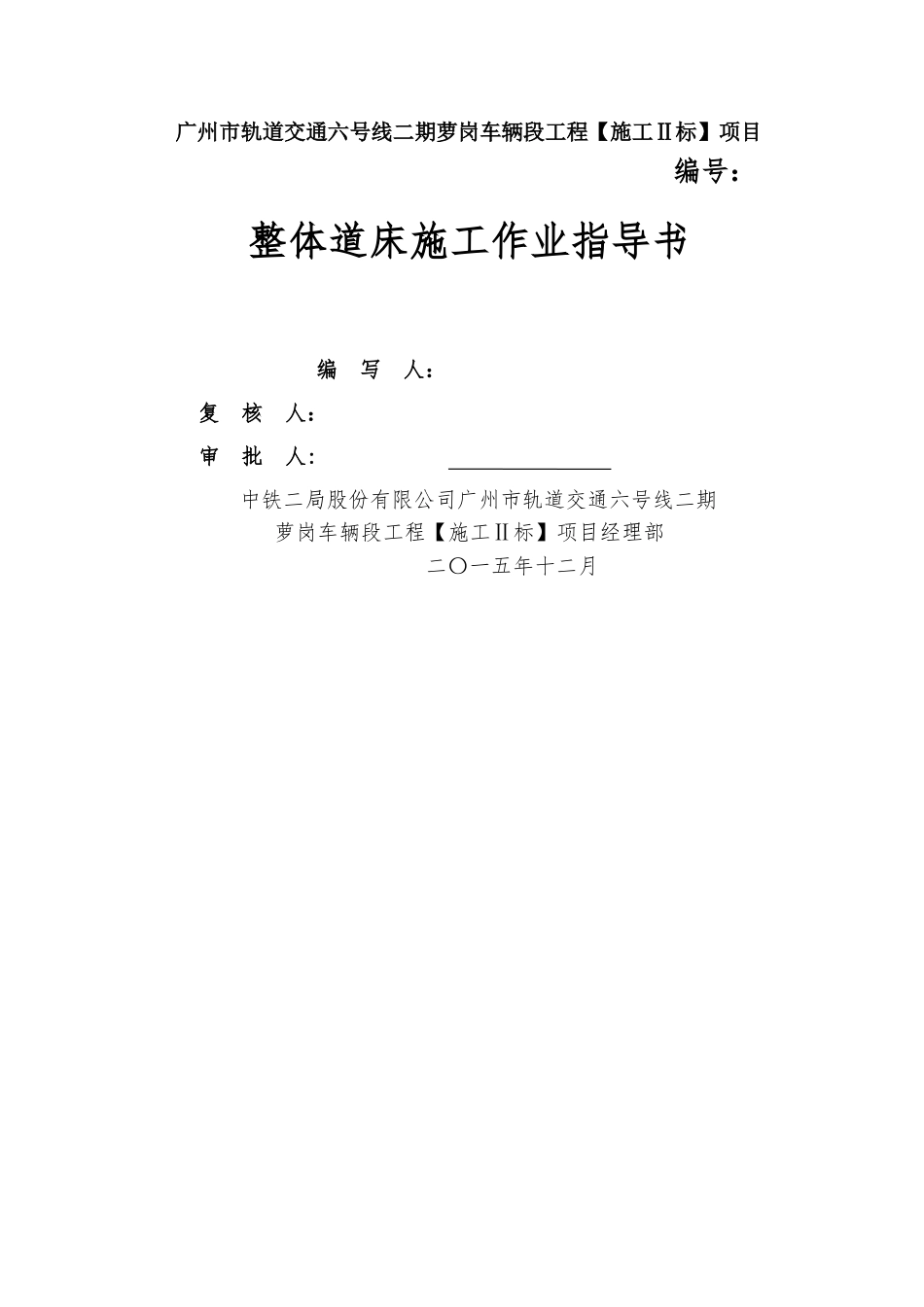

广州市轨道交通六号线二期萝岗车辆段工程【施工Ⅱ标】项目编号：整体道床施工作业指导书 编 写 人：复 核 人：审 批 人:中铁二局股份有限公司广州市轨道交通六号线二期萝岗车辆段工程【施工Ⅱ标】项目经理部 二〇一五年十二月目录1. 适用范围 12. 作业准备 1 2.1. 内业技术准备 1 2 。 2 。 外业技术标准 1 3 。 技术要求 1 3.1 支柱式检查坑 1 3.2 短轨枕整体道床 2 3.3 壁式检查坑 2 3 。 4 试车线整体道床 2 3 。 5 长轨枕整体道床 3 4 。 施工程序与工艺流程 3 4.1 。 施工程序 3 4.2 。 工艺流程 3 5. 施工要求 4 5.1 。 施工准备 4 5 。 2 。 施工工艺 4 5.2 。 1 。 基标测设 4 5.2 。 2 。 钢轨转运、架设 4 5 。 2 。 3 。 扣件安装 5 5.2.4 。 轨道调整、检查 6 5 。 2 。 5 。 钢筋绑扎 6 5 。 2.6. 模具安装及固定 8 5 。 2.7 。 混凝土浇筑及养护 10 5 。 2 。 8 。 拆除支撑架、模板整道 11 6. 人员及设备组织 11 7 。 材料要求 Error: Reference source not found 8 。 机具设备配置 11 9 。 质量控制及检验 12 10 。 安全及环保要求 13 10 。 1 。 安全要求 13 10 。 2. 环保要求 13 整体道床施工作业指导书1.适用范围广州市轨道交通六号线二期萝岗车辆段工程【施工Ⅱ标】项目轨道工程库内整体道床施工作业指导书。2.作业准备2.1.内业技术准备开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题,熟悉法律规范及技术标准.制定施工安全保证措施，提出应急预案.对施工人员进行技术交底，对参加施工人员进行上岗培训,特别工种必须持证上岗。2.2.外业技术标准（1)铺轨前必须对基础垫层进行验收，确保垫层的标高、钢筋位置、股道中线均符合要求方可进行铺轨。(2）核实有关工程完成情况，包括其他专业预留、预埋等，并检查各种电线路、临时建筑物等能否保证人员正常施工、架轨工具安装等。3.技术要求3.1 支柱式检查坑（1）尼龙导管与柱顶面垂直并平齐，柱式弹条Ⅰ型分开式扣件铁垫板自带轨底坡，轨底坡精度控制在 1/30-1/50 之间，单个扣件下柱顶面标高误差不大于 2mm，同一股道的相邻扣件下柱顶面标高误差不大于 2mm，预埋导管中心线误差为±1mm。(2）严格按设计要求安装扣件,常常检修,使用安装时不能允许有任何形式的损坏。（3)...
