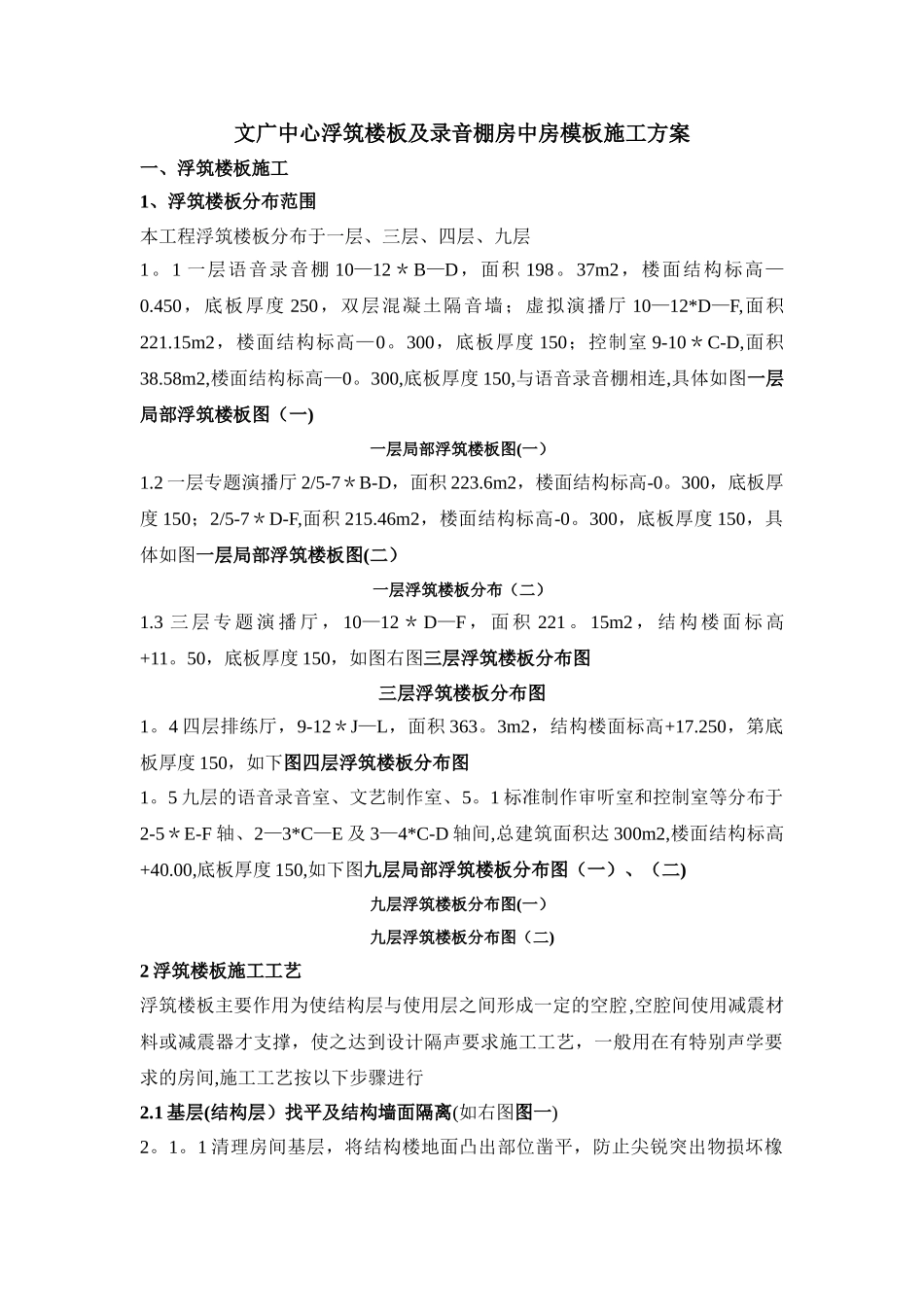

文广中心浮筑楼板及录音棚房中房施工方案

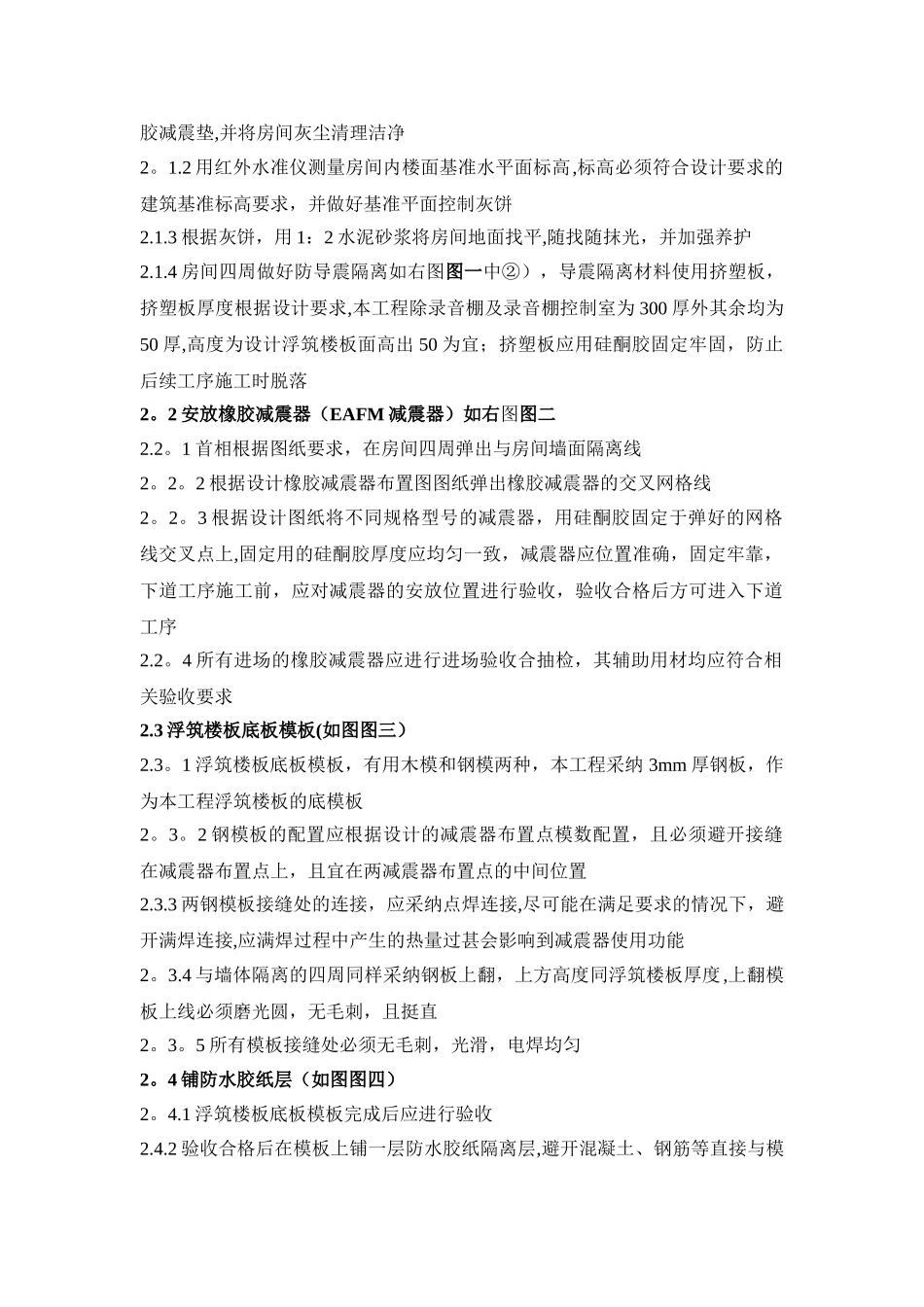

文广中心浮筑楼板及录音棚房中房模板施工方案一、浮筑楼板施工1、浮筑楼板分布范围本工程浮筑楼板分布于一层、三层、四层、九层1。1 一层语音录音棚 10—12＊B—D，面积 198。37m2，楼面结构标高—0.450，底板厚度 250，双层混凝土隔音墙；虚拟演播厅 10—12*D—F,面积221.15m2，楼面结构标高—0。300，底板厚度 150；控制室 9-10＊C-D,面积38.58m2,楼面结构标高—0。300,底板厚度 150,与语音录音棚相连,具体如图一层局部浮筑楼板图（一)一层局部浮筑楼板图(一）1.2 一层专题演播厅 2/5-7＊B-D，面积 223.6m2，楼面结构标高-0。300，底板厚度 150；2/5-7＊D-F,面积 215.46m2，楼面结构标高-0。300，底板厚度 150，具体如图一层局部浮筑楼板图(二）一层浮筑楼板分布（二）1.3 三 层 专 题 演 播 厅 ， 10—12 ＊ D—F ， 面 积 221 。 15m2 ， 结 构 楼 面 标 高+11。50，底板厚度 150，如图右图三层浮筑楼板分布图三层浮筑楼板分布图1。4 四层排练厅，9-12＊J—L，面积 363。3m2，结构楼面标高+17.250，第底板厚度 150，如下图四层浮筑楼板分布图1。5 九层的语音录音室、文艺制作室、5。1 标准制作审听室和控制室等分布于2-5＊E-F 轴、2—3*C—E 及 3—4*C-D 轴间,总建筑面积达 300m2,楼面结构标高+40.00,底板厚度 150,如下图九层局部浮筑楼板分布图（一）、（二)九层浮筑楼板分布图(一）九层浮筑楼板分布图（二)2 浮筑楼板施工工艺浮筑楼板主要作用为使结构层与使用层之间形成一定的空腔,空腔间使用减震材料或减震器才支撑，使之达到设计隔声要求施工工艺，一般用在有特别声学要求的房间,施工工艺按以下步骤进行2.1 基层(结构层）找平及结构墙面隔离(如右图图一)2。1。1 清理房间基层，将结构楼地面凸出部位凿平，防止尖锐突出物损坏橡胶减震垫,并将房间灰尘清理洁净2。1.2 用红外水准仪测量房间内楼面基准水平面标高,标高必须符合设计要求的建筑基准标高要求，并做好基准平面控制灰饼2.1.3 根据灰饼，用 1：2 水泥砂浆将房间地面找平,随找随抹光，并加强养护2.1.4 房间四周做好防导震隔离如右图图一中②），导震隔离材料使用挤塑板，挤塑板厚度根据设计要求,本工程除录音棚及录音棚控制室为 300 厚外其余均为50 厚,高度为设计浮筑楼板面高出 50 为宜；挤塑板应用硅酮胶固定牢固，防止后续工序施工时脱落2。2 安放橡胶减震器（EAFM 减震器）如右图图二2.2。1 首相根据图纸要求...
