斗拱、仿木梁施工方案

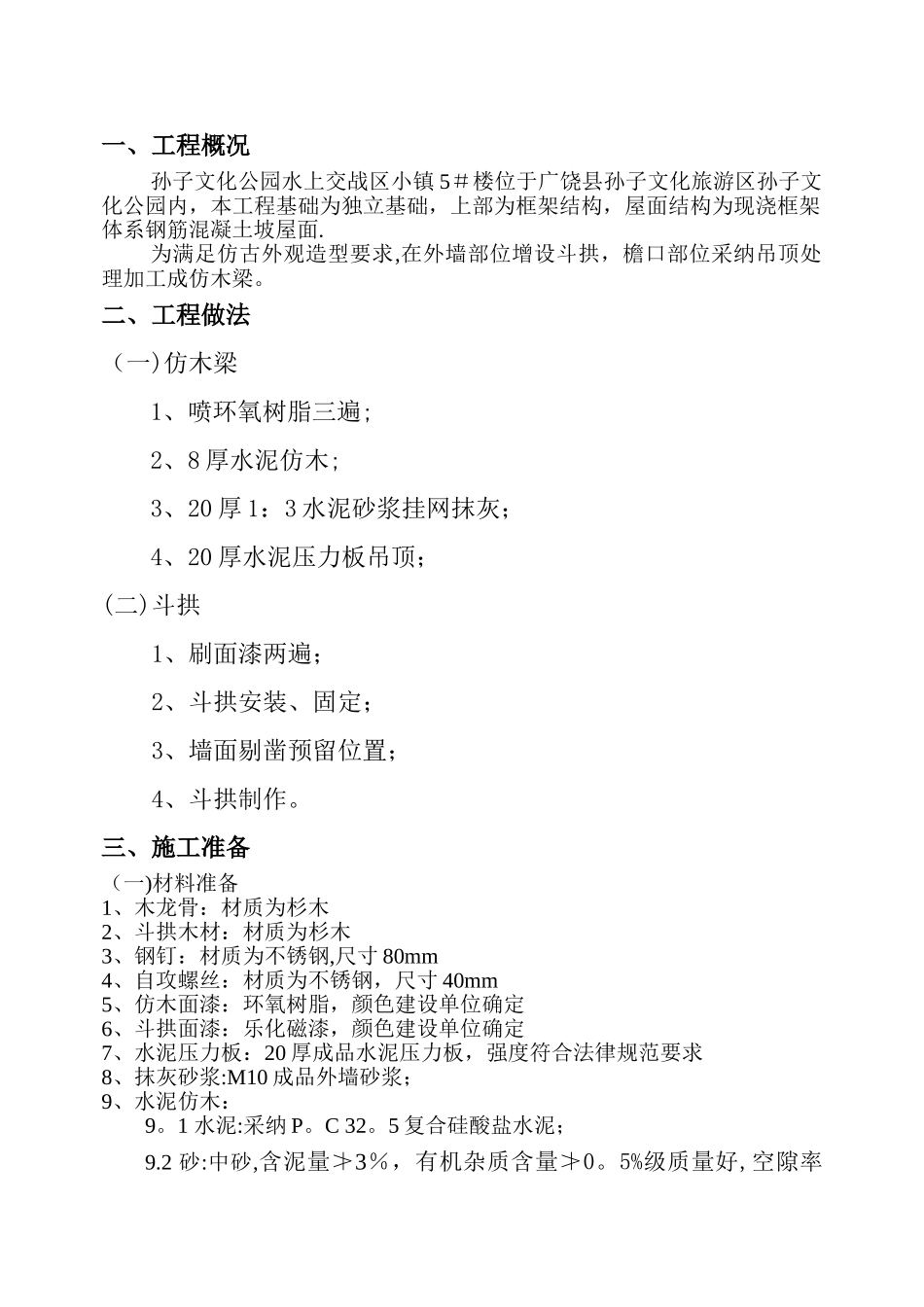

斗拱、仿木梁施工方案_第1页
1/4

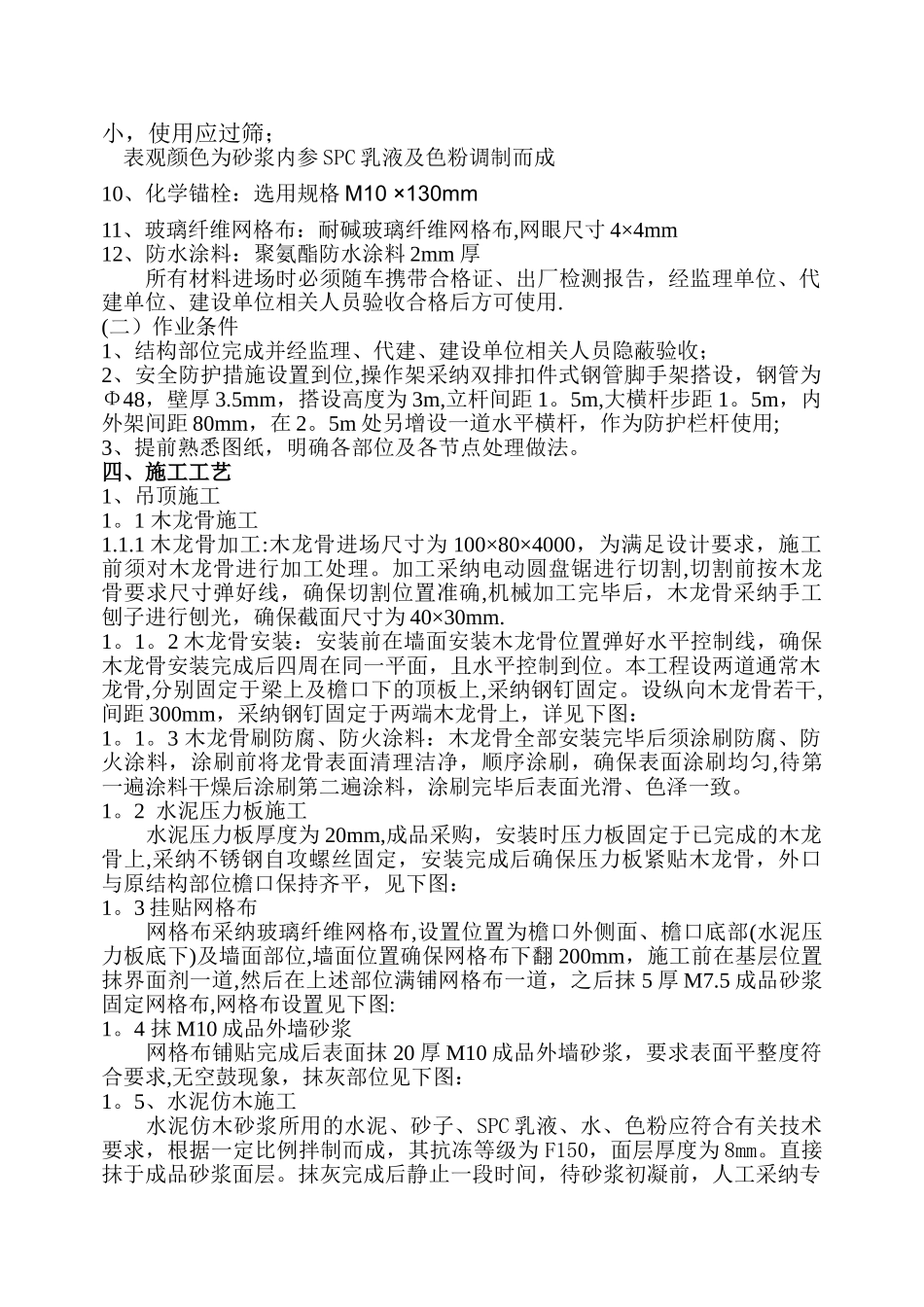

斗拱、仿木梁施工方案_第2页
2/4

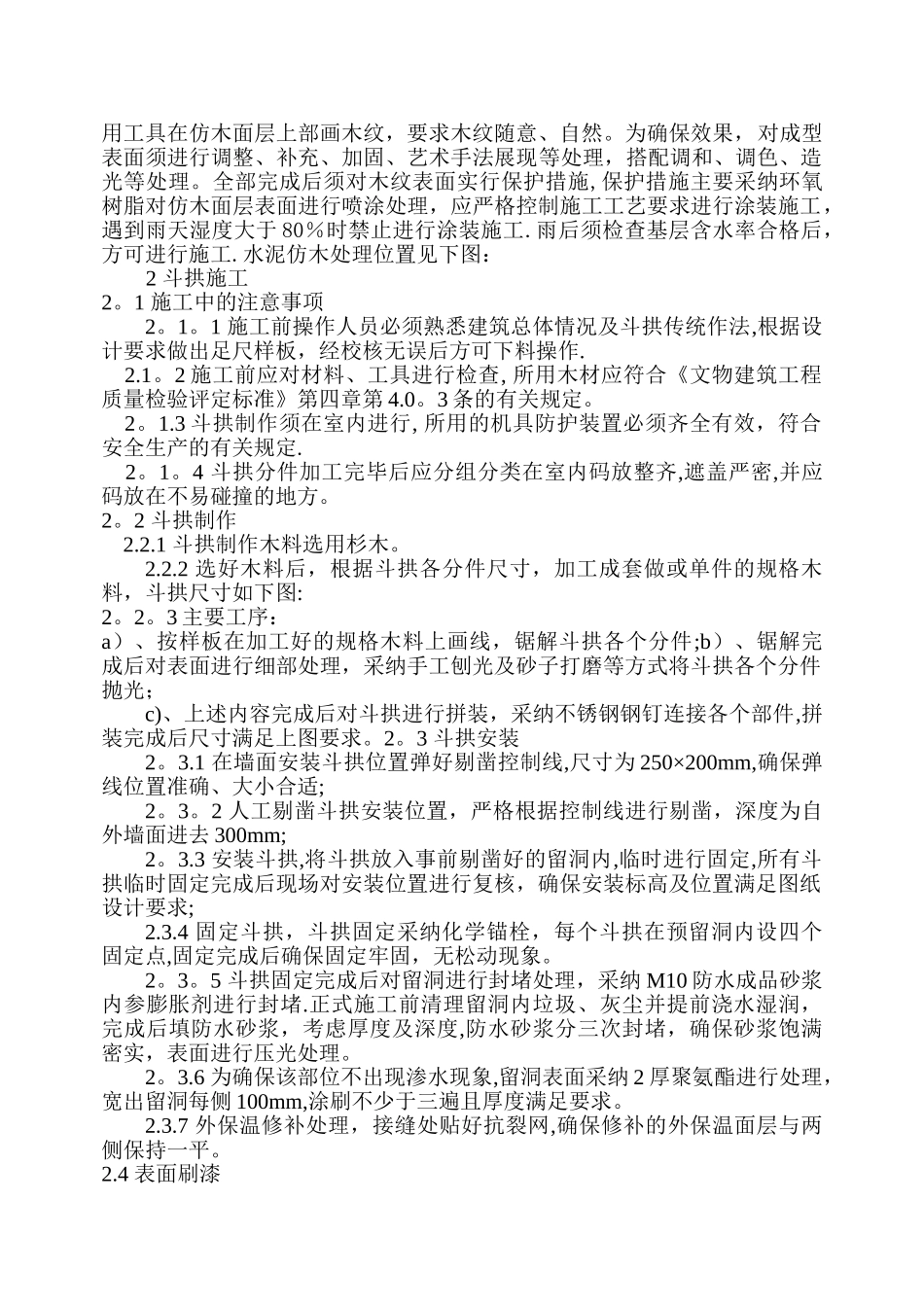

斗拱、仿木梁施工方案_第3页
3/4
一、工程概况孙子文化公园水上交战区小镇 5#楼位于广饶县孙子文化旅游区孙子文化公园内,本工程基础为独立基础,上部为框架结构,屋面结构为现浇框架体系钢筋混凝土坡屋面.为满足仿古外观造型要求,在外墙部位增设斗拱,檐口部位采纳吊顶处理加工成仿木梁。二、工程做法(一)仿木梁1、喷环氧树脂三遍;2、8 厚水泥仿木;3、20 厚 1:3 水泥砂浆挂网抹灰;4、20 厚水泥压力板吊顶;(二)斗拱1、刷面漆两遍;2、斗拱安装、固定;3、墙面剔凿预留位置;4、斗拱制作。三、施工准备(一)材料准备1、木龙骨:材质为杉木2、斗拱木材:材质为杉木3、钢钉:材质为不锈钢,尺寸 80mm4、自攻螺丝:材质为不锈钢,尺寸 40mm5、仿木面漆:环氧树脂,颜色建设单位确定6、斗拱面漆:乐化磁漆,颜色建设单位确定7、水泥压力板:20 厚成品水泥压力板,强度符合法律规范要求8、抹灰砂浆:M10 成品外墙砂浆;9、水泥仿木:9。1 水泥:采纳 P。C 32。5 复合硅酸盐水泥;9.2 砂:中砂,含泥量≯3%,有机杂质含量≯0。5%级质量好,空隙率小,使用应过筛; 表观颜色为砂浆内参 SPC 乳液及色粉调制而成10、化学锚栓:选用规格 M10 ×130mm11、玻璃纤维网格布:耐碱玻璃纤维网格布,网眼尺寸 4×4mm12、防水涂料:聚氨酯防水涂料 2mm 厚所有材料进场时必须随车携带合格证、出厂检测报告,经监理单位、代建单位、建设单位相关人员验收合格后方可使用.(二)作业条件1、结构部位完成并经监理、代建、建设单位相关人员隐蔽验收;2、安全防护措施设置到位,操作架采纳双排扣件式钢管脚手架搭设,钢管为Φ48,壁厚 3.5mm,搭设高度为 3m,立杆间距 1。5m,大横杆步距 1。5m,内外架间距 80mm,在 2。5m 处另增设一道水平横杆,作为防护栏杆使用;3、提前熟悉图纸,明确各部位及各节点处理做法。四、施工工艺1、吊顶施工1。1 木龙骨施工1.1.1 木龙骨加工:木龙骨进场尺寸为 100×80×4000,为满足设计要求,施工前须对木龙骨进行加工处理。加工采纳电动圆盘锯进行切割,切割前按木龙骨要求尺寸弹好线,确保切割位置准确,机械加工完毕后,木龙骨采纳手工刨子进行刨光,确保截面尺寸为 40×30mm.1。1。2 木龙骨安装:安装前在墙面安装木龙骨位置弹好水平控制线,确保木龙骨安装完成后四周在同一平面,且水平控制到位。本工程设两道通常木龙骨,分别固定于梁上及檐口下的顶板上,采纳钢钉固定。设纵向木龙骨若干,间距 300mm,采纳钢钉固定于两端木龙骨上,详见下图...
