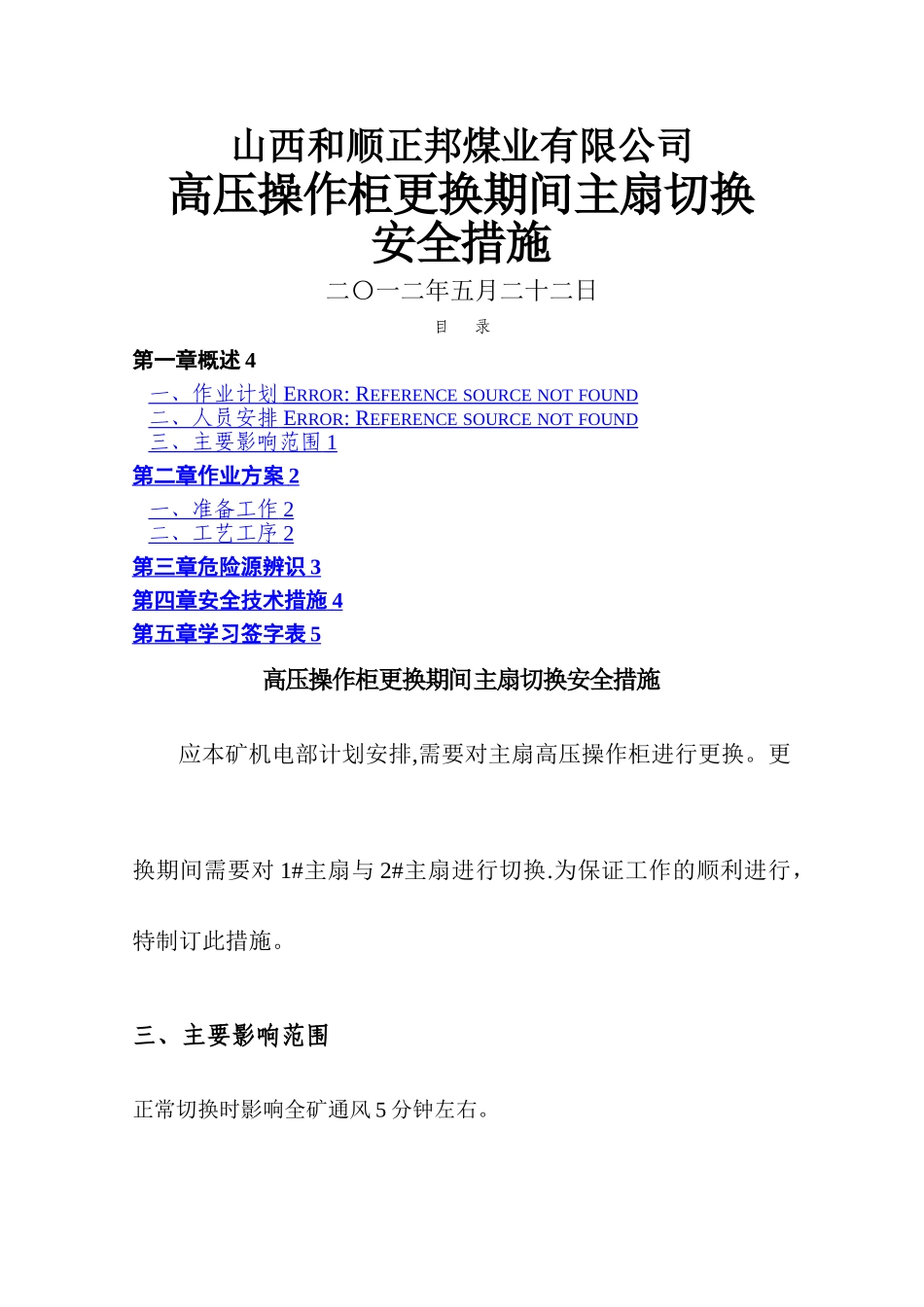

山西和顺正邦煤业有限公司高压操作柜更换期间主扇切换安全措施二〇一二年五月二十二日目 录第一章概述 4一、作业计划 ERROR: REFERENCE SOURCE NOT FOUND 二、人员安排 ERROR: REFERENCE SOURCE NOT FOUND 三、主要影响范围 1 第二章作业方案 2 一、准备工作 2 二、工艺工序 2 第三章危险源辨识 3 第四章安全技术措施 4 第五章学习签字表 5 高压操作柜更换期间主扇切换安全措施应本矿机电部计划安排,需要对主扇高压操作柜进行更换。更换期间需要对 1#主扇与 2#主扇进行切换.为保证工作的顺利进行,特制订此措施。三、主要影响范围正常切换时影响全矿通风 5 分钟左右。第二章作业方案一、准备工作1、编写安全技术措施,并进行审批学习.2、所需工器具、材料准备到位,相关作业人员到位。3、检查主扇完好情况:1)检查各蝶阀的完好情况.2)检查各蝶阀及限位开关是否在正确位置。3)检查备用风机各紧固件紧固有效,自动加脂器是否正常工作(零度以下自动加脂失效时,用油枪注油,前轴打 8 下,后轴打 5 下,每下约 1 克).4)检查高压控制柜、低压控制柜、PLC 柜各仪表、信号指示灯是否正常显示,各转换开关控制方式是否正确。二、工艺工序正常情况下首先选择集控远控方式进行风机切换,当集控远控方式切换失败后,立即选择柜控控制方式进行切换操作.Ⅱ。柜控方式切换1.运行风机停机:1)申请调度室集控操作员将蝶阀风门控制的“远控就地选择"按钮切换为就地控制方式。或在 PLC 柜画面中按下蝶阀风门控制的“远控就地选择”按钮切换风门操作为就地控制方式.2)将主要通风机主、副电机高压柜控制方式旋扭 “自动/手动"置“手动”位置。3)停风机时根据“先副后主”的顺序,带好绝缘用具分别按下 1 号风机的副电机高压控制柜 G28 柜和主电机高压控制柜 G27 柜“分闸”按钮,则 1 号风机停止运行.2.备用风机启动:1) 在蝶阀风门地点,按下 2 号风机对应蝶阀风门开关“开"按钮,蝶阀风门电机启动,当 2 号蝶阀风门开启到位后,及时关闭 1 号蝶阀风门(注:当按下按钮风门不能正常运行,应立即启动应急预案,使用手摇柄进行相应操作)。2) 按下 2 号风机主电机高压控制柜 G1 柜“正转合闸”按钮,主电机正转启动。延时 60 秒后(待风机启动电流降至电流额定值)按下副电机高压控制柜 G2 柜“正转合闸"按钮,主电机正转启动。风机柜控切换操作结束。第三章危险源辨识我队通过风险评估,辨识出变...
