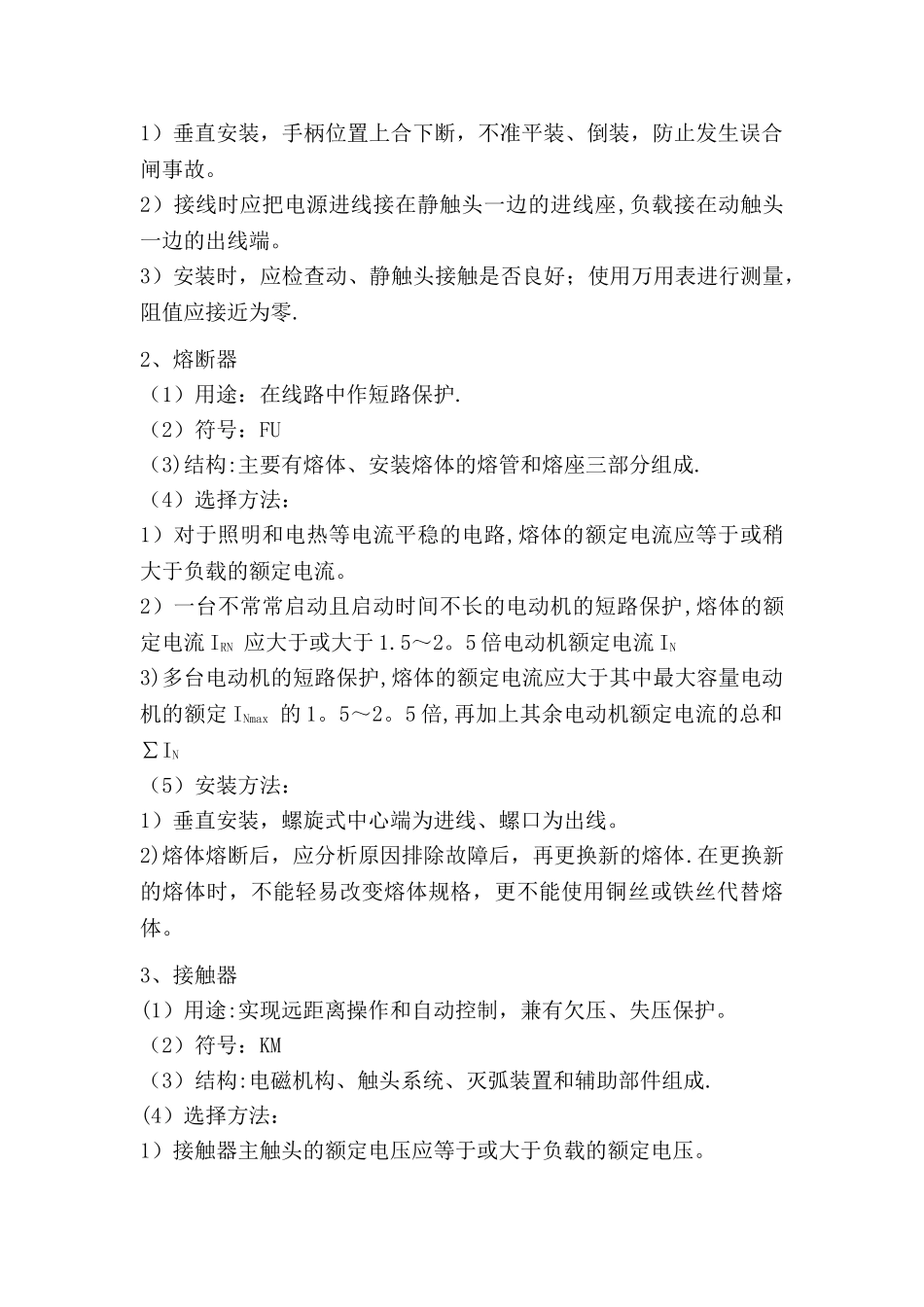

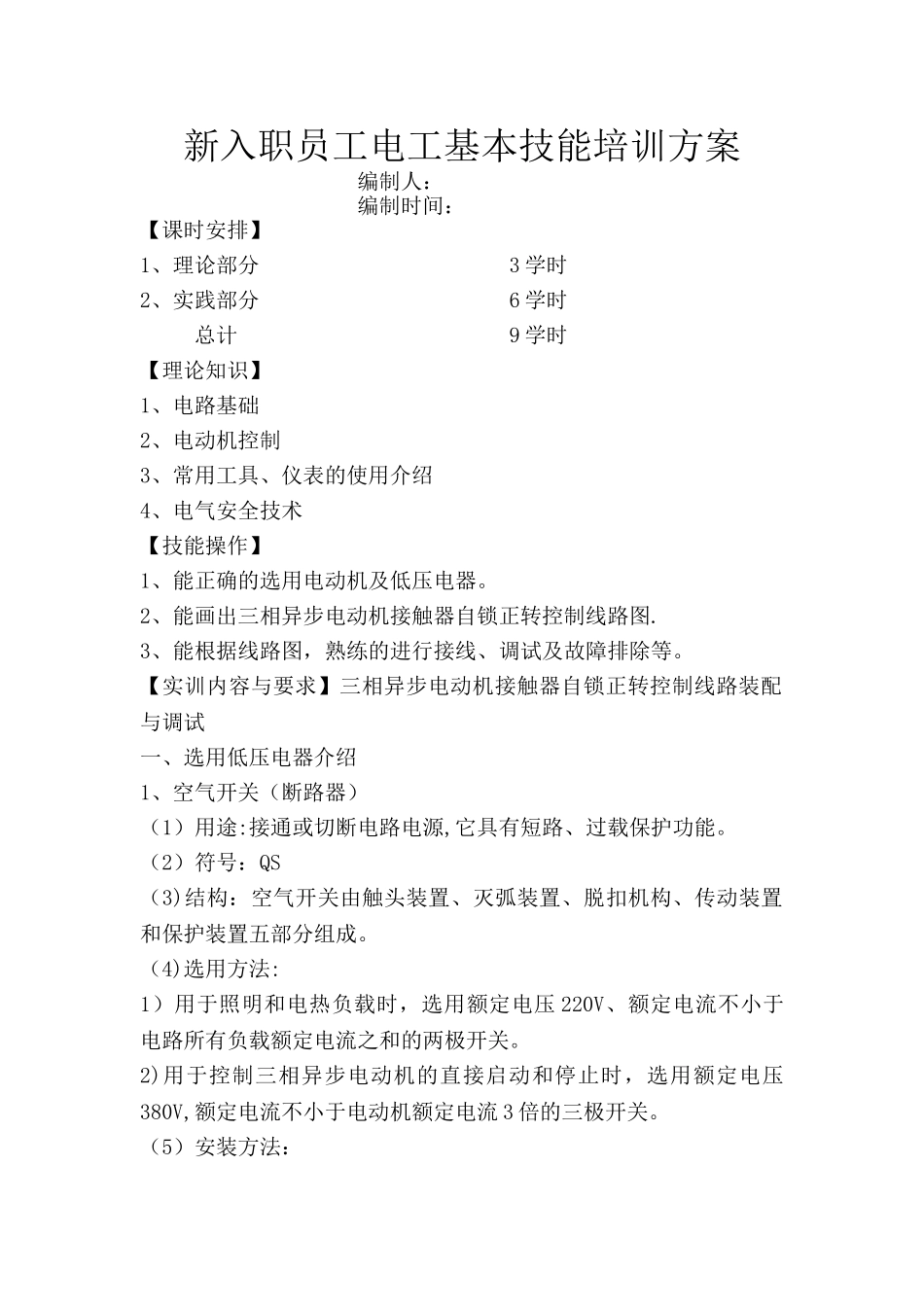

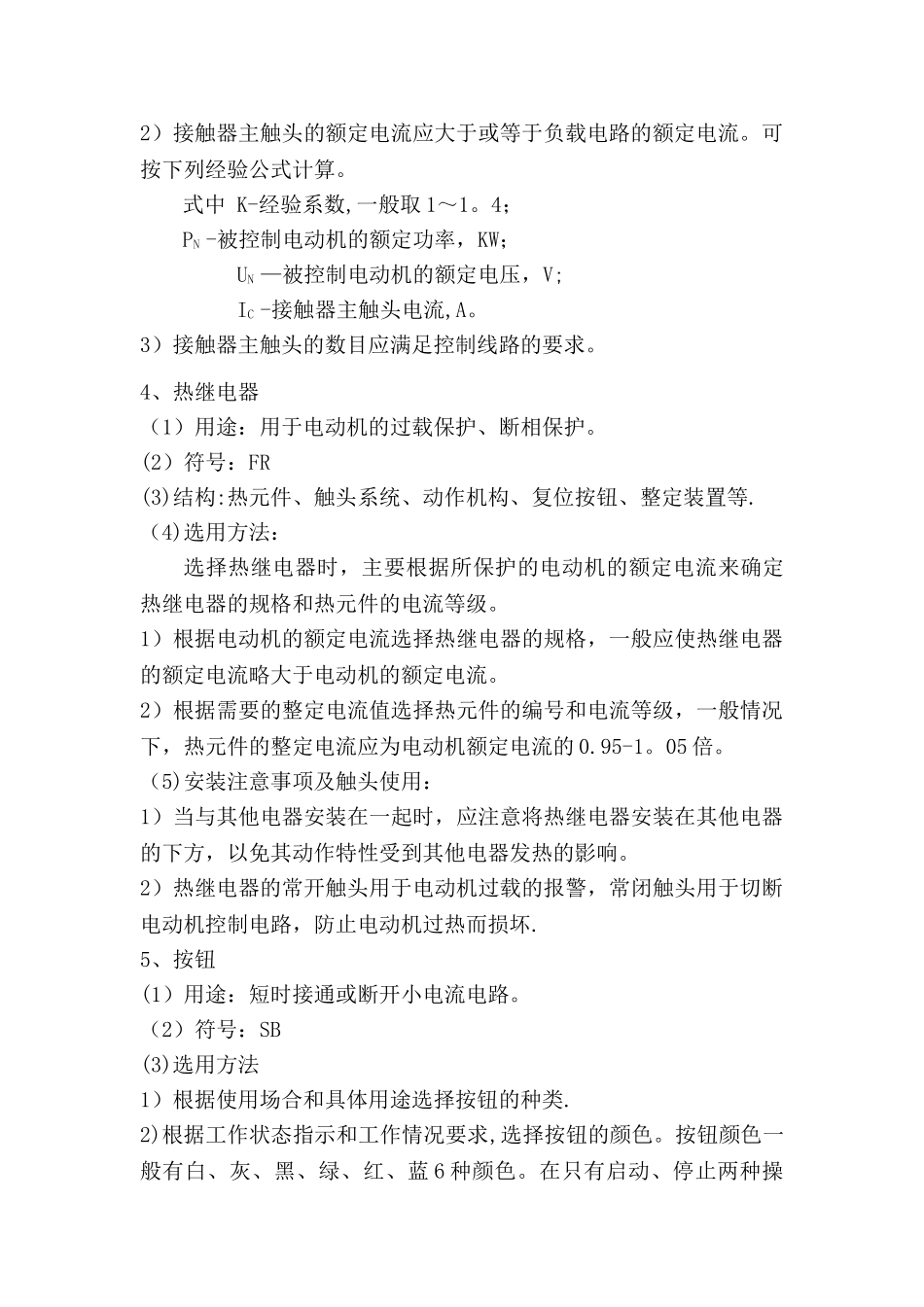

新入职员工电工基本技能培训方案 编制人： 编制时间：【课时安排】1、理论部分 3 学时2、实践部分 6 学时 总计 9 学时【理论知识】1、电路基础2、电动机控制3、常用工具、仪表的使用介绍4、电气安全技术【技能操作】1、能正确的选用电动机及低压电器。2、能画出三相异步电动机接触器自锁正转控制线路图.3、能根据线路图，熟练的进行接线、调试及故障排除等。【实训内容与要求】三相异步电动机接触器自锁正转控制线路装配与调试一、选用低压电器介绍1、空气开关（断路器）（1）用途:接通或切断电路电源,它具有短路、过载保护功能。（2）符号：QS （3)结构：空气开关由触头装置、灭弧装置、脱扣机构、传动装置和保护装置五部分组成。（4)选用方法:1）用于照明和电热负载时，选用额定电压 220V、额定电流不小于电路所有负载额定电流之和的两极开关。2)用于控制三相异步电动机的直接启动和停止时，选用额定电压380V,额定电流不小于电动机额定电流 3 倍的三极开关。（5）安装方法：1）垂直安装，手柄位置上合下断，不准平装、倒装，防止发生误合闸事故。2）接线时应把电源进线接在静触头一边的进线座,负载接在动触头一边的出线端。3）安装时，应检查动、静触头接触是否良好；使用万用表进行测量，阻值应接近为零.2、熔断器（1）用途：在线路中作短路保护.（2）符号：FU （3)结构:主要有熔体、安装熔体的熔管和熔座三部分组成.（4）选择方法：1）对于照明和电热等电流平稳的电路,熔体的额定电流应等于或稍大于负载的额定电流。2）一台不常常启动且启动时间不长的电动机的短路保护,熔体的额定电流 IRN 应大于或大于 1.5～2。5 倍电动机额定电流 IN3)多台电动机的短路保护,熔体的额定电流应大于其中最大容量电动机的额定 INmax 的 1。5～2。5 倍,再加上其余电动机额定电流的总和∑IN（5）安装方法：1）垂直安装，螺旋式中心端为进线、螺口为出线。2)熔体熔断后，应分析原因排除故障后，再更换新的熔体.在更换新的熔体时，不能轻易改变熔体规格，更不能使用铜丝或铁丝代替熔体。 3、接触器(1）用途:实现远距离操作和自动控制，兼有欠压、失压保护。（2）符号：KM （3）结构:电磁机构、触头系统、灭弧装置和辅助部件组成.(4）选择方法：1）接触器主触头的额定电压应等于或大于负载的额定电压。2）接触器主触头的额定电流应大于或等于负载电路的额定电流。可按下列经验公式计算。式中 K-经验系数,一般取 1～1。4；PN -被控制电动...
