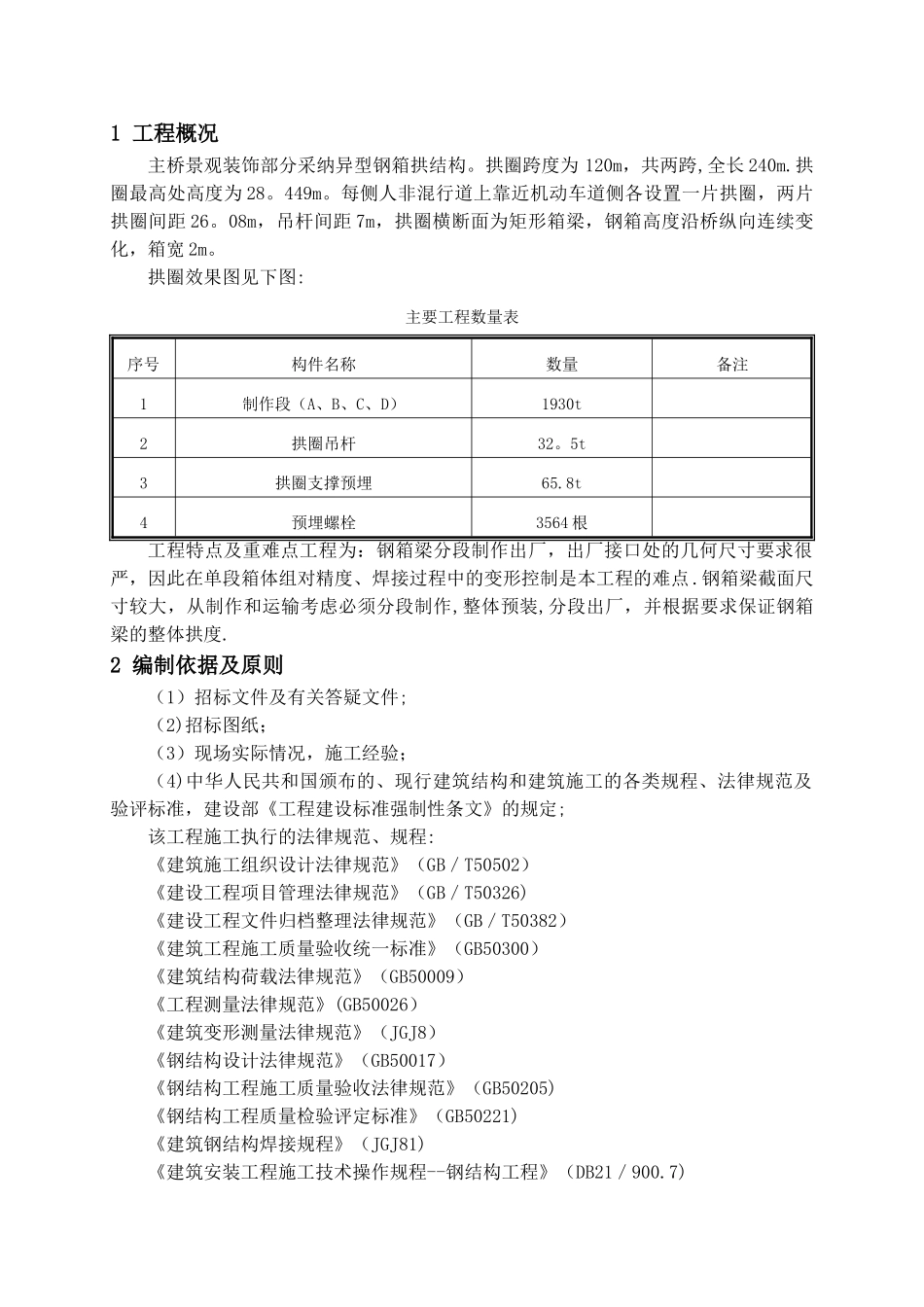

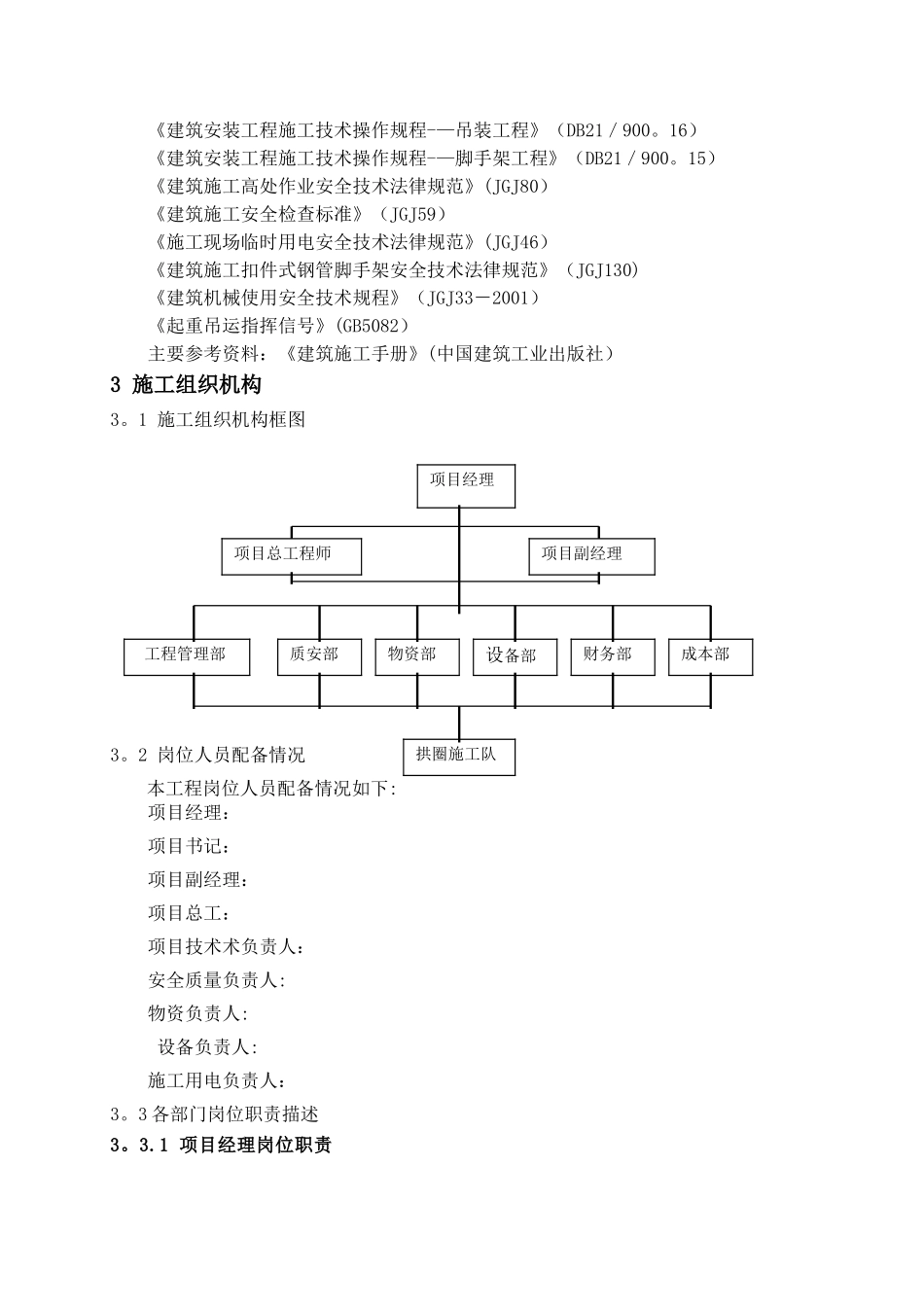

1 工程概况主桥景观装饰部分采纳异型钢箱拱结构。拱圈跨度为 120m,共两跨,全长 240m.拱圈最高处高度为 28。449m。每侧人非混行道上靠近机动车道侧各设置一片拱圈,两片拱圈间距 26。08m,吊杆间距 7m,拱圈横断面为矩形箱梁,钢箱高度沿桥纵向连续变化,箱宽 2m。拱圈效果图见下图:主要工程数量表 序号构件名称数量备注1制作段(A、B、C、D)1930t2拱圈吊杆32。5t3拱圈支撑预埋65.8t4预埋螺栓3564 根工程特点及重难点工程为:钢箱梁分段制作出厂,出厂接口处的几何尺寸要求很严,因此在单段箱体组对精度、焊接过程中的变形控制是本工程的难点 .钢箱梁截面尺寸较大,从制作和运输考虑必须分段制作,整体预装,分段出厂,并根据要求保证钢箱梁的整体拱度.2 编制依据及原则(1)招标文件及有关答疑文件;(2)招标图纸;(3)现场实际情况,施工经验;(4)中华人民共和国颁布的、现行建筑结构和建筑施工的各类规程、法律规范及验评标准,建设部《工程建设标准强制性条文》的规定;该工程施工执行的法律规范、规程:《建筑施工组织设计法律规范》(GB/T50502)《建设工程项目管理法律规范》(GB/T50326)《建设工程文件归档整理法律规范》(GB/T50382)《建筑工程施工质量验收统一标准》(GB50300)《建筑结构荷载法律规范》(GB50009)《工程测量法律规范》(GB50026)《建筑变形测量法律规范》(JGJ8)《钢结构设计法律规范》(GB50017)《钢结构工程施工质量验收法律规范》(GB50205)《钢结构工程质量检验评定标准》(GB50221)《建筑钢结构焊接规程》(JGJ81)《建筑安装工程施工技术操作规程--钢结构工程》(DB21/900.7)《建筑安装工程施工技术操作规程-—吊装工程》(DB21/900。16)《建筑安装工程施工技术操作规程-—脚手架工程》(DB21/900。15)《建筑施工高处作业安全技术法律规范》(JGJ80)《建筑施工安全检查标准》(JGJ59)《施工现场临时用电安全技术法律规范》(JGJ46)《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130)《建筑机械使用安全技术规程》(JGJ33-2001)《起重吊运指挥信号》(GB5082)主要参考资料:《建筑施工手册》(中国建筑工业出版社)3 施工组织机构3。1 施工组织机构框图3。2 岗位人员配备情况本工程岗位人员配备情况如下:项目经理: 项目书记: 项目副经理: 项目总工: 项目技术术负责人: 安全质量负责人:物资负责人: 设备负责人: 施工用电负责人: 3。3 各部门岗位职责描述3。3.1 项目...
