施工临时贝雷梁钢便桥计算书

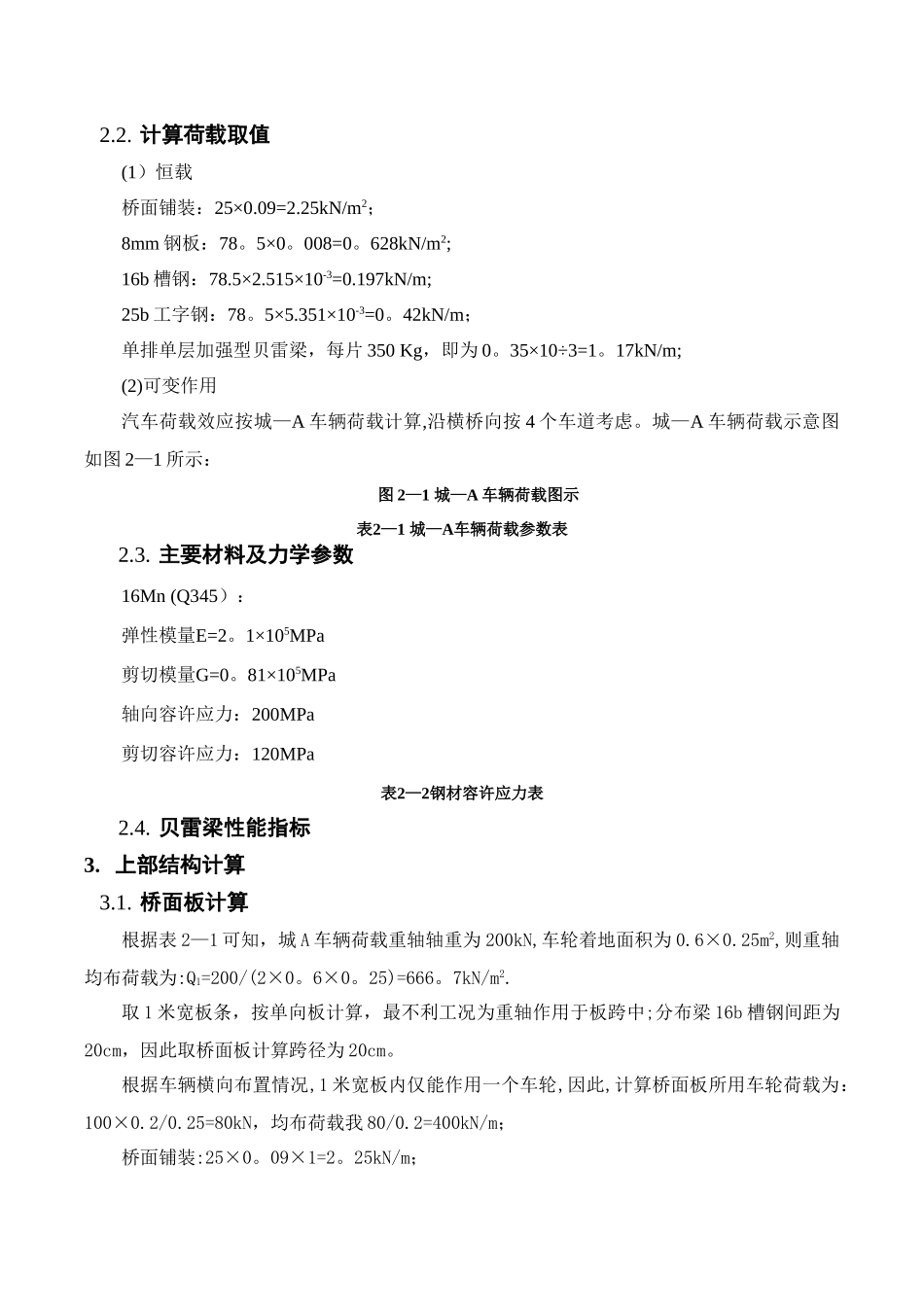

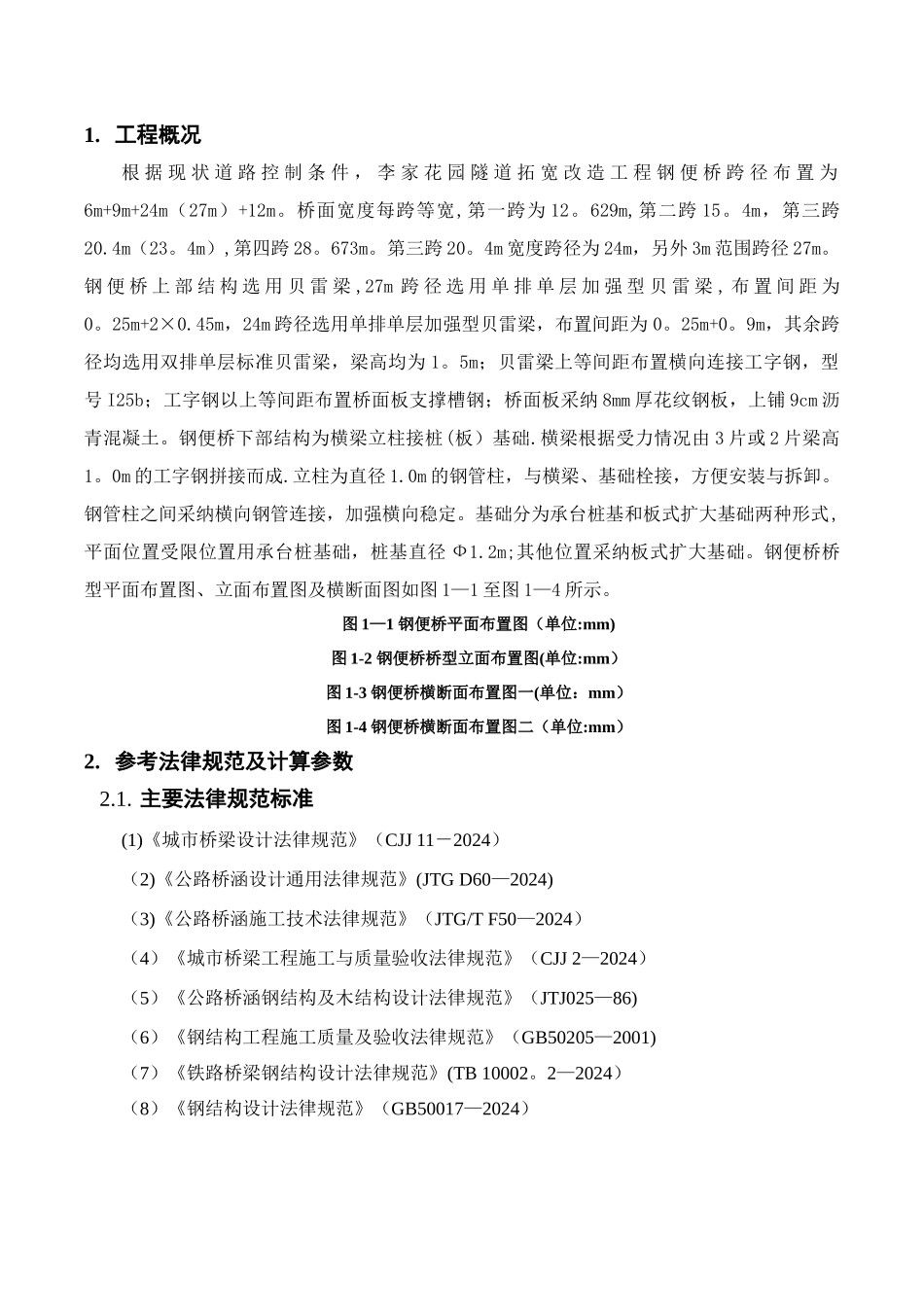

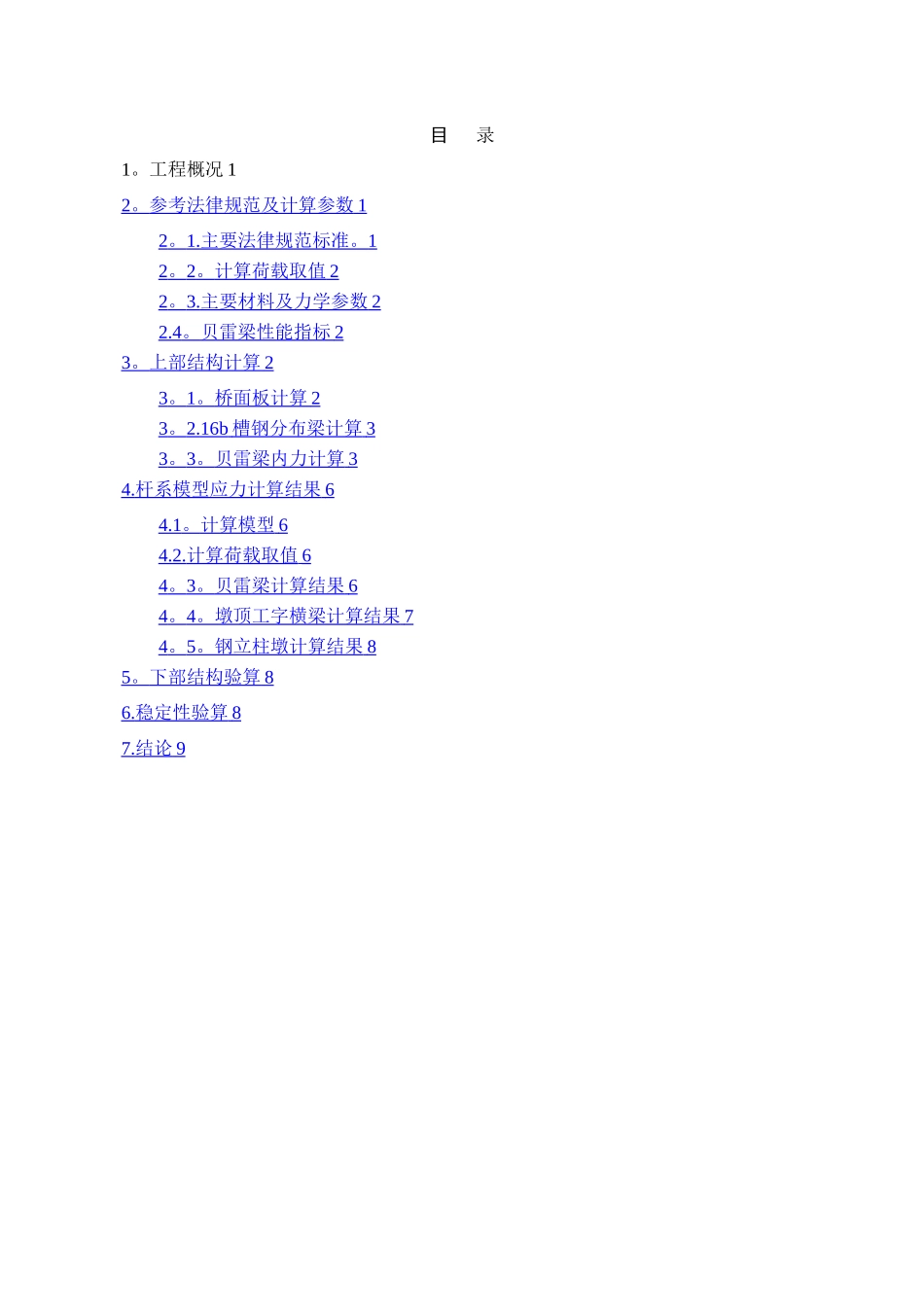

目 录1。工程概况 12 。 参考法律规范及计算参数 1 2 。 1. 主要法律规范标准 。 1 2 。 2 。 计算荷载取值 2 2 。 3. 主要材料及力学参数 2 2.4 。 贝雷梁性能指标 2 3 。 上部结构计算 2 3 。 1 。 桥面板计算 2 3 。 2. 16b 槽钢分布梁计算 3 3 。 3 。 贝雷梁内力计算 3 4. 杆系模型应力计算结果 6 4.1 。 计算模型 6 4.2. 计算荷载取值 6 4 。 3 。 贝雷梁计算结果 6 4 。 4 。墩顶工字横梁计算结果 7 4 。 5 。钢立柱墩计算结果 8 5 。 下部结构验算 8 6. 稳定性验算 8 7. 结论 9 1. 工程概况根 据 现 状 道 路 控 制 条 件 ， 李 家 花 园 隧 道 拓 宽 改 造 工 程 钢 便 桥 跨 径 布 置 为6m+9m+24m（27m）+12m。桥面宽度每跨等宽,第一跨为 12。629m,第二跨 15。4m，第三跨20.4m（23。4m）,第四跨 28。673m。第三跨 20。4m 宽度跨径为 24m，另外 3m 范围跨径 27m。钢 便 桥 上 部 结 构 选 用 贝 雷 梁 ,27m 跨 径 选 用 单 排 单 层 加 强 型 贝 雷 梁 , 布 置 间 距 为0。25m+2×0.45m，24m 跨径选用单排单层加强型贝雷梁，布置间距为 0。25m+0。9m，其余跨径均选用双排单层标准贝雷梁，梁高均为 1。5m；贝雷梁上等间距布置横向连接工字钢，型号 I25b；工字钢以上等间距布置桥面板支撑槽钢；桥面板采纳 8mm 厚花纹钢板，上铺 9cm 沥青混凝土。钢便桥下部结构为横梁立柱接桩(板）基础.横梁根据受力情况由 3 片或 2 片梁高1。0m 的工字钢拼接而成.立柱为直径 1.0m 的钢管柱，与横梁、基础栓接，方便安装与拆卸。钢管柱之间采纳横向钢管连接，加强横向稳定。基础分为承台桩基和板式扩大基础两种形式,平面位置受限位置用承台桩基础，桩基直径 Ф1.2m;其他位置采纳板式扩大基础。钢便桥桥型平面布置图、立面布置图及横断面图如图 1—1 至图 1—4 所示。图 1—1 钢便桥平面布置图（单位:mm)图 1-2 钢便桥桥型立面布置图(单位:mm）图 1-3 钢便桥横断面布置图一(单位：mm）图 1-4 钢便桥横断面布置图二（单位:mm）2. 参考法律规范及计算参数2.1. 主要法律规范标准(1)《城市桥梁设计法律规范》（CJJ 11－2024）（2)《公路桥涵设计通用法律规范》(JTG D60—2024)（3)《公路桥涵施工技术法律规范》（JTG/T F50—2024）（4）《城市桥梁工程施工与...
