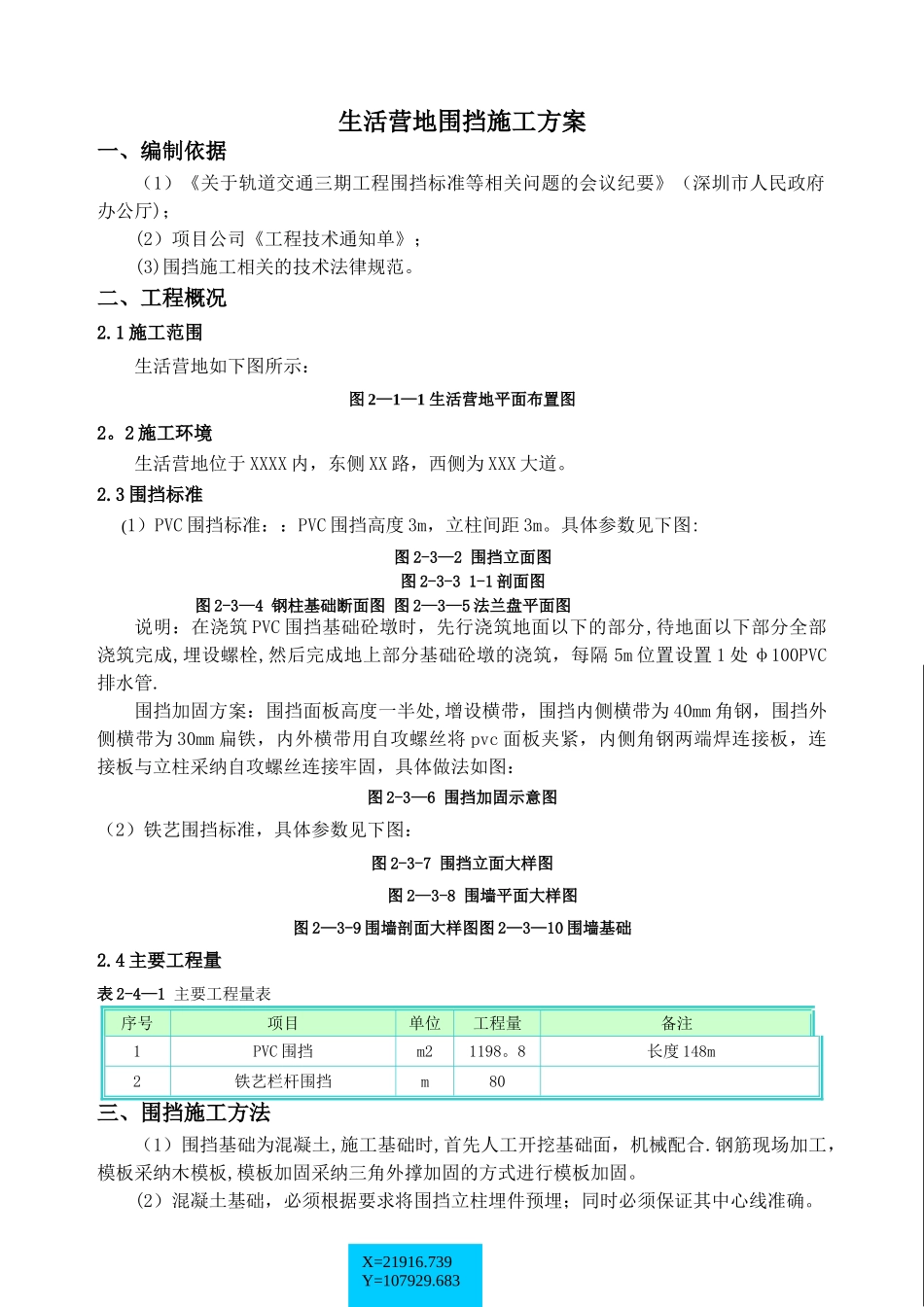

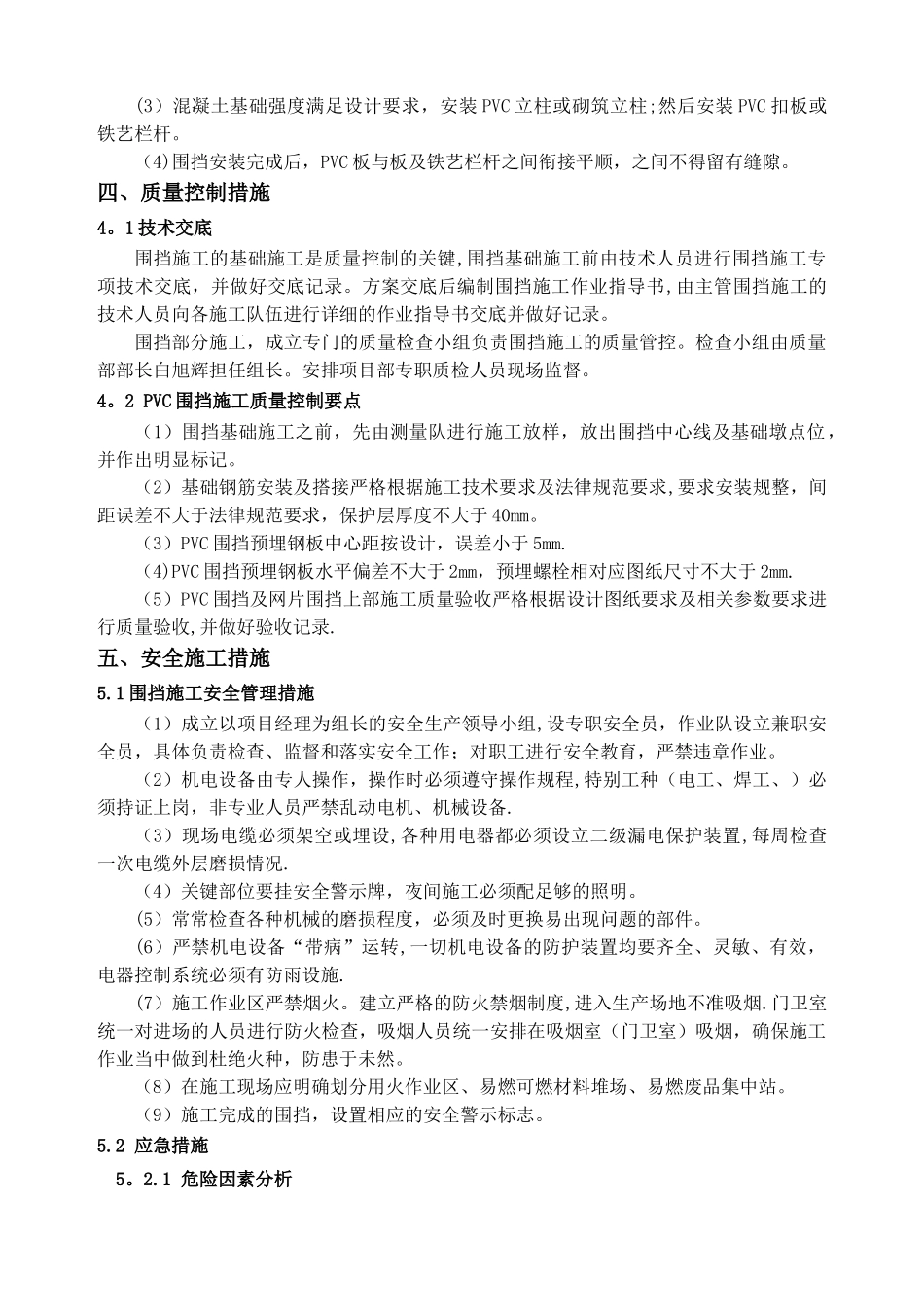

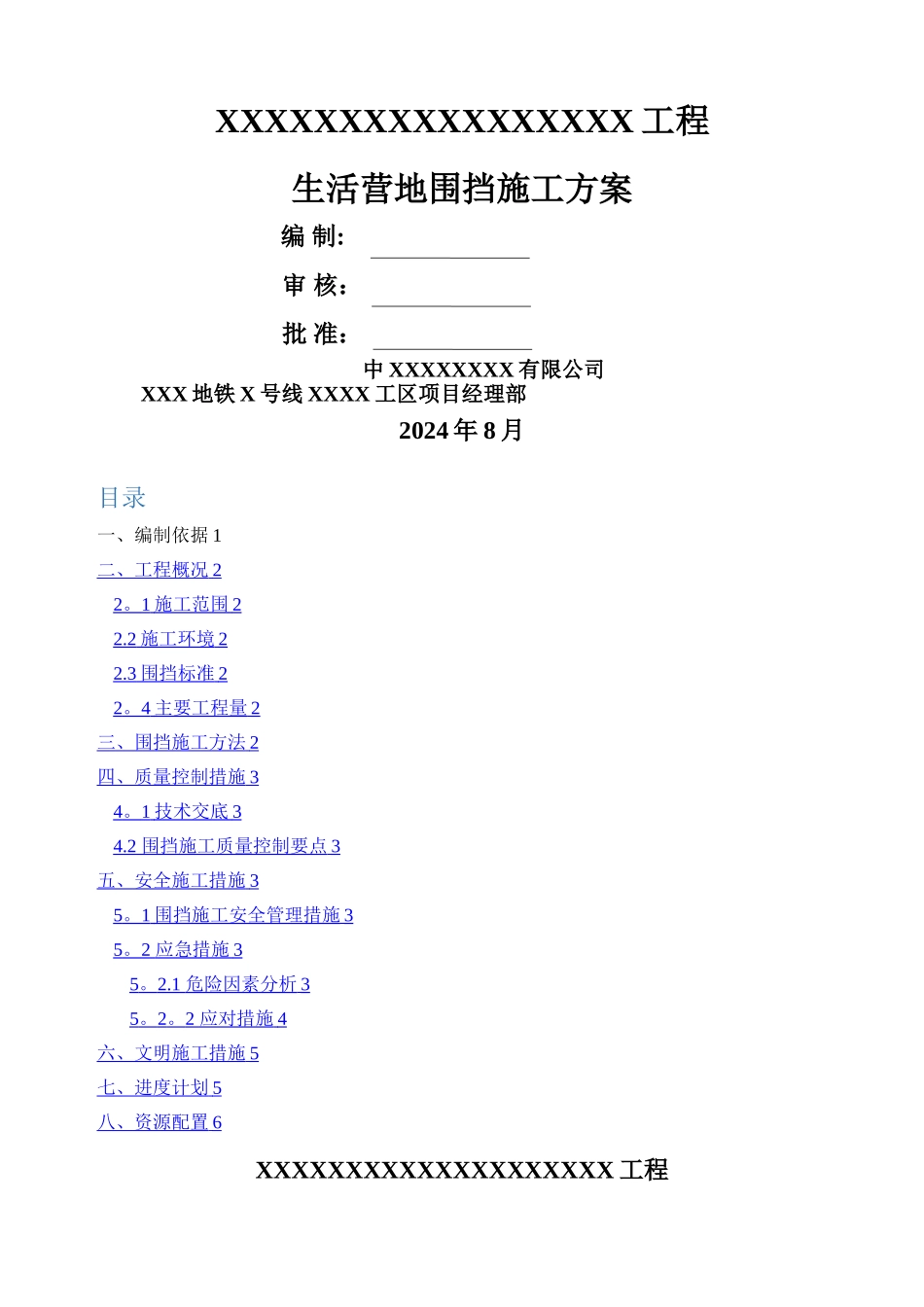

XXXXXXXXXXXXXXXXX 工程生活营地围挡施工方案编 制: 审 核： 批 准： 中 XXXXXXXX 有限公司XXX 地铁 X 号线 XXXX 工区项目经理部 2024 年 8 月目录一、编制依据 1二、工程概况 2 2 。 1 施工范围 2 2.2 施工环境 2 2.3 围挡标准 2 2 。 4 主要工程量 2 三、围挡施工方法 2 四、质量控制措施 3 4 。 1 技术交底 3 4.2 围挡施工质量控制要点 3 五、安全施工措施 3 5 。 1 围挡施工安全管理措施 3 5 。 2 应急措施 3 5 。 2.1 危险因素分析 3 5 。 2 。 2 应对措施 4 六、文明施工措施 5 七、进度计划 5 八、资源配置 6 XXXXXXXXXXXXXXXXXXXX 工程生活营地围挡施工方案一、编制依据（1）《关于轨道交通三期工程围挡标准等相关问题的会议纪要》（深圳市人民政府办公厅)；(2）项目公司《工程技术通知单》； (3)围挡施工相关的技术法律规范。二、工程概况2.1 施工范围生活营地如下图所示：图 2—1—1 生活营地平面布置图2。2 施工环境生活营地位于 XXXX 内，东侧 XX 路，西侧为 XXX 大道。2.3 围挡标准(1）PVC 围挡标准：：PVC 围挡高度 3m，立柱间距 3m。具体参数见下图:图 2-3—2 围挡立面图图 2-3-3 1-1 剖面图图 2-3—4 钢柱基础断面图 图 2—3—5 法兰盘平面图说明：在浇筑 PVC 围挡基础砼墩时，先行浇筑地面以下的部分,待地面以下部分全部浇筑完成,埋设螺栓,然后完成地上部分基础砼墩的浇筑，每隔 5m 位置设置 1 处 φ100PVC排水管.围挡加固方案：围挡面板高度一半处,增设横带，围挡内侧横带为 40mm 角钢，围挡外侧横带为 30mm 扁铁，内外横带用自攻螺丝将 pvc 面板夹紧，内侧角钢两端焊连接板，连接板与立柱采纳自攻螺丝连接牢固，具体做法如图：图 2-3—6 围挡加固示意图（2）铁艺围挡标准，具体参数见下图：图 2-3-7 围挡立面大样图图 2—3-8 围墙平面大样图图 2—3-9 围墙剖面大样图图 2—3—10 围墙基础2.4 主要工程量表 2-4—1 主要工程量表序号项目单位工程量备注1PVC 围挡m21198。8长度 148m2铁艺栏杆围挡m80三、围挡施工方法（1）围挡基础为混凝土,施工基础时,首先人工开挖基础面，机械配合.钢筋现场加工，模板采纳木模板,模板加固采纳三角外撑加固的方式进行模板加固。(2）混凝土基础，必须根据要求将围挡立柱埋件预埋；同时必须保证其中心线准确。X=21916.739Y=107929.683(3）混凝土基础强度...
