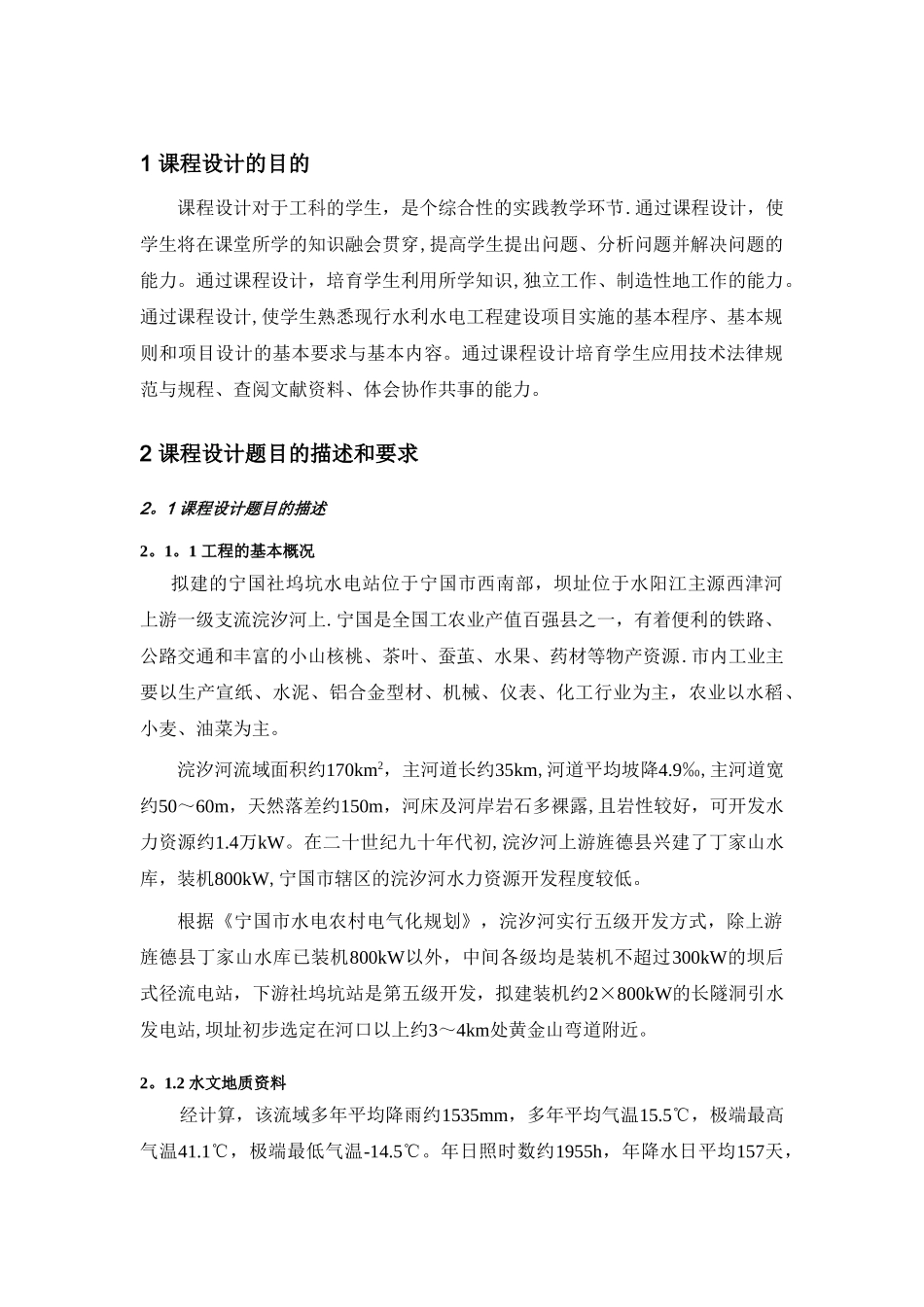

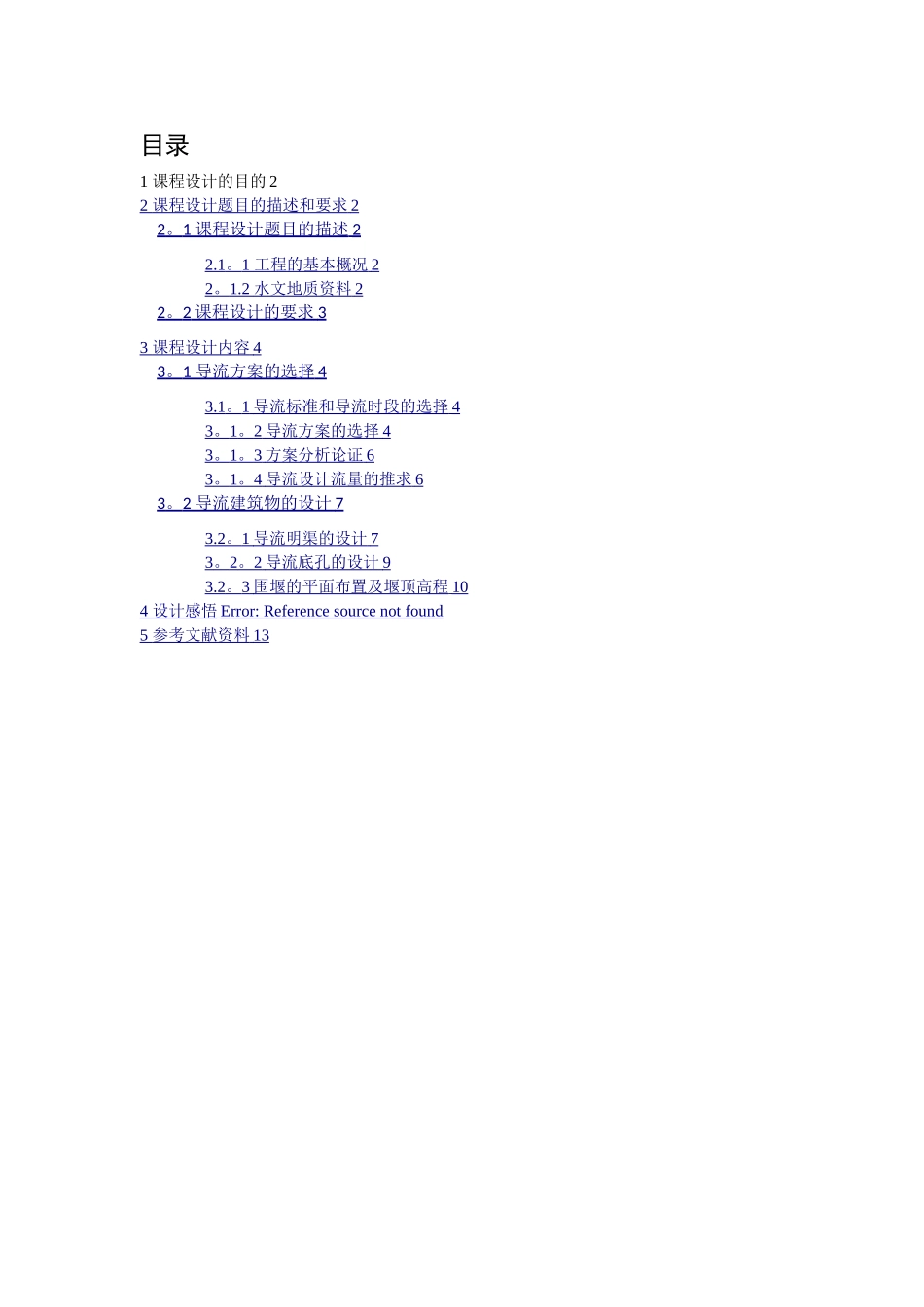

目录1 课程设计的目的 22 课程设计题目的描述和要求 2 2 。 1 课程设计题目的描述 2 2.1 。 1 工程的基本概况 2 2 。 1.2 水文地质资料 2 2 。 2 课程设计的要求 3 3 课程设计内容 4 3 。 1 导流方案的选择 4 3.1 。 1 导流标准和导流时段的选择 4 3 。 1 。 2 导流方案的选择 4 3 。 1 。 3 方案分析论证 6 3 。 1 。 4 导流设计流量的推求 6 3 。 2 导流建筑物的设计 7 3.2 。 1 导流明渠的设计 7 3 。 2 。 2 导流底孔的设计 9 3.2 。 3 围堰的平面布置及堰顶高程 10 4 设计感悟 Error: Reference source not found 5 参考文献资料 13 1 课程设计的目的课程设计对于工科的学生,是个综合性的实践教学环节.通过课程设计,使学生将在课堂所学的知识融会贯穿,提高学生提出问题、分析问题并解决问题的能力。通过课程设计,培育学生利用所学知识,独立工作、制造性地工作的能力。通过课程设计,使学生熟悉现行水利水电工程建设项目实施的基本程序、基本规则和项目设计的基本要求与基本内容。通过课程设计培育学生应用技术法律规范与规程、查阅文献资料、体会协作共事的能力。2 课程设计题目的描述和要求2。1 课程设计题目的描述2。1。1 工程的基本概况拟建的宁国社坞坑水电站位于宁国市西南部,坝址位于水阳江主源西津河上游一级支流浣汐河上.宁国是全国工农业产值百强县之一,有着便利的铁路、公路交通和丰富的小山核桃、茶叶、蚕茧、水果、药材等物产资源.市内工业主要以生产宣纸、水泥、铝合金型材、机械、仪表、化工行业为主,农业以水稻、小麦、油菜为主。浣汐河流域面积约170km2,主河道长约35km,河道平均坡降4.9‰,主河道宽约50~60m,天然落差约150m,河床及河岸岩石多裸露,且岩性较好,可开发水力资源约1.4万kW。在二十世纪九十年代初,浣汐河上游旌德县兴建了丁家山水库,装机800kW,宁国市辖区的浣汐河水力资源开发程度较低。根据《宁国市水电农村电气化规划》,浣汐河实行五级开发方式,除上游旌德县丁家山水库已装机800kW以外,中间各级均是装机不超过300kW的坝后式径流电站,下游社坞坑站是第五级开发,拟建装机约2×800kW的长隧洞引水发电站,坝址初步选定在河口以上约3~4km处黄金山弯道附近。2。1.2 水文地质资料经计算,该流域多年平均降雨约1535mm,多年平均气温15.5℃,极端最高气温41.1℃,极端最低气温-14.5℃。年日照时数约1955...
