施工电梯安装在车库顶板上时结构支撑方案-

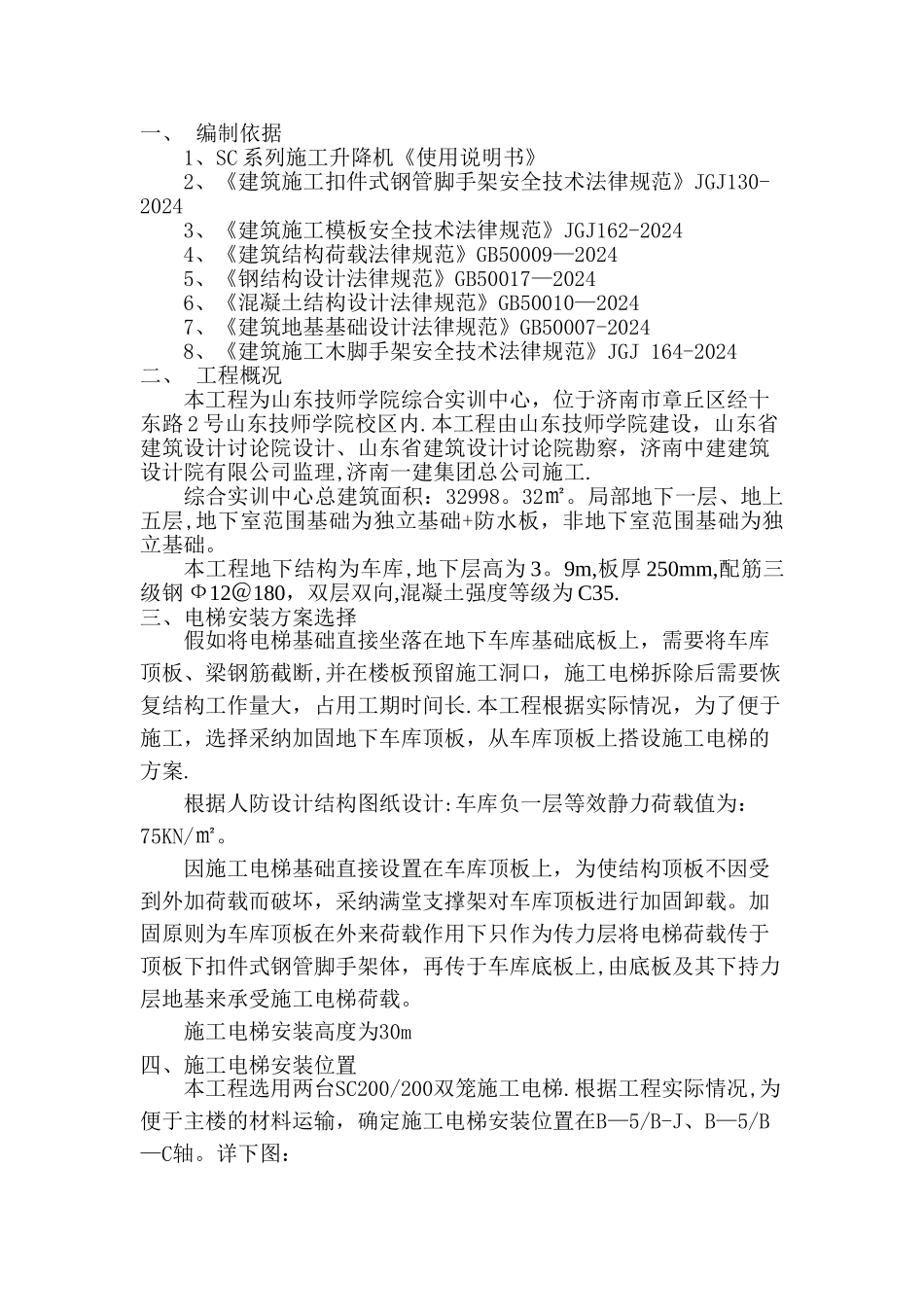

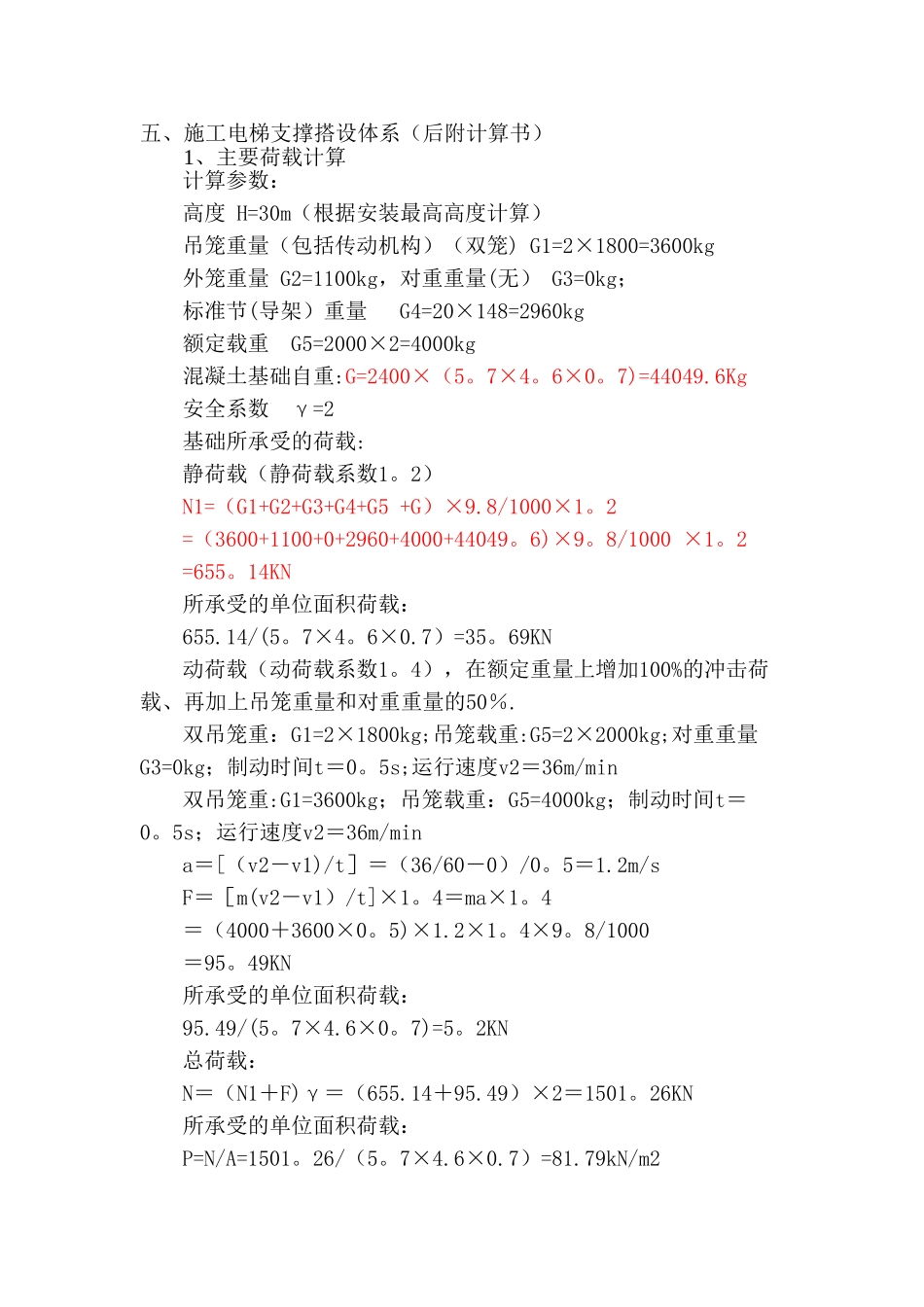

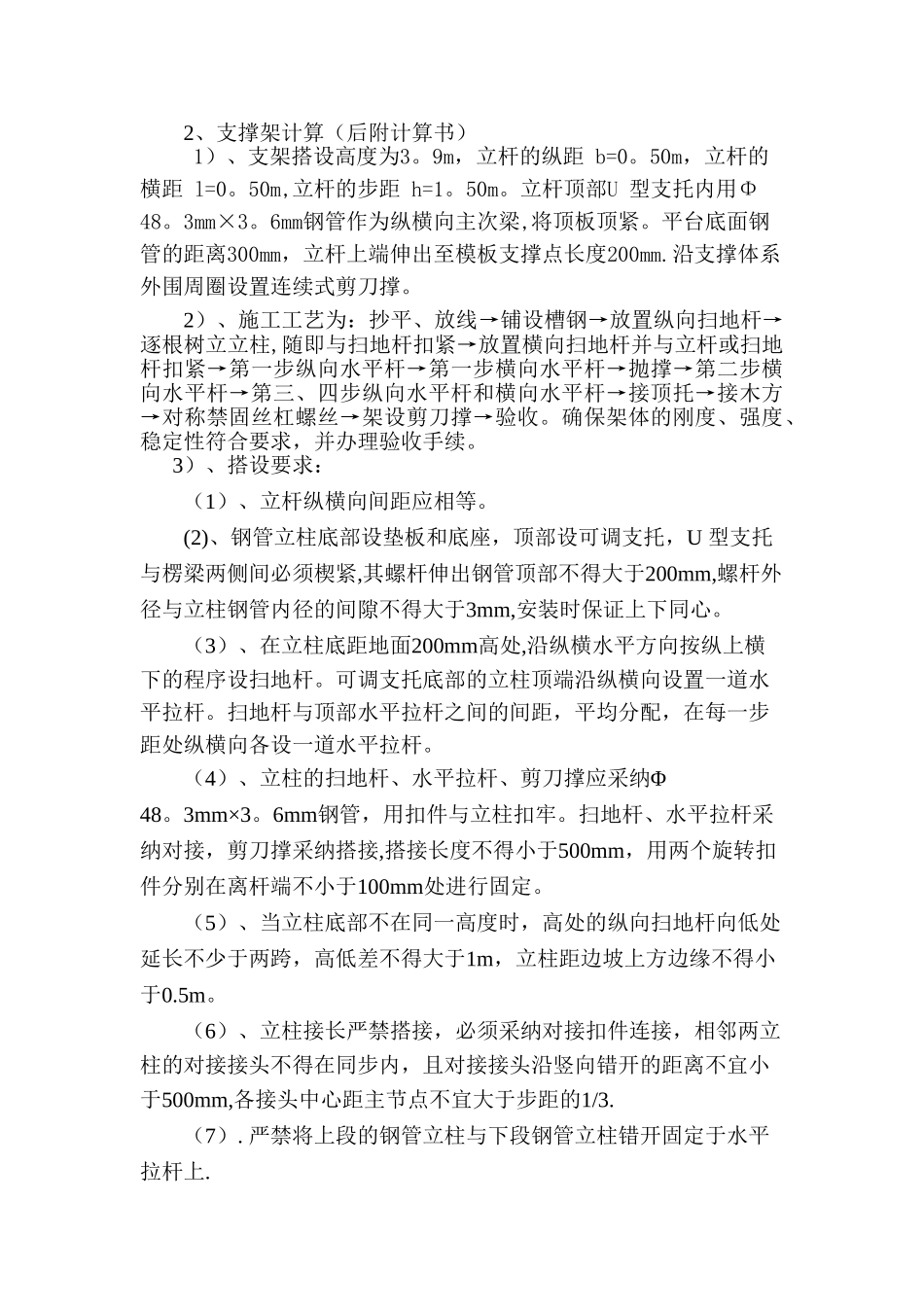

一、 编制依据1、SC 系列施工升降机《使用说明书》2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20243、《建筑施工模板安全技术法律规范》JGJ162-20244、《建筑结构荷载法律规范》GB50009—20245、《钢结构设计法律规范》GB50017—20246、《混凝土结构设计法律规范》GB50010—20247、《建筑地基基础设计法律规范》GB50007-20248、《建筑施工木脚手架安全技术法律规范》JGJ 164-2024二、 工程概况本工程为山东技师学院综合实训中心，位于济南市章丘区经十东路 2 号山东技师学院校区内.本工程由山东技师学院建设，山东省建筑设计讨论院设计、山东省建筑设计讨论院勘察，济南中建建筑设计院有限公司监理,济南一建集团总公司施工.综合实训中心总建筑面积：32998。32㎡。局部地下一层、地上五层,地下室范围基础为独立基础+防水板，非地下室范围基础为独立基础。本工程地下结构为车库,地下层高为 3。9m,板厚 250mm,配筋三级钢 Ф12＠180，双层双向,混凝土强度等级为 C35.三、电梯安装方案选择假如将电梯基础直接坐落在地下车库基础底板上，需要将车库顶板、梁钢筋截断,并在楼板预留施工洞口，施工电梯拆除后需要恢复结构工作量大，占用工期时间长.本工程根据实际情况，为了便于施工，选择采纳加固地下车库顶板，从车库顶板上搭设施工电梯的方案.根据人防设计结构图纸设计:车库负一层等效静力荷载值为：75KN/㎡。因施工电梯基础直接设置在车库顶板上，为使结构顶板不因受到外加荷载而破坏，采纳满堂支撑架对车库顶板进行加固卸载。加固原则为车库顶板在外来荷载作用下只作为传力层将电梯荷载传于顶板下扣件式钢管脚手架体，再传于车库底板上,由底板及其下持力层地基来承受施工电梯荷载。施工电梯安装高度为30m四、施工电梯安装位置本工程选用两台SC200/200双笼施工电梯.根据工程实际情况,为便于主楼的材料运输，确定施工电梯安装位置在B—5/B-J、B—5/B—C轴。详下图：五、施工电梯支撑搭设体系（后附计算书）1、主要荷载计算计算参数：高度 H=30m（根据安装最高高度计算）吊笼重量（包括传动机构）（双笼) G1=2×1800=3600kg外笼重量 G2=1100kg，对重重量(无） G3=0kg；标准节(导架）重量 G4=20×148=2960kg额定载重 G5=2000×2=4000kg混凝土基础自重:G=2400×（5。7×4。6×0。7)=44049.6Kg安全系数 γ=2基础所承受的荷载:静荷载（静荷载系数1。2）N1=（G1+G2+G3+G4+G5 +G）×9.8/1000×1。2=（3600+1100+0+2960+4000+4404...
