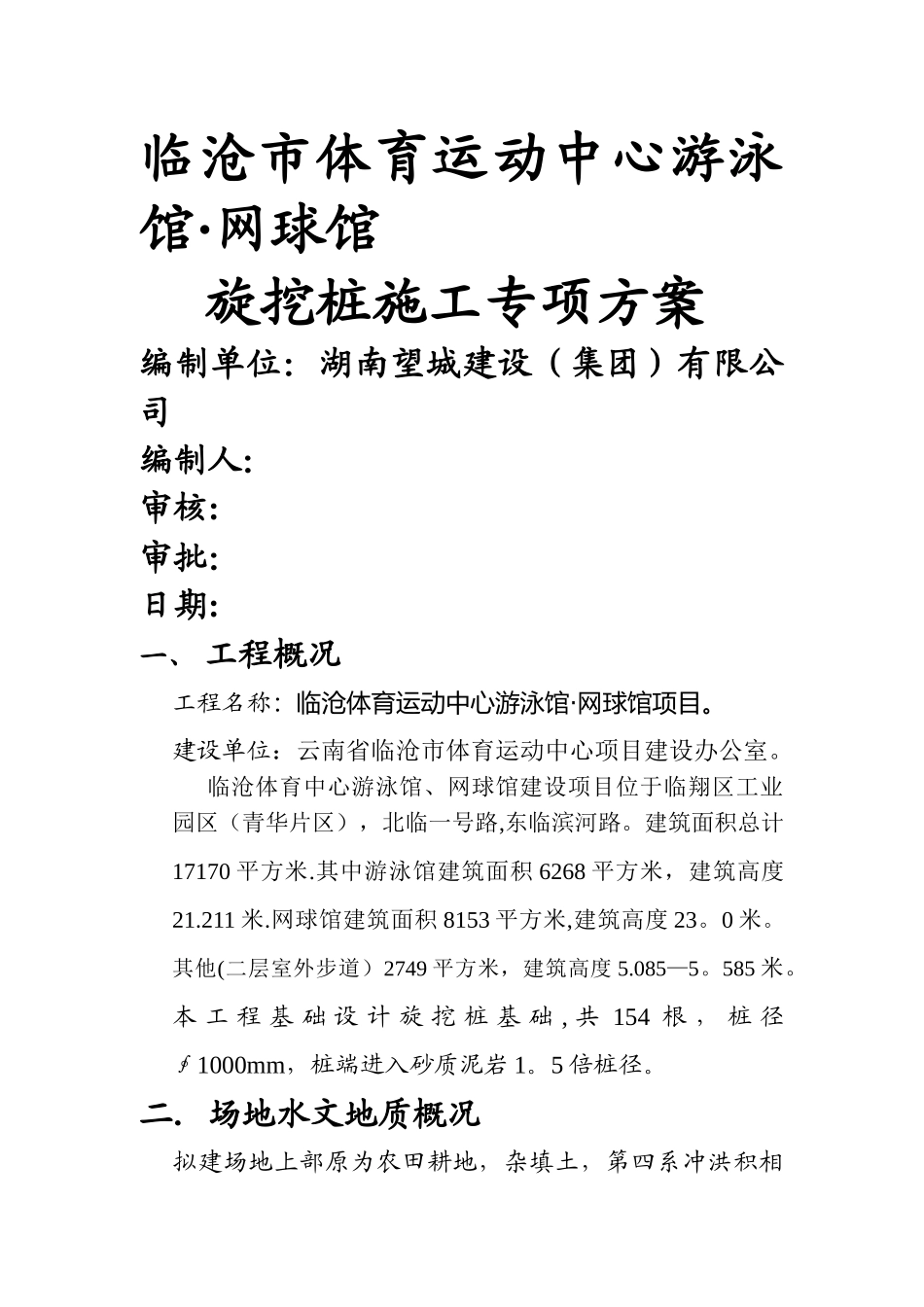

临沧市体育运动中心游泳馆·网球馆旋挖桩施工专项方案编制单位：湖南望城建设（集团）有限公司编制人：审核:审批：日期:一、 工程概况工程名称：临沧体育运动中心游泳馆·网球馆项目。建设单位：云南省临沧市体育运动中心项目建设办公室。临沧体育中心游泳馆、网球馆建设项目位于临翔区工业园区（青华片区），北临一号路,东临滨河路。建筑面积总计17170 平方米.其中游泳馆建筑面积 6268 平方米，建筑高度21.211 米.网球馆建筑面积 8153 平方米,建筑高度 23。0 米。其他(二层室外步道）2749 平方米，建筑高度 5.085—5。585 米。本 工 程 基 础 设 计 旋 挖 桩 基 础 , 共 154 根 ， 桩 径∮1000mm，桩端进入砂质泥岩 1。5 倍桩径。二．场地水文地质概况拟建场地上部原为农田耕地，杂填土，第四系冲洪积相含中砂粉质粘土层，中部分布有厚度较大的第四系冲积相砾砂层，其间夹有粉质粘土，泥炭质粘土,下伏基岩为第三系砂质泥岩，根据钻探深度揭露分为四个单元层（详地质堪探报告），由于本工程范围地下水位高，地下水位受季节影响大,且紧邻南汀河，地下水受南河河水补给，旋挖桩施工难度较大.三．机械设备投入计划1、旋挖钻机2 台2、钻斗桶 ￠1000MM 5 个3、岩土钻头￠1000MM 5 个4、钢护筒￠1200MM12 个5、电焊机4 台6、汽车吊1 台7、钢筋切断机2 台8、空压机1 台9、水平仪1 台10、全站仪1 台11、余泥运输车2 台12、挖土机1 台四、劳动力计划根据本工程的实际情况，为了加快旋挖桩施工进度,决定采纳二班作业制，24 小时连续作业.1、每台旋挖钻机每班 6 人，早晚二班，共 24 人.2、下钢筋笼，砼灌注班每班 6 人，早晚二班，共 12 人。3、钢筋笼制作及电焊，每班电焊工 4 人，钢筋工 6 人.4、吊车司机每班 1 人,共 2 人。5、挖机司机每班 1 人，共 2 人。6、电工每班 1 人，共 2 人。7、普工每班 5 人，共 10 人.五、施工进度计划(详见总进度横道图）六、主要施工方法及技术措施根据本工程的特点，设计要求，地质情况，给合公司以往的施工经验，为确保工程的施工质量和进度，我公司投入先进的旋挖钻孔设备进行施工，具体施工工艺如下：1. 测量定位采纳全站仪根据业主提供的定位控制坐标引测，对建筑物进行定位，并做好控制点的保护工作，然后采纳经纬仪及水准仪对桩位进行施测,用木桩加铁钉标定各桩位中心点，并将高程控制点引入场内，报业主及监理单位复核无误后方可施...
