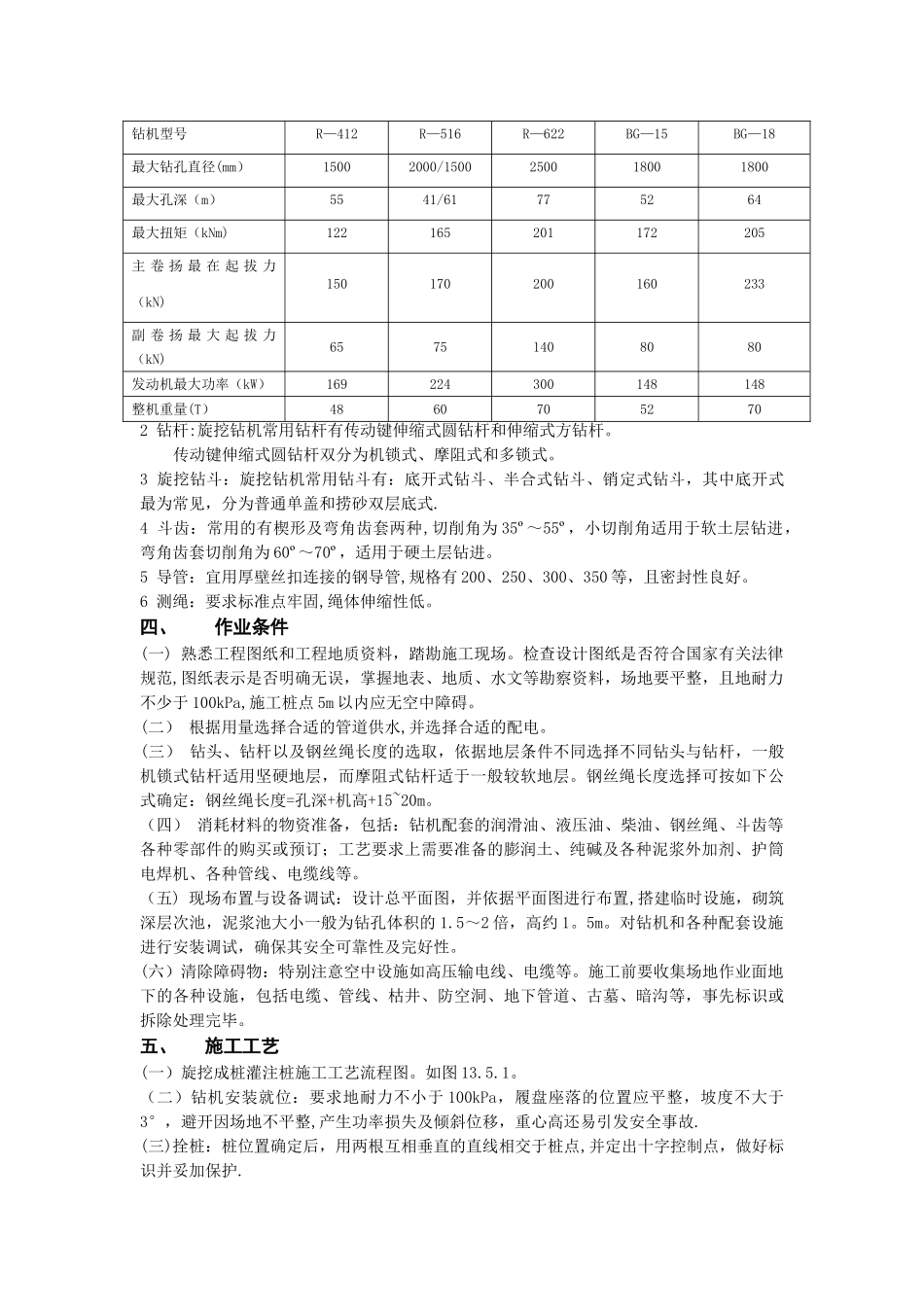

旋挖成孔灌注桩一、 一般规定1 旋挖成孔施工具有低噪音、低振动、扭矩大、成孔速度快、自带动力、无泥浆循环等特点,适用于对噪音、振动、泥浆污染要求严的场地施工。2 适用地层:除基岩、漂石等地层外,一般地层均可用旋挖方法成孔。3 成孔直径一般为 600~3000mm,一般最大孔深达 76m。4 多用于大型建(构)筑物(如大型立交桥、工业与民用建筑)基础桩、抗浮桩及用于基坑支护的护坡桩等。二、 材料要求1 预搅拌混凝土:坍落度一般要求为 180~200mm,和易性及标号符合设计要求,常用标号为C20~C40。2 钢筋:品种和规格均符合设计要求,并有出厂合格证及复试合格报告.3 垫块:用 1:3 水泥砂浆埋 22#火烧丝提前预制或用水泥砂浆做成轻式预制块或采纳塑料卡。4 火烧丝:规格 18~22#。5 盖板:盖孔使用。6 钻机耗材:液压油、齿轮油、润滑油、柴油、钢丝绳、斗齿、齿座、销垫等符合要求。7 泥浆制备材料;膨润土、纯碱、外加剂等符合要求.三、 主要机具一般采纳进口或国产旋挖钻机及与之相配套的各类钻头、泥浆泵、泥浆管、导管、电焊机、测绳等。1 旋挖钻机:目前国内常用旋挖钻机主要有意大利 R—208、R—312、R—412、R—516、R—618、R—622、R—725、R—825、R—930,德国 BG-15、BG-18、BG-22、BG-25 及日本的旋挖钻机。表 1 旋挖钻机主要技术性能参数表钻机型号R—412R—516R—622BG—15BG—18最大钻孔直径(mm)15002000/1500250018001800最大孔深(m)5541/61775264最大扭矩(kNm)122165201172205主 卷 扬 最 在 起 拔 力(kN)150170200160233副 卷 扬 最 大 起 拔 力(kN)65751408080发动机最大功率(kW)169224300148148整机重量(T)48607052702 钻杆:旋挖钻机常用钻杆有传动键伸缩式圆钻杆和伸缩式方钻杆。传动键伸缩式圆钻杆双分为机锁式、摩阻式和多锁式。3 旋挖钻斗:旋挖钻机常用钻斗有:底开式钻斗、半合式钻斗、销定式钻斗,其中底开式最为常见,分为普通单盖和捞砂双层底式.4 斗齿:常用的有楔形及弯角齿套两种,切削角为 35º~55º,小切削角适用于软土层钻进,弯角齿套切削角为 60º~70º,适用于硬土层钻进。5 导管:宜用厚壁丝扣连接的钢导管,规格有 200、250、300、350 等,且密封性良好。6 测绳:要求标准点牢固,绳体伸缩性低。四、 作业条件(一) 熟悉工程图纸和工程地质资料,踏勘施工现场。检查设计图纸是否符合国家有关法律规范,图纸表示是否明确无误,掌握地表、地质、水...
