某工程基坑止水帷幕深度计算书

某工程基坑止水帷幕深度计算书_第1页
1/2
某工程基坑止水帷幕深度计算书_第2页
2/2

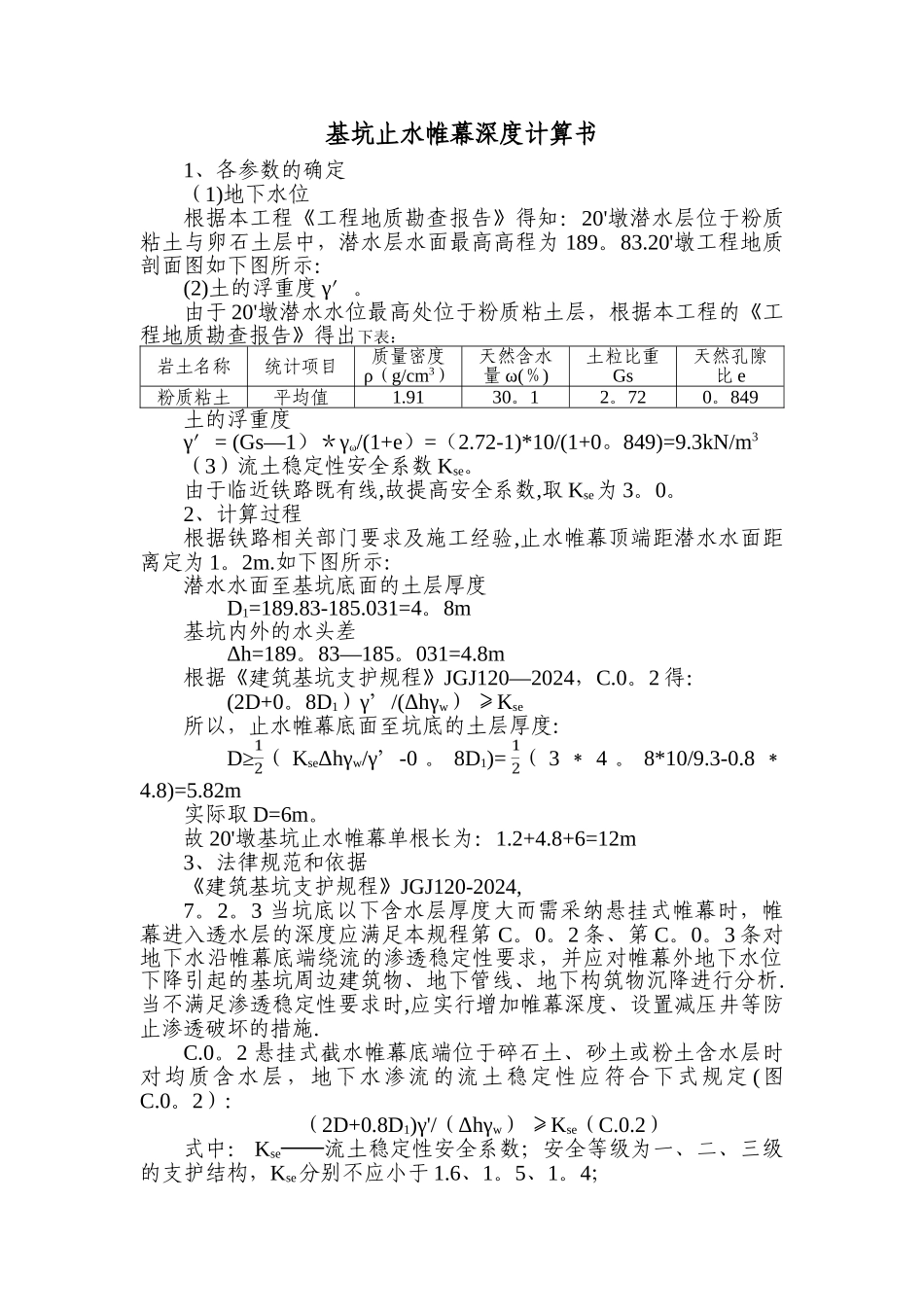

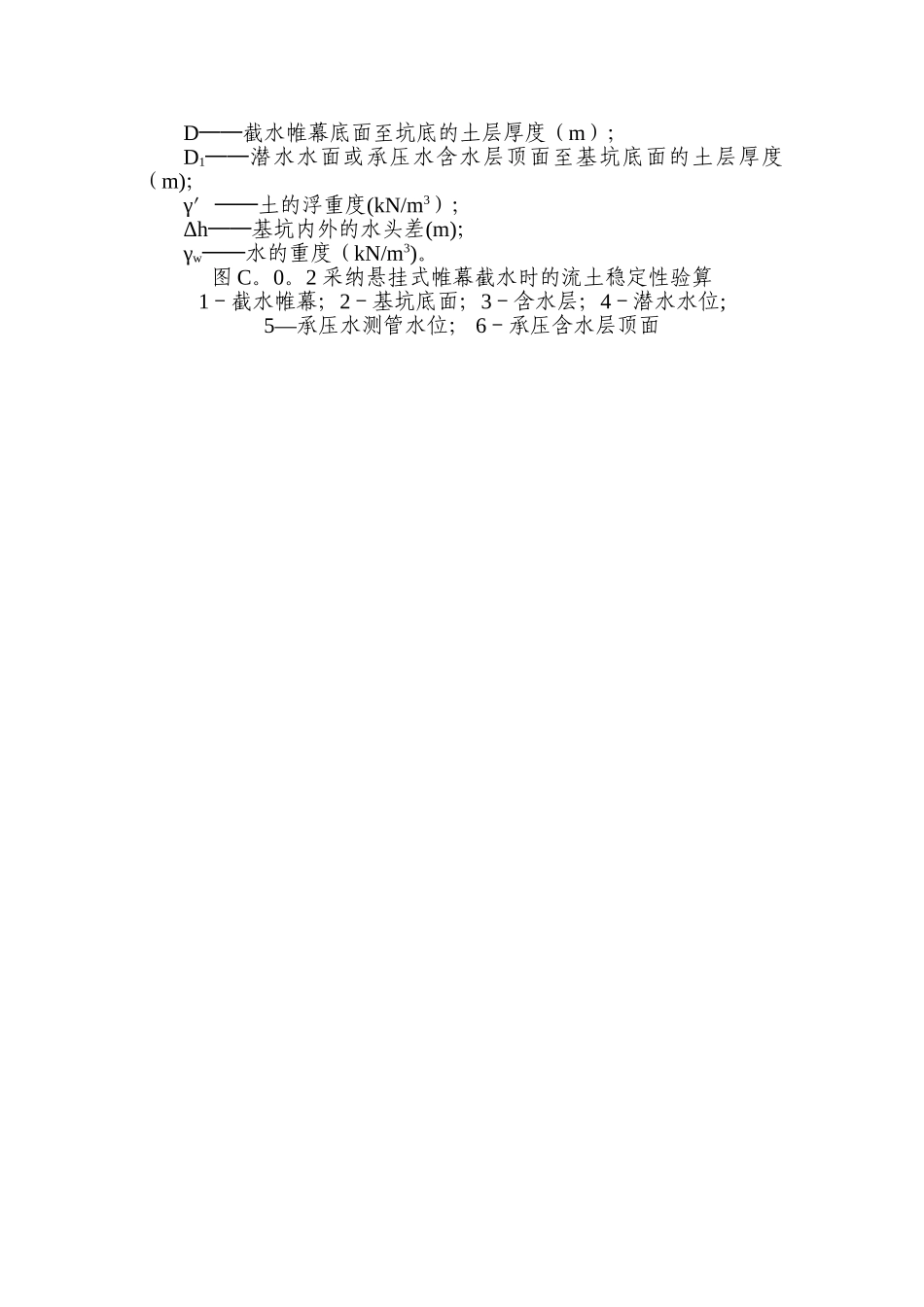

基坑止水帷幕深度计算书1、各参数的确定(1)地下水位根据本工程《工程地质勘查报告》得知:20'墩潜水层位于粉质粘土与卵石土层中,潜水层水面最高高程为 189。83.20'墩工程地质剖面图如下图所示:(2)土的浮重度 γ'。由于 20'墩潜水水位最高处位于粉质粘土层,根据本工程的《工程地质勘查报告》得出下表:岩土名称统计项目质量密度ρ(g/cm3)天然含水量 ω(%)土粒比重Gs天然孔隙比 e粉质粘土平均值1.9130。12。720。849土的浮重度γ'= (Gs—1)*γω/(1+e)=(2.72-1)*10/(1+0。849)=9.3kN/m3(3)流土稳定性安全系数 Kse。由于临近铁路既有线,故提高安全系数,取 Kse为 3。0。2、计算过程根据铁路相关部门要求及施工经验,止水帷幕顶端距潜水水面距离定为 1。2m.如下图所示:潜水水面至基坑底面的土层厚度D1=189.83-185.031=4。8m基坑内外的水头差Δh=189。83—185。031=4.8m根据《建筑基坑支护规程》JGJ120—2024,C.0。2 得:(2D+0。8D1)γ’/(Δhγw) ≥Kse所以,止水帷幕底面至坑底的土层厚度:D≥ ( KseΔhγw/γ’-0 。 8D1)= ( 3 * 4 。 8*10/9.3-0.8 *4.8)=5.82m实际取 D=6m。故 20'墩基坑止水帷幕单根长为:1.2+4.8+6=12m3、法律规范和依据《建筑基坑支护规程》JGJ120-2024,7。2。3 当坑底以下含水层厚度大而需采纳悬挂式帷幕时,帷幕进入透水层的深度应满足本规程第 C。0。2 条、第 C。0。3 条对地下水沿帷幕底端绕流的渗透稳定性要求,并应对帷幕外地下水位下降引起的基坑周边建筑物、地下管线、地下构筑物沉降进行分析.当不满足渗透稳定性要求时,应实行增加帷幕深度、设置减压井等防止渗透破坏的措施.C.0。2 悬挂式截水帷幕底端位于碎石土、砂土或粉土含水层时对均质含水层,地下水渗流的流土稳定性应符合下式规定 (图C.0。2):(2D+0.8D1)γ'/(Δhγw) ≥Kse(C.0.2)式中: Kse──流土稳定性安全系数;安全等级为一、二、三级的支护结构,Kse分别不应小于 1.6、1。5、1。4;D──截水帷幕底面至坑底的土层厚度(m);D1──潜水水面或承压水含水层顶面至基坑底面的土层厚度(m);γ'──土的浮重度(kN/m3);Δh──基坑内外的水头差(m);γw──水的重度(kN/m3)。图 C。0。2 采纳悬挂式帷幕截水时的流土稳定性验算1-截水帷幕;2-基坑底面;3-含水层;4-潜水水位;5—承压水测管水位; 6-承压含水层顶面
