某斜拉桥悬拼法施工工艺

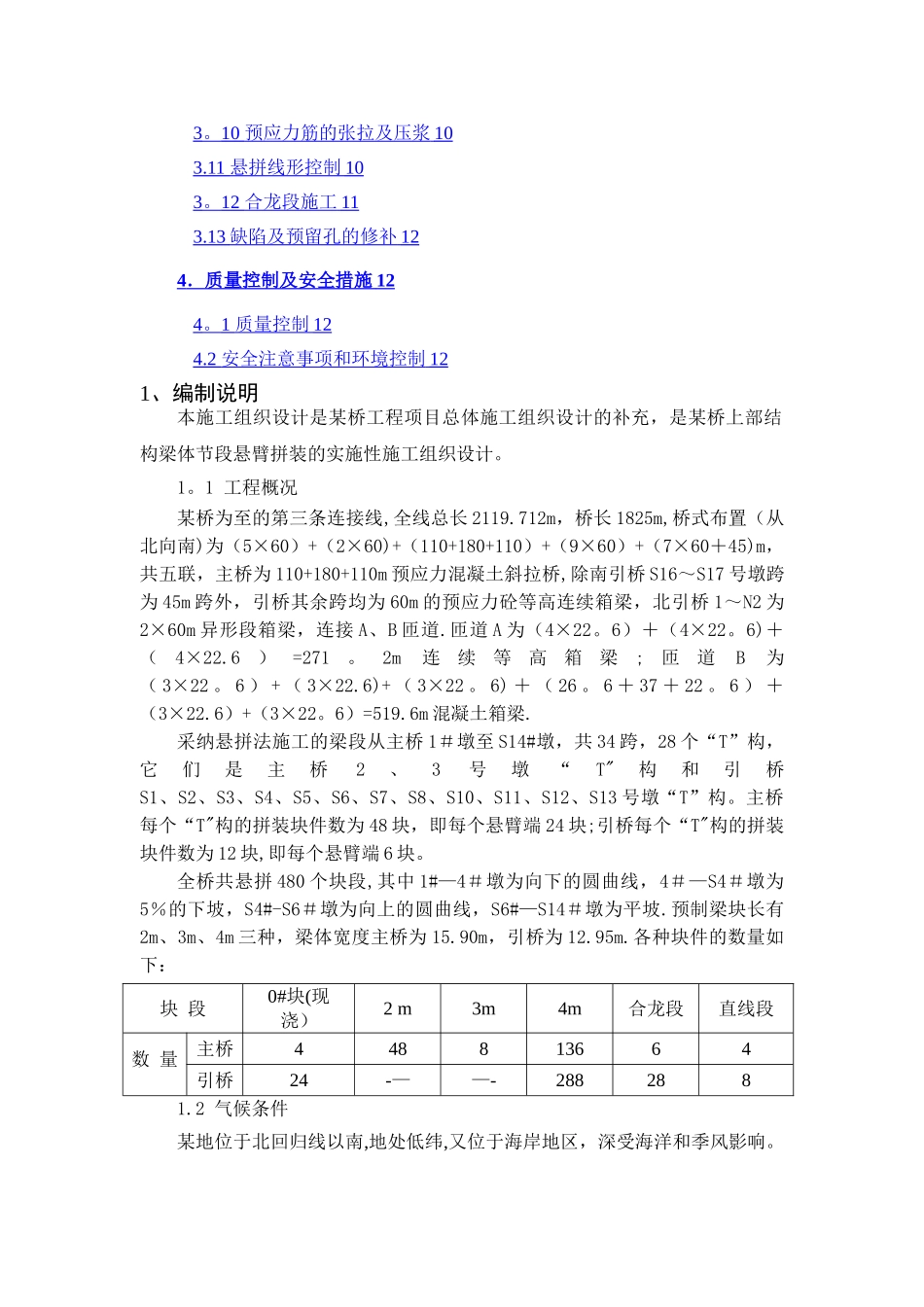

某跨海大桥(引桥）预应力连续梁悬拼法施工工艺（修改稿）二○○三年 8 月目录1、编制说明 31 。 1 工程概况 1 1.2 气候条件 1 1 。 3 编制依据 2 2 、施工准备 2 2.1 场地布置 2 2 。 2 主要机具设备 2 2 。 3 材料组织 3 2.4 劳动力组织 3 2 。 5 进度计划 3 3 、节段悬拼 4 3 。 1 概述 4 3 。 2 节段悬拼流程 4 3 。 3 节段悬拼质量标准 5 3 。 4 节段预制及存放 5 3.5 胶拼面处理 5 3 。 6 节段整修 6 3 。 6 悬拼吊架 6 3 。 7 节段起吊与运输 7 3 。 8 湿接缝施工 7 3 。 9 节段的胶拼 7 3.9 。 1 节段胶拼工艺流程 7 3 。 9 。 2 节段胶拼准备工作 8 3 。 9.3 节段胶拼 8 3 。 10 预应力筋的张拉及压浆 10 3.11 悬拼线形控制 10 3 。 12 合龙段施工 11 3.13 缺陷及预留孔的修补 12 4 ．质量控制及安全措施 12 4 。 1 质量控制 12 4.2 安全注意事项和环境控制 12 1、编制说明本施工组织设计是某桥工程项目总体施工组织设计的补充，是某桥上部结构梁体节段悬臂拼装的实施性施工组织设计。 1。1 工程概况某桥为至的第三条连接线,全线总长 2119.712m，桥长 1825m,桥式布置（从北向南)为（5×60）+（2×60)+（110+180+110）+（9×60）+（7×60＋45)m，共五联，主桥为 110+180+110m 预应力混凝土斜拉桥,除南引桥 S16～S17 号墩跨为 45m 跨外，引桥其余跨均为 60m 的预应力砼等高连续箱梁，北引桥 1～N2 为2×60m 异形段箱梁，连接 A、B 匝道.匝道 A 为（4×22。6）＋（4×22。6)＋（4×22.6）=271。2m连续等高箱梁;匝道B为（ 3×22 。 6 ） + （ 3×22.6)+ （ 3×22 。 6) ＋ （ 26 。 6 ＋ 37 ＋ 22 。 6 ） ＋（3×22.6）+（3×22。6）=519.6m 混凝土箱梁.采纳悬拼法施工的梁段从主桥 1＃墩至 S14#墩，共 34 跨，28 个“T”构，它们是主桥2、3号墩“T"构和引桥S1、S2、S3、S4、S5、S6、S7、S8、S10、S11、S12、S13 号墩“T”构。主桥每个“T"构的拼装块件数为 48 块，即每个悬臂端 24 块;引桥每个“T"构的拼装块件数为 12 块,即每个悬臂端 6 块。全桥共悬拼 480 个块段,其中 1#—4＃墩为向下的圆曲线，4＃—S4＃墩为5％的下坡，S4#-S6＃墩为向上的圆曲线，S6#—S14＃墩为平坡.预制梁块长有2m、3m、4m 三种，梁体宽度主桥为 15.90m，...
