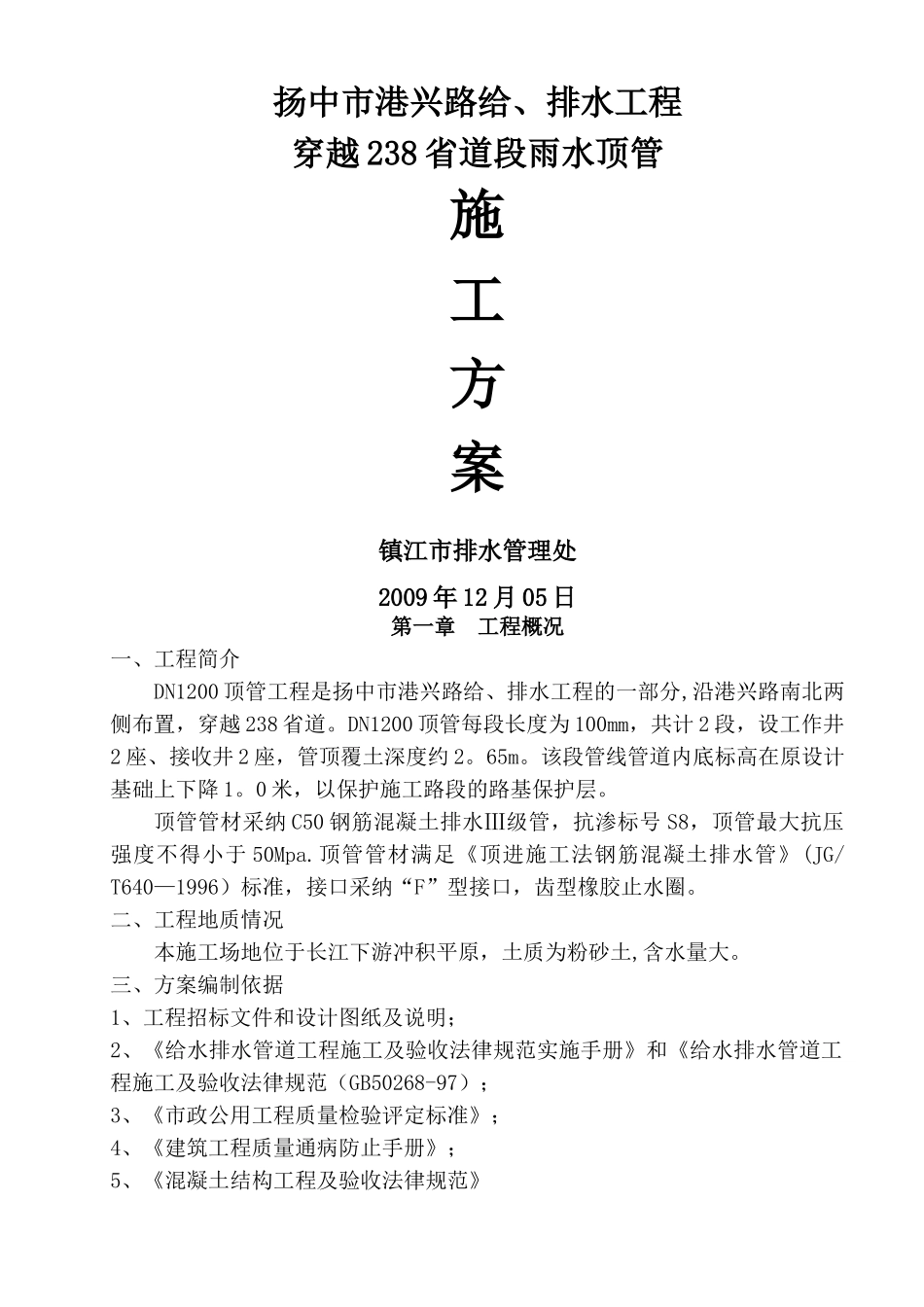

扬中市港兴路给、排水工程穿越 238 省道段雨水顶管施工方案镇江市排水管理处2009 年 12 月 05 日第一章 工程概况一、工程简介DN1200 顶管工程是扬中市港兴路给、排水工程的一部分,沿港兴路南北两侧布置，穿越 238 省道。DN1200 顶管每段长度为 100mm，共计 2 段，设工作井2 座、接收井 2 座，管顶覆土深度约 2。65m。该段管线管道内底标高在原设计基础上下降 1。0 米，以保护施工路段的路基保护层。顶管管材采纳 C50 钢筋混凝土排水Ⅲ级管，抗渗标号 S8，顶管最大抗压强度不得小于 50Mpa.顶管管材满足《顶进施工法钢筋混凝土排水管》(JG/T640—1996）标准，接口采纳“F”型接口，齿型橡胶止水圈。二、工程地质情况本施工场地位于长江下游冲积平原，土质为粉砂土,含水量大。三、方案编制依据1、工程招标文件和设计图纸及说明；2、《给水排水管道工程施工及验收法律规范实施手册》和《给水排水管道工程施工及验收法律规范（GB50268-97）；3、《市政公用工程质量检验评定标准》；4、《建筑工程质量通病防止手册》；5、《混凝土结构工程及验收法律规范》6、《市政地下工程施工及验收法律规范》;7、《建筑安装工人安全技术操作规程》；第二章 施工总体布署和施工组织管理网络一、 施工总体布署本工程计划总工期 40 个工作日,根据工程量及总工期、节点控制工期，根据关键设备（顶管机等）的工作效率及人员组织，本工程拟设工作井接收井工段、顶管工段 2 个工段，每个工段的工作内容及作业面数量如下:（一）工作井接收井施工工作内容：工作井总计 2 座，接收井 2 座,包括钢板井制作、下沉、底板施工等。工作井、接收井计划工期 20 个工作日。(二)顶管施工工作内容：DN1200mm 顶管 200m，顶管用一套设备.顶管计划工期 20 个工作日。二、施工组织管理（一）施工总平面布置 （1）设备停置场地现场堆放设备为起重门吊、主千斤顶、主油泵、控制柜等。其他设备比如挖掘机等相关机械属于临时性设备，不放置在施工场地内。(2）材料堆放本工程钢筋、钢板等材料的堆放场地设置在工作井,所有材料管理由材料员统一管理，并分类放置，保证所用材料的数量、清洁和完整。（3）施工用电由于顶管施工采纳机械化施工，现场施工用电必须满足施工的正常要求，根据顶管掘进机和现场施工设备的功率，每个工作井用电必须满足 100KW 的施工用电要求。（4）施工用水施工用水采纳附近管网的自来水作为生产和生活用水。(5)办公室生活及办...
