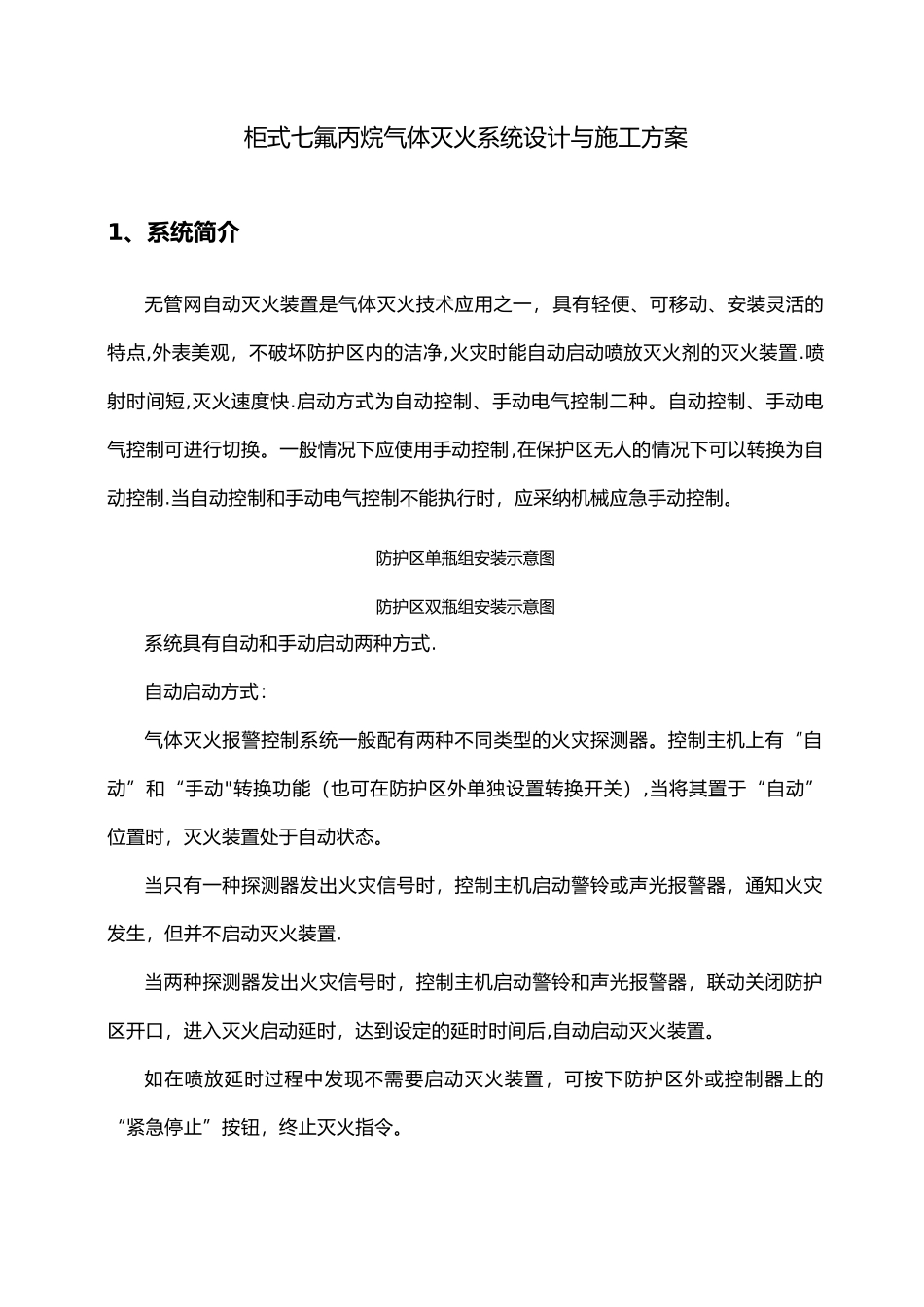

柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点,外表美观，不破坏防护区内的洁净,火灾时能自动启动喷放灭火剂的灭火装置.喷射时间短,灭火速度快.启动方式为自动控制、手动电气控制二种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制.当自动控制和手动电气控制不能执行时，应采纳机械应急手动控制。防护区单瓶组安装示意图防护区双瓶组安装示意图系统具有自动和手动启动两种方式.自动启动方式：气体灭火报警控制系统一般配有两种不同类型的火灾探测器。控制主机上有“自动”和“手动"转换功能（也可在防护区外单独设置转换开关）,当将其置于“自动”位置时，灭火装置处于自动状态。当只有一种探测器发出火灾信号时，控制主机启动警铃或声光报警器，通知火灾发生，但并不启动灭火装置.当两种探测器发出火灾信号时，控制主机启动警铃和声光报警器，联动关闭防护区开口，进入灭火启动延时，达到设定的延时时间后,自动启动灭火装置。如在喷放延时过程中发现不需要启动灭火装置，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令。手动启动方式当转换开关置于“手动"位置时，灭火装置处于手动状态。在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器,通知火灾发生,但并不启动灭火装置.此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮,可以启动灭火装置.注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火装置。柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间,或虽然有储存间，但输送距离较远,不能满足工程设计要求，或防护区内不便安装系统管网时,可使用本装置.2、设计方案省监狱管理局机房面积 52 平方米，房间高度 3.6 米。根据 GB50370-2024《气体灭火系统设计法律规范》设计浓度为 8％。药剂用量计算公式：计算公式:其中：W —— 灭火设计用量或惰化设计用量(kg）K -— 海拔高度修正系数V -— 防护区的净容积（m³）S —— 灭火剂过热蒸汽在 101KPa 大气压和防护区最低环境温度下的比容（m³/kg），按公式计算:S=0.1269+0。000513·T，T 为防护区内...
