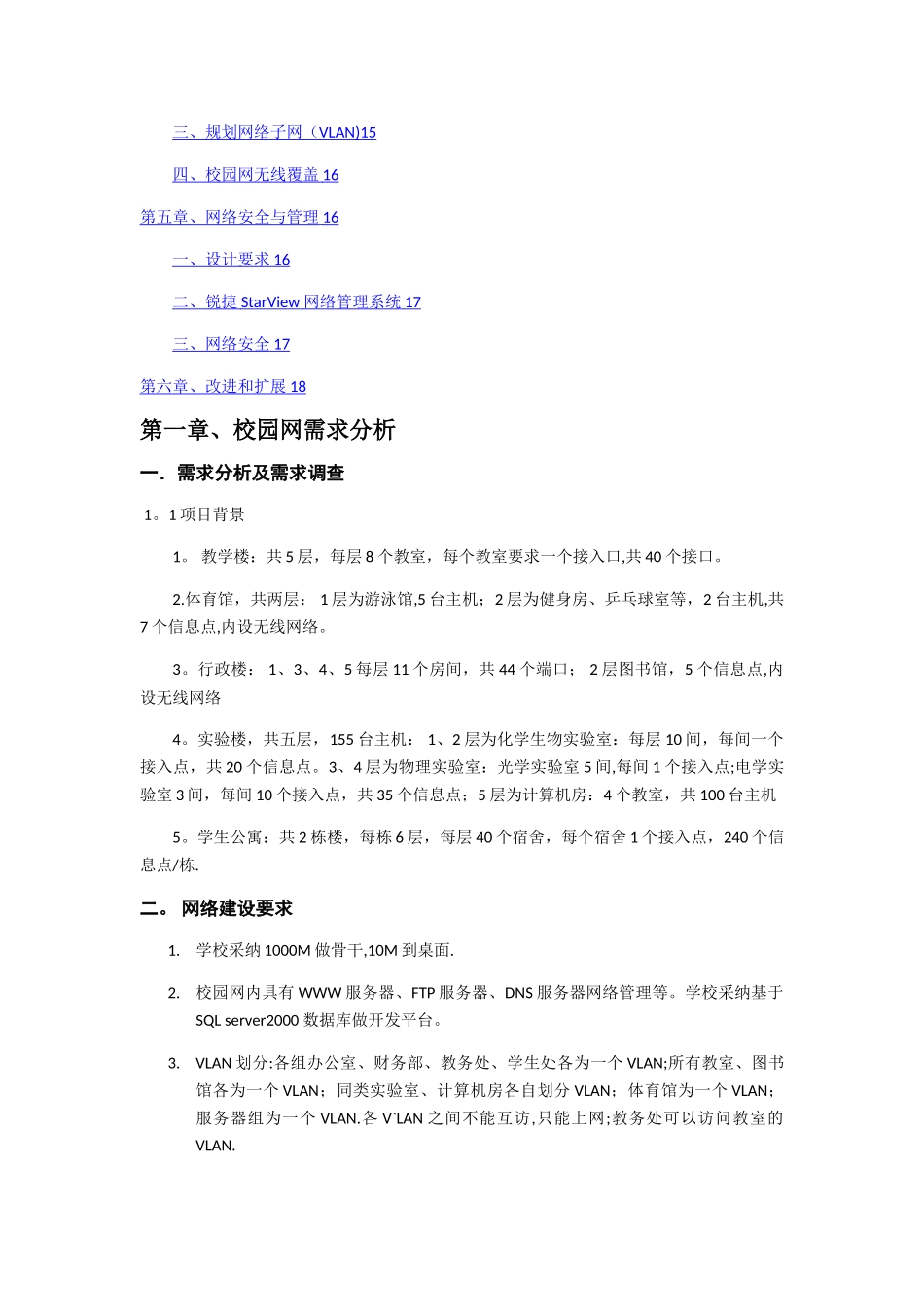

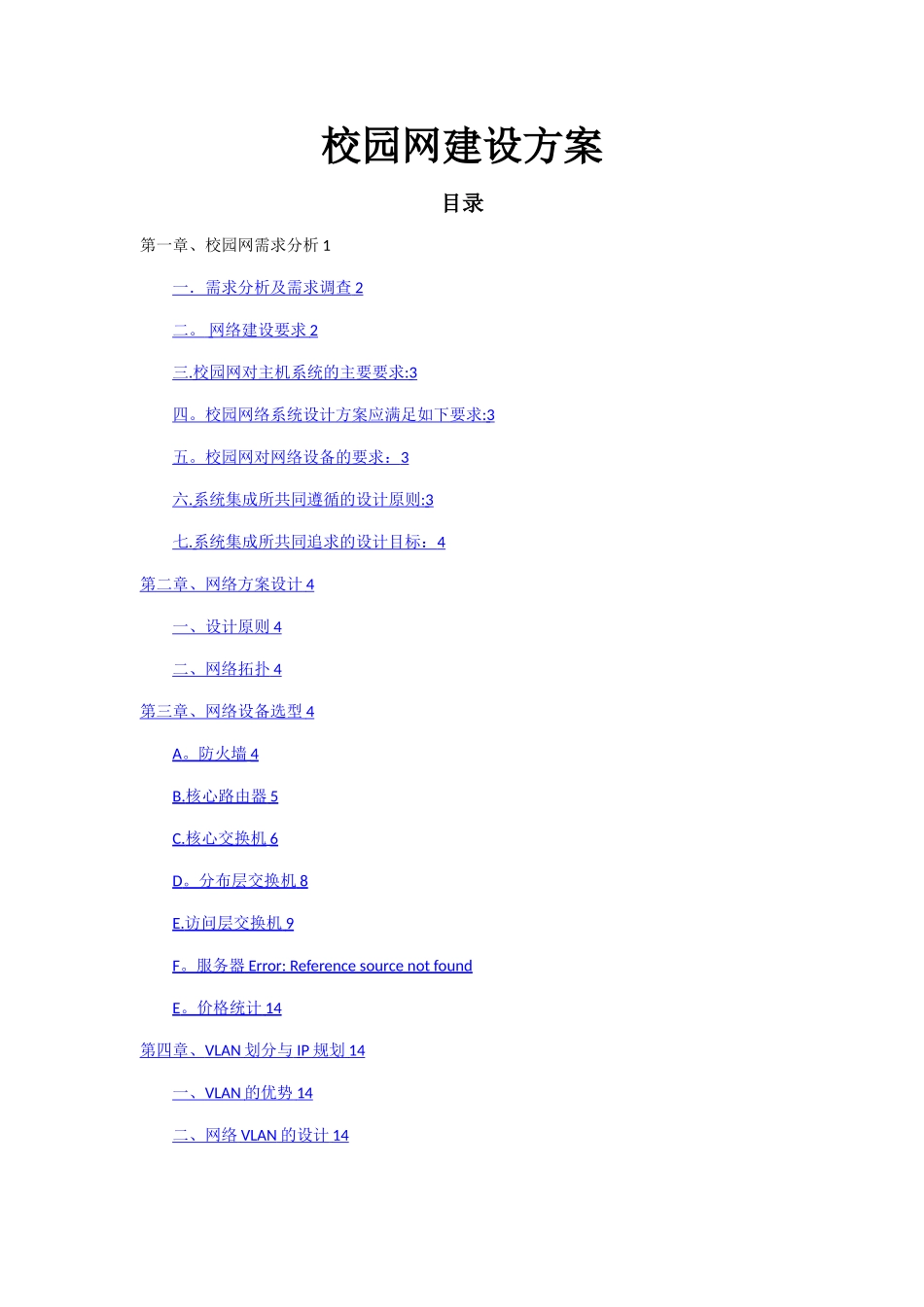

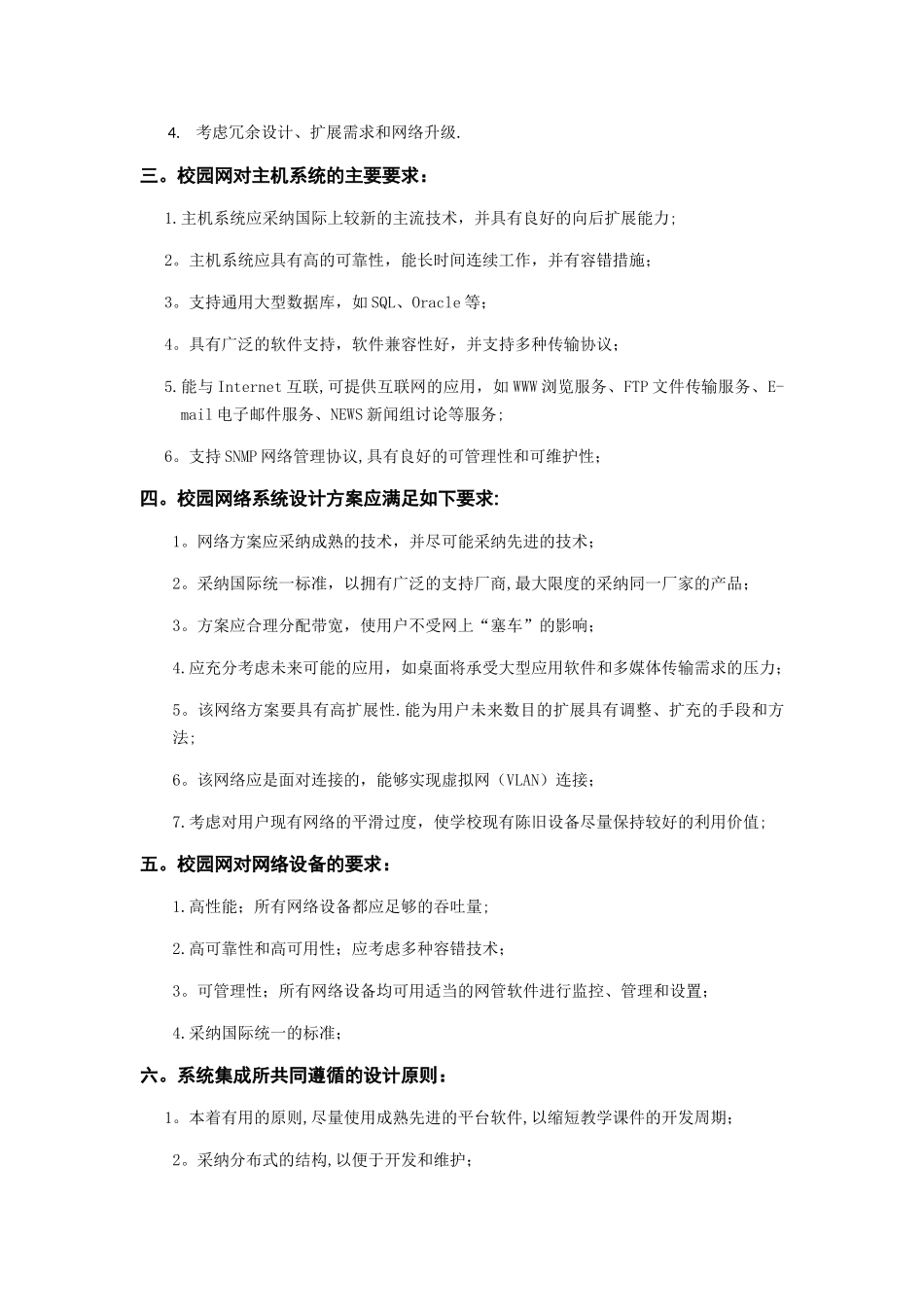

校园网建设方案目录第一章、校园网需求分析 1一．需求分析及需求调查 2 二。 网络建设要求 2 三 . 校园网对主机系统的主要要求 : 3 四。校园网络系统设计方案应满足如下要求 : 3 五。校园网对网络设备的要求： 3 六 . 系统集成所共同遵循的设计原则 : 3 七 . 系统集成所共同追求的设计目标： 4 第二章、网络方案设计 4 一、设计原则 4 二、网络拓扑 4 第三章、网络设备选型 4 A 。防火墙 4 B. 核心路由器 5 C. 核心交换机 6 D 。分布层交换机 8 E. 访问层交换机 9 F 。服务器 Error: Reference source not found E 。价格统计 14 第四章、 VLAN 划分与 IP 规划 14 一、 VLAN 的优势 14 二、网络 VLAN 的设计 14 三、规划网络子网（ VLAN) 15 四、校园网无线覆盖 16 第五章、网络安全与管理 16 一、设计要求 16 二、锐捷 StarView 网络管理系统 17 三、网络安全 17 第六章、改进和扩展 18 第一章、校园网需求分析一．需求分析及需求调查 1。1 项目背景1。 教学楼：共 5 层，每层 8 个教室，每个教室要求一个接入口,共 40 个接口。2.体育馆，共两层： 1 层为游泳馆,5 台主机；2 层为健身房、乒乓球室等，2 台主机,共7 个信息点,内设无线网络。3。行政楼： 1、3、4、5 每层 11 个房间，共 44 个端口； 2 层图书馆，5 个信息点,内设无线网络4。实验楼，共五层，155 台主机： 1、2 层为化学生物实验室：每层 10 间，每间一个接入点，共 20 个信息点。3、4 层为物理实验室：光学实验室 5 间,每间 1 个接入点;电学实验室 3 间，每间 10 个接入点，共 35 个信息点；5 层为计算机房：4 个教室，共 100 台主机5。学生公寓：共 2 栋楼，每栋 6 层，每层 40 个宿舍，每个宿舍 1 个接入点，240 个信息点/栋.二。 网络建设要求1.学校采纳 1000M 做骨干,10M 到桌面.2.校园网内具有 WWW 服务器、FTP 服务器、DNS 服务器网络管理等。学校采纳基于SQL server2000 数据库做开发平台。3.VLAN 划分:各组办公室、财务部、教务处、学生处各为一个 VLAN;所有教室、图书馆各为一个 VLAN；同类实验室、计算机房各自划分 VLAN；体育馆为一个 VLAN；服务器组为一个 VLAN.各 V`LAN 之间不能互访,只能上网;教务处可以访问教室的VLAN.4.考虑冗余设计、扩展需求和网络升级.三。校园网对主机系统的主要要求：1...
