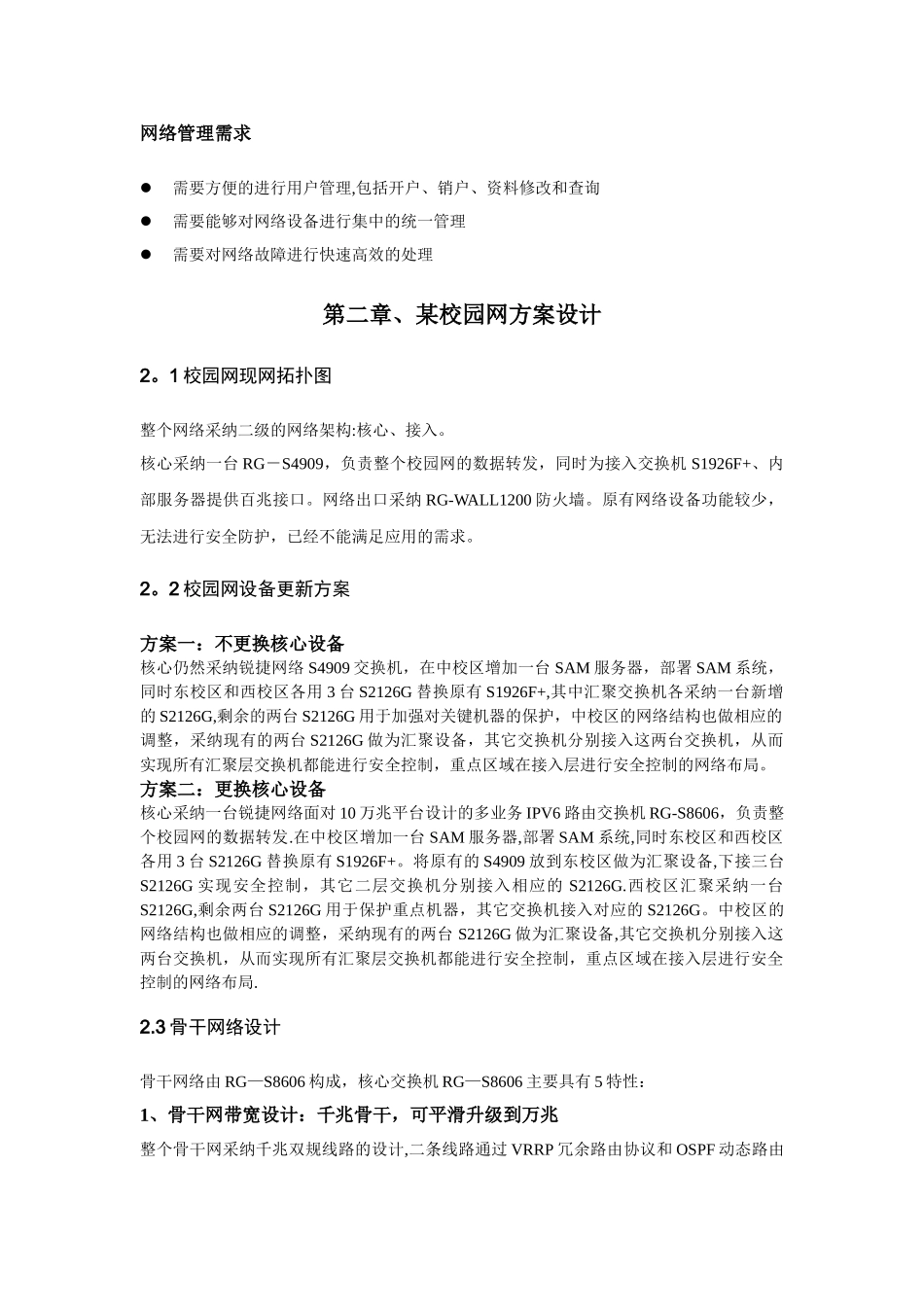

某校园网络安全方案设计第一章、某校园网方案设计原则与需求1。1 设计原则1.充分满足现在以及未来 3—5 年内的网络需求，既要保证校园网能很好的为学校服务，又要保护学校的投资.2.强大的安全管理措施，四分建设、六分管理,管理维护的好坏是校园网正常运行的关键3.在满足学校的需求的前提下，建出自己的特色1.2 网络建设需求网络的稳定性要求整个网络需要具有高度的稳定性，能够满足不同用户对网络访问的不同要求网络高性能需求整个网络系统需要具有很高的性能，能够满足各种流媒体的无障碍传输，保证校园网各种应用的畅通无阻认证计费效率高,对用户的认证和计费不会对网络性能造成瓶颈网络安全需求防止 IP 地址冲突非法站点访问过滤非法言论的准确追踪恶意攻击的实时处理记录访问日志提供完整审计网络管理需求需要方便的进行用户管理,包括开户、销户、资料修改和查询需要能够对网络设备进行集中的统一管理需要对网络故障进行快速高效的处理第二章、某校园网方案设计2。1 校园网现网拓扑图整个网络采纳二级的网络架构:核心、接入。核心采纳一台 RG－S4909，负责整个校园网的数据转发，同时为接入交换机 S1926F+、内部服务器提供百兆接口。网络出口采纳 RG-WALL1200 防火墙。原有网络设备功能较少，无法进行安全防护，已经不能满足应用的需求。2。2 校园网设备更新方案方案一：不更换核心设备核心仍然采纳锐捷网络 S4909 交换机，在中校区增加一台 SAM 服务器，部署 SAM 系统，同时东校区和西校区各用 3 台 S2126G 替换原有 S1926F+,其中汇聚交换机各采纳一台新增的 S2126G,剩余的两台 S2126G 用于加强对关键机器的保护，中校区的网络结构也做相应的调整，采纳现有的两台 S2126G 做为汇聚设备，其它交换机分别接入这两台交换机，从而实现所有汇聚层交换机都能进行安全控制，重点区域在接入层进行安全控制的网络布局。方案二：更换核心设备核心采纳一台锐捷网络面对 10 万兆平台设计的多业务 IPV6 路由交换机 RG-S8606，负责整个校园网的数据转发.在中校区增加一台 SAM 服务器,部署 SAM 系统,同时东校区和西校区各用 3 台 S2126G 替换原有 S1926F+。将原有的 S4909 放到东校区做为汇聚设备,下接三台S2126G 实现安全控制，其它二层交换机分别接入相应的 S2126G.西校区汇聚采纳一台S2126G,剩余两台 S2126G 用于保护重点机器，其它交换机接入对应的 S2126G。中校区的网络结构也...
