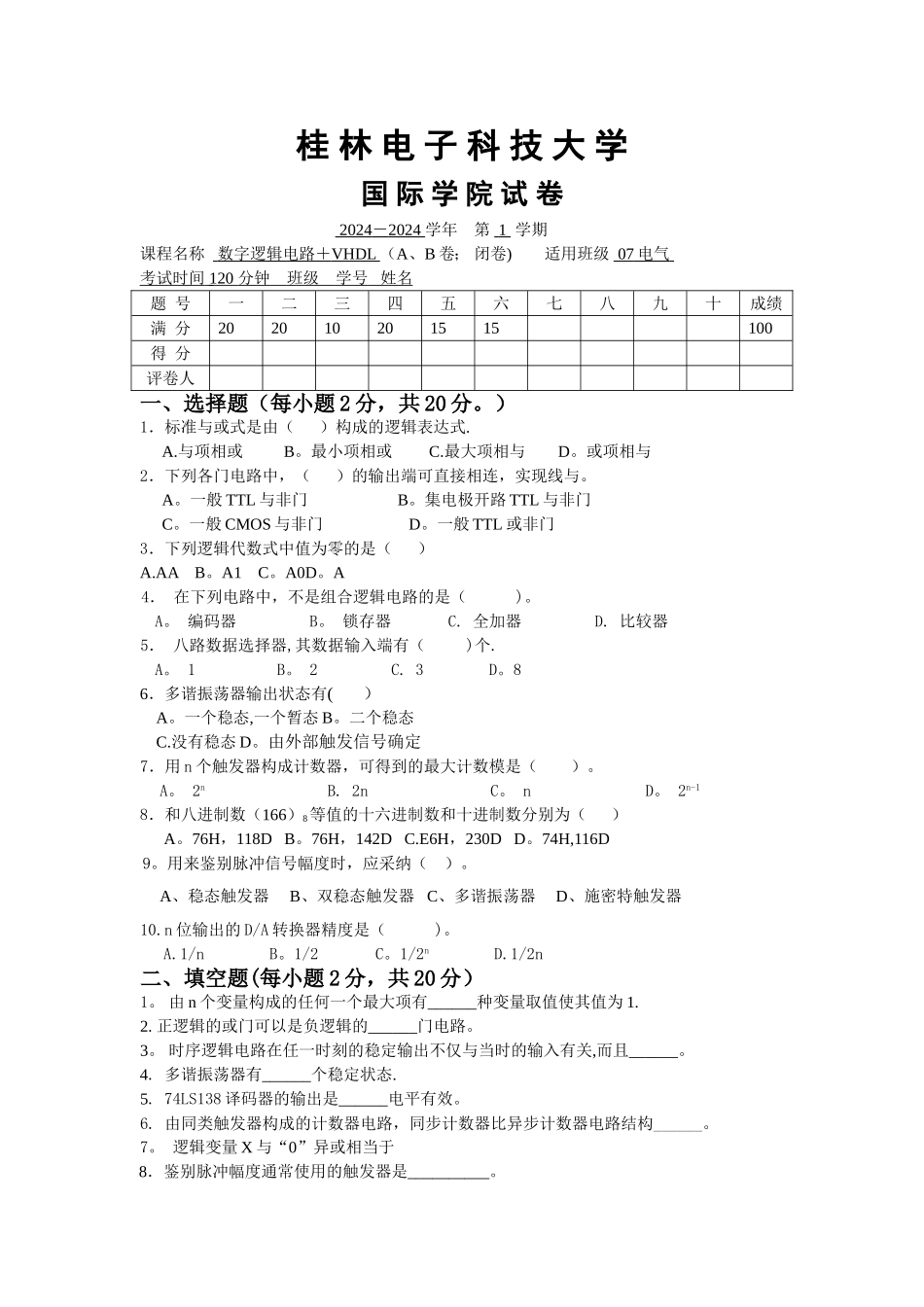

桂 林 电 子 科 技 大 学 国 际 学 院 试 卷 2024 － 2024 学年 第 1 学期 课程名称 数字逻辑电路＋ VHDL （A、B 卷； 闭卷) 适用班级 07 电气 考试时间 120 分钟 班级 学号 姓名 题 号一二三四五六七八九十成绩满 分202010201515100得 分评卷人一、选择题（每小题 2 分，共 20 分。）1．标准与或式是由（ ）构成的逻辑表达式.A.与项相或 B。最小项相或 C.最大项相与 D。或项相与2．下列各门电路中，（ ）的输出端可直接相连，实现线与。A。一般 TTL 与非门 B。集电极开路 TTL 与非门C。一般 CMOS 与非门 D。一般 TTL 或非门3．下列逻辑代数式中值为零的是（ ）A.AA B。A1 C。A0D。A4． 在下列电路中，不是组合逻辑电路的是（ )。A。 编码器 B。 锁存器 C. 全加器 D. 比较器 5． 八路数据选择器,其数据输入端有（ )个.A。 1 B。 2 C. 3 D。86．多谐振荡器输出状态有( ）A。一个稳态,一个暂态 B。二个稳态C.没有稳态 D。由外部触发信号确定7．用 n 个触发器构成计数器，可得到的最大计数模是（ ）。A。 2n B. 2n C。 n D。 2n-18．和八进制数（166）8等值的十六进制数和十进制数分别为（ ）A。76H，118D B。76H，142D C.E6H，230D D。74H,116D9。用来鉴别脉冲信号幅度时，应采纳（ ）。A、稳态触发器 B、双稳态触发器 C、多谐振荡器 D、施密特触发器10.n 位输出的 D/A 转换器精度是（ )。A.1/n B。1/2 C。1/2n D.1/2n二、填空题(每小题 2 分，共 20 分）1。 由 n 个变量构成的任何一个最大项有______种变量取值使其值为 1.2. 正逻辑的或门可以是负逻辑的______门电路。3。 时序逻辑电路在任一时刻的稳定输出不仅与当时的输入有关,而且______。4. 多谐振荡器有______个稳定状态.5. 74LS138 译码器的输出是______电平有效。6. 由同类触发器构成的计数器电路，同步计数器比异步计数器电路结构______。7。 逻辑变量 X 与“0”异或相当于8．鉴别脉冲幅度通常使用的触发器是__________。9。 由 TTL 门电路构成的主从 JK 触发器的触发方式是_____触发.10。n 位 D/A 转换器最多有_________个不同的模拟量输出。三、简答题（每小题 5 分,共 10 分）１、用代数法将下列函数化简为最简“与—或”式。 ２、用卡诺图化简法将下列两函数化简为最简的与—或式.（1）;四、简单分析题（每小题 10 分，共 20 分)1。分...
