桥梁抱箍法施工方案

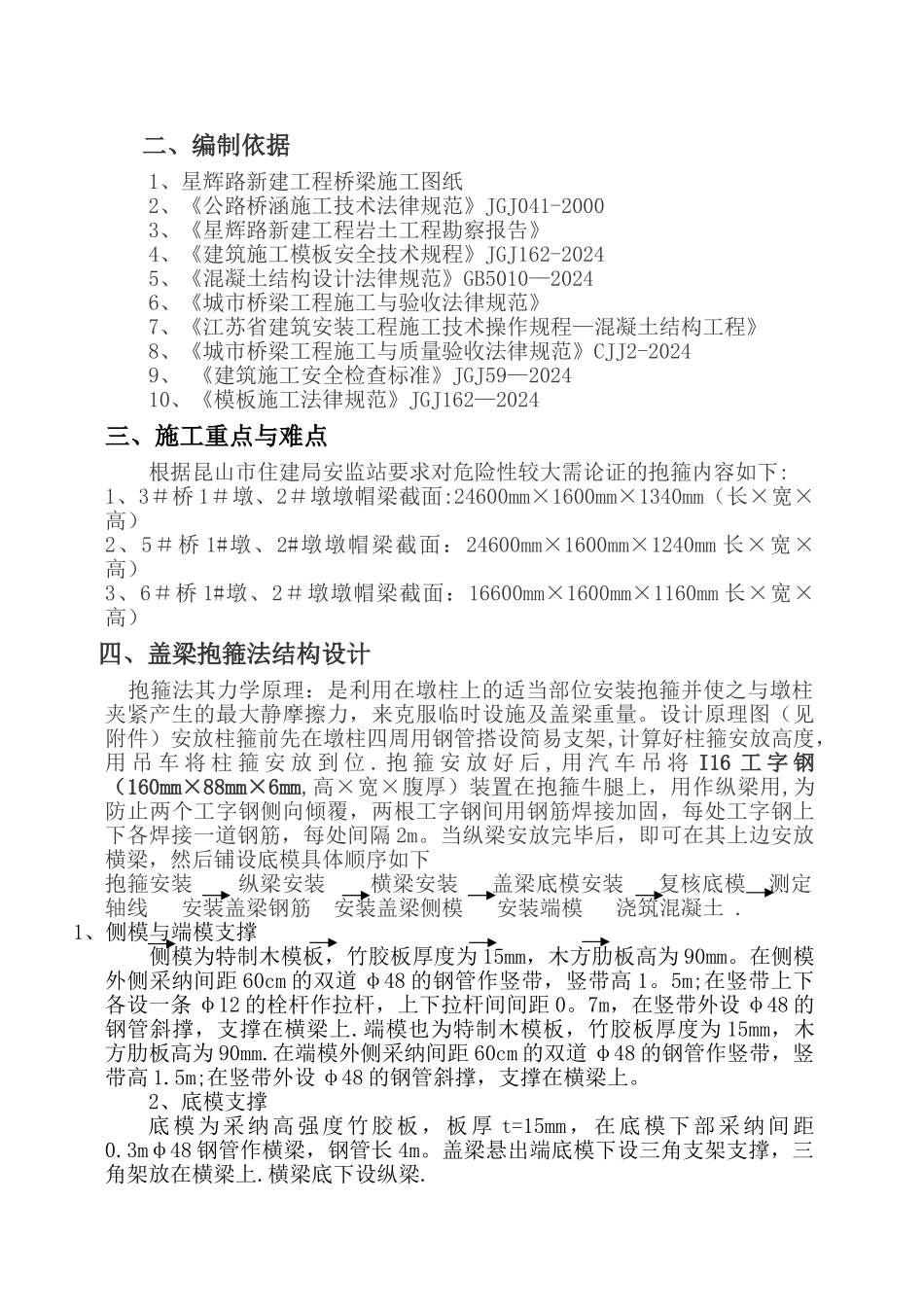

星辉路(高鼎路—瓦浦路）新建工程盖梁抱箍法施工方案江苏宏鑫路桥建设有限公司星辉路新建工程项目部二零一二年十一月目 录一、方案概述 3二、编制依据 4 三、施工重点与难点 5 四、盖梁抱箍法结构设计 5 五、盖梁抱箍法施工设计计算 8 六、安全管理及保证措施 20七、施工应急救援预案 22盖梁抱箍法施工方案一、方案概述1、工程简介 星辉路新建工程本次施工部分道路长度约 1860 米，宽度为 14 米。其中桥梁三座:3＃桥三跨简支梁桥 8m+10m+8m 装配式空心板梁,桥宽24。6m，5＃桥三跨简支梁桥 8m+8m+8m 装配式空心板梁,桥宽 24.6m，6＃桥三跨简支梁桥 8m+8m+8m 装配式空心板梁,桥宽 16。6m.墩柱为五柱(6＃桥)式、及八柱式(3＃、5＃桥桥）结构,立柱高 2m，立柱上方为盖梁,如图1 所示。本图尺寸为三号桥盖梁示意图，该盖梁设计尺寸为2460mm×1600mm×1340mm（长×宽×高），设计砼 46。05 立方米(最大方量），计算以该图尺寸为依据，其他尺寸形式盖梁施工以该计算结果相应调整.图 1 盖梁正面图（单位:cm）2、设计概况1、上部结构：采纳三跨简支梁桥 8m+10m+8m 装配式钢筋混凝土空心板梁，预制吊装.采纳桥面连续式，三跨一联。2、下部结构：桥墩采纳排架式桥墩，桥台为轻型桥台，桩基采纳直接1000mm 钻孔灌注桩，单排布置.3、桥面铺装：从上至下采纳 100mm 沥青混凝土+防水层 1mm+100mmC40钢筋砼.4、伸缩缝：全桥在 0＃台、3#台处各设置一道 RGC—40 型钢伸缩缝，在1＃墩、2#墩处各设置一道桥面连续缝。5、搭板：桥台台后机动车道与非机动车道部分设置长 8m 的搭板，板厚400mm，材料采纳 C30 钢筋混凝土。6、桥面设 2%横坡，由墩台形成,桥面标高不足部分可由砼铺装层调整。3、周边施工概况桥梁南侧施工便道畅通，无任何障碍物。桥墩盖梁施工困难，所以本桥盖梁采纳抱箍法施工。本次计算选择 3＃桥墩盖梁为例，验算盖梁施工中的抱箍应力是否达到施工要求。3＃桥墩盖梁为八柱式桥墩，墩柱中心距离为 3m,上方盖梁长 24。6m，宽 1。6m，高 1。34m，砼浇筑量为 46。05m3。二、编制依据 1、星辉路新建工程桥梁施工图纸 2、《公路桥涵施工技术法律规范》JGJ041-2000 3、《星辉路新建工程岩土工程勘察报告》 4、《建筑施工模板安全技术规程》JGJ162-2024 5、《混凝土结构设计法律规范》GB5010—2024 6、《城市桥梁工程施工与验收法律规范》 7、《江苏省建筑安装工程施工技术操作规程—混凝土结构工程》...
