桥梁施工通航及临时助航标志设置方案

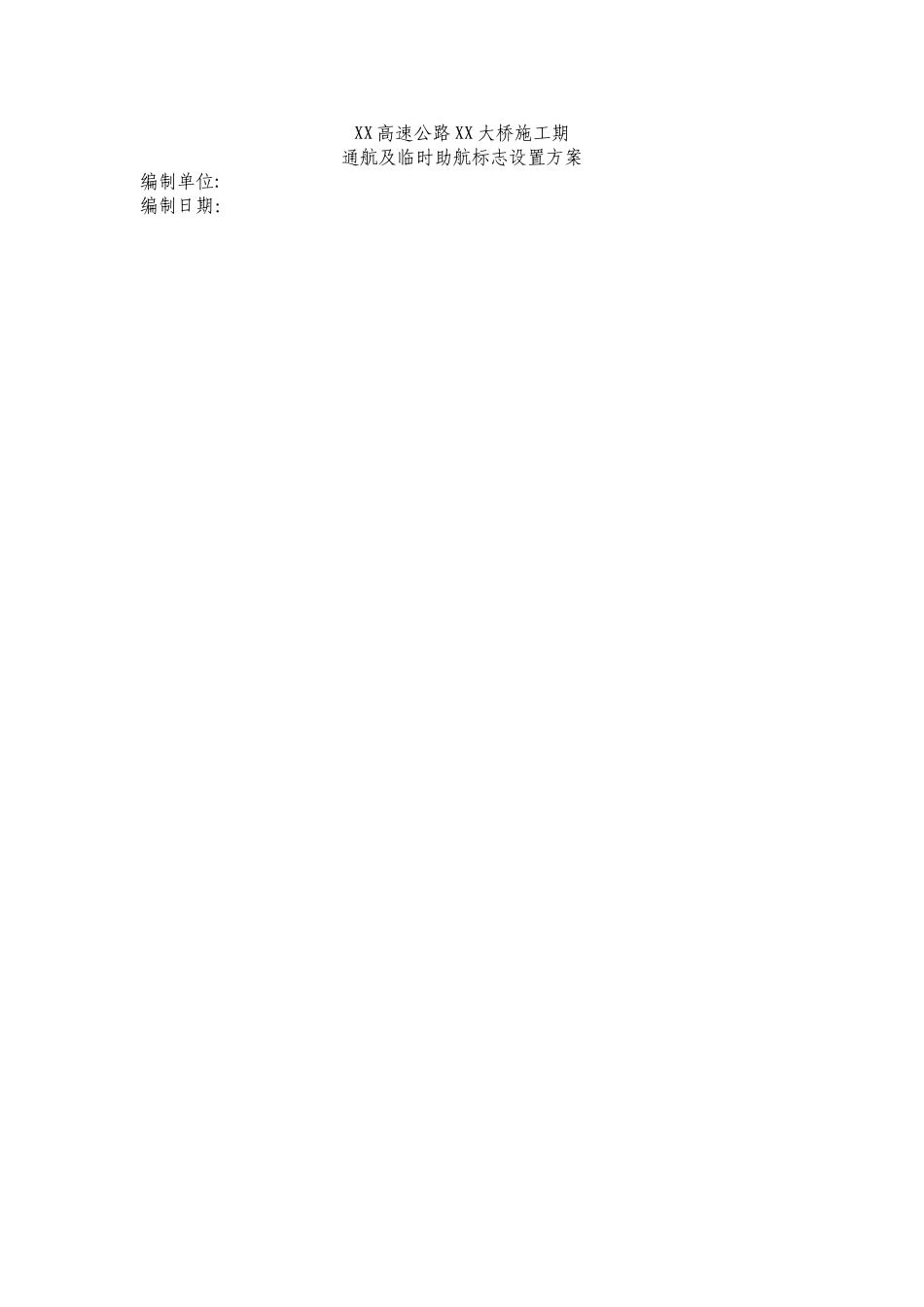

桥梁施工通航及临时助航标志设置方案_第1页
1/6

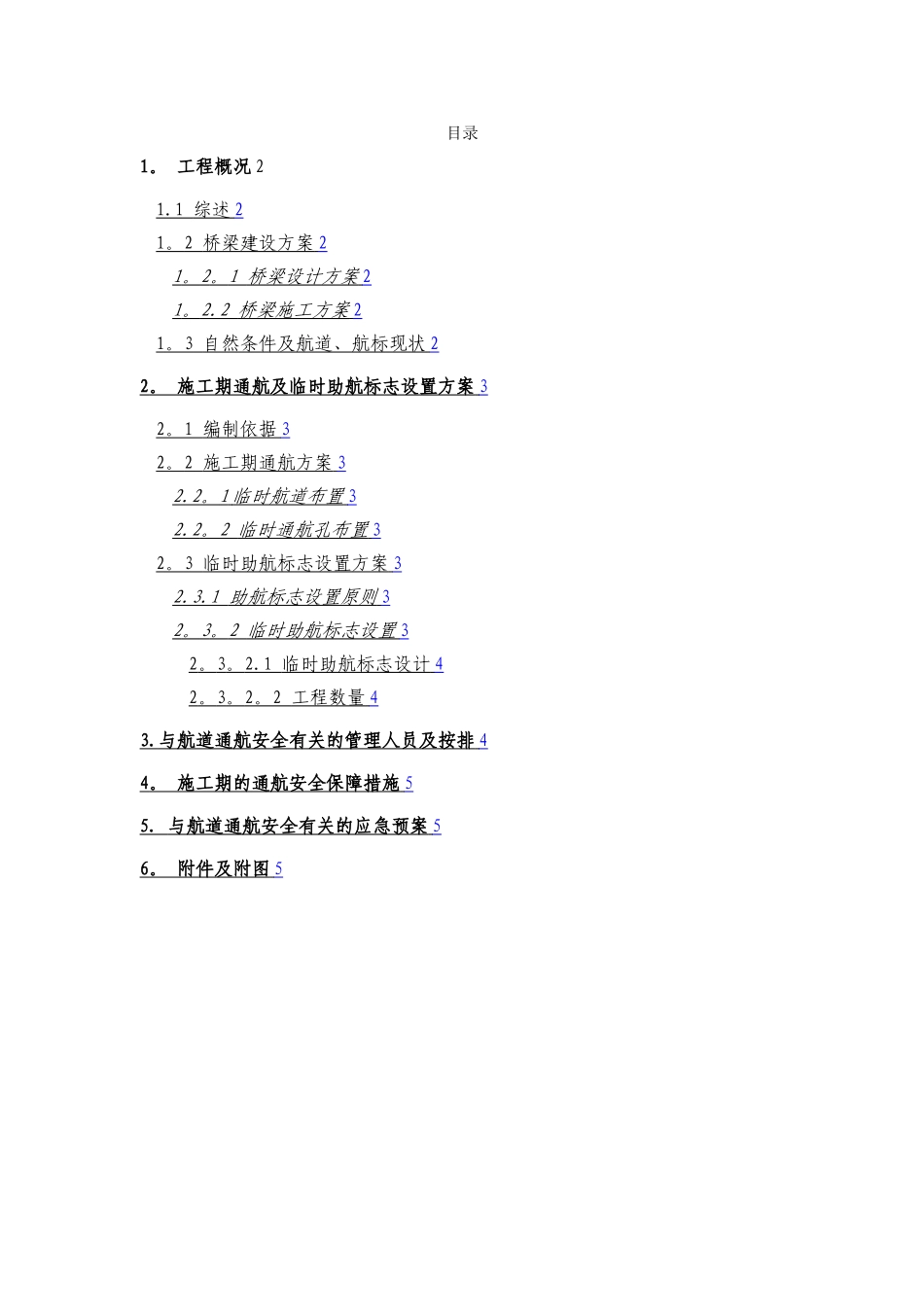

桥梁施工通航及临时助航标志设置方案_第2页
2/6

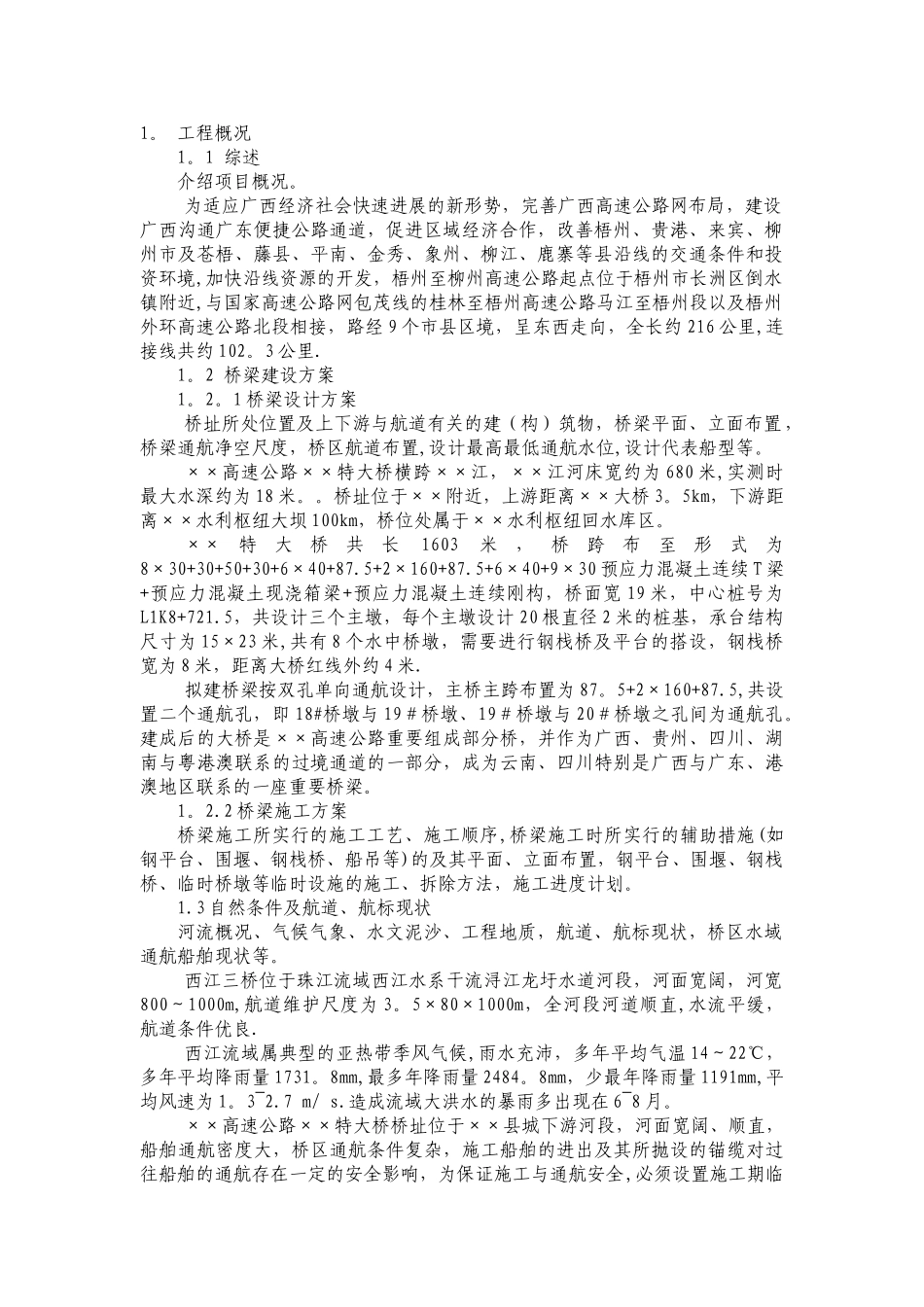

桥梁施工通航及临时助航标志设置方案_第3页
3/6
XX 高速公路 XX 大桥施工期通航及临时助航标志设置方案编制单位:编制日期:目录1。 工程概况 21.1 综述 2 1 。 2 桥梁建设方案 2 1 。 2 。 1 桥梁设计方案 2 1 。 2.2 桥梁施工方案 2 1 。 3 自然条件及航道、航标现状 2 2 。 施工期通航及临时助航标志设置方案 3 2 。 1 编制依据 3 2 。 2 施工期通航方案 3 2.2 。 1 临时航道布置 3 2.2 。 2 临时通航孔布置 3 2 。 3 临时助航标志设置方案 3 2.3.1 助航标志设置原则 3 2 。 3 。 2 临时助航标志设置 3 2 。 3 。 2.1 临时助航标志设计 4 2 。 3 。 2 。 2 工程数量 4 3. 与航道通航安全有关的管理人员及按排 4 4 。 施工期的通航安全保障措施 5 5. 与航道通航安全有关的应急预案 5 6 。 附件及附图 5 1。 工程概况1。1 综述介绍项目概况。为适应广西经济社会快速进展的新形势,完善广西高速公路网布局,建设广西沟通广东便捷公路通道,促进区域经济合作,改善梧州、贵港、来宾、柳州市及苍梧、藤县、平南、金秀、象州、柳江、鹿寨等县沿线的交通条件和投资环境,加快沿线资源的开发,梧州至柳州高速公路起点位于梧州市长洲区倒水镇附近,与国家高速公路网包茂线的桂林至梧州高速公路马江至梧州段以及梧州外环高速公路北段相接,路经 9 个市县区境,呈东西走向,全长约 216 公里,连接线共约 102。3 公里.1。2 桥梁建设方案1。2。1 桥梁设计方案桥址所处位置及上下游与航道有关的建(构)筑物,桥梁平面、立面布置,桥梁通航净空尺度,桥区航道布置,设计最高最低通航水位,设计代表船型等。××高速公路××特大桥横跨××江,××江河床宽约为 680 米,实测时最大水深约为 18 米。。桥址位于××附近,上游距离××大桥 3。5km,下游距离××水利枢纽大坝 100km,桥位处属于××水利枢纽回水库区。××特大桥共长1603米,桥跨布至形式为8×30+30+50+30+6×40+87.5+2×160+87.5+6×40+9×30 预应力混凝土连续 T 梁+预应力混凝土现浇箱梁+预应力混凝土连续刚构,桥面宽 19 米,中心桩号为L1K8+721.5,共设计三个主墩,每个主墩设计 20 根直径 2 米的桩基,承台结构尺寸为 15×23 米,共有 8 个水中桥墩,需要进行钢栈桥及平台的搭设,钢栈桥宽为 8 米,距离大桥红线外约 4 米.拟建桥梁按双孔单向通航设计,主桥主跨布置为 87。5+2×160+87.5,共设置二个通航孔...
