桥梁连续钢构悬灌施工方案

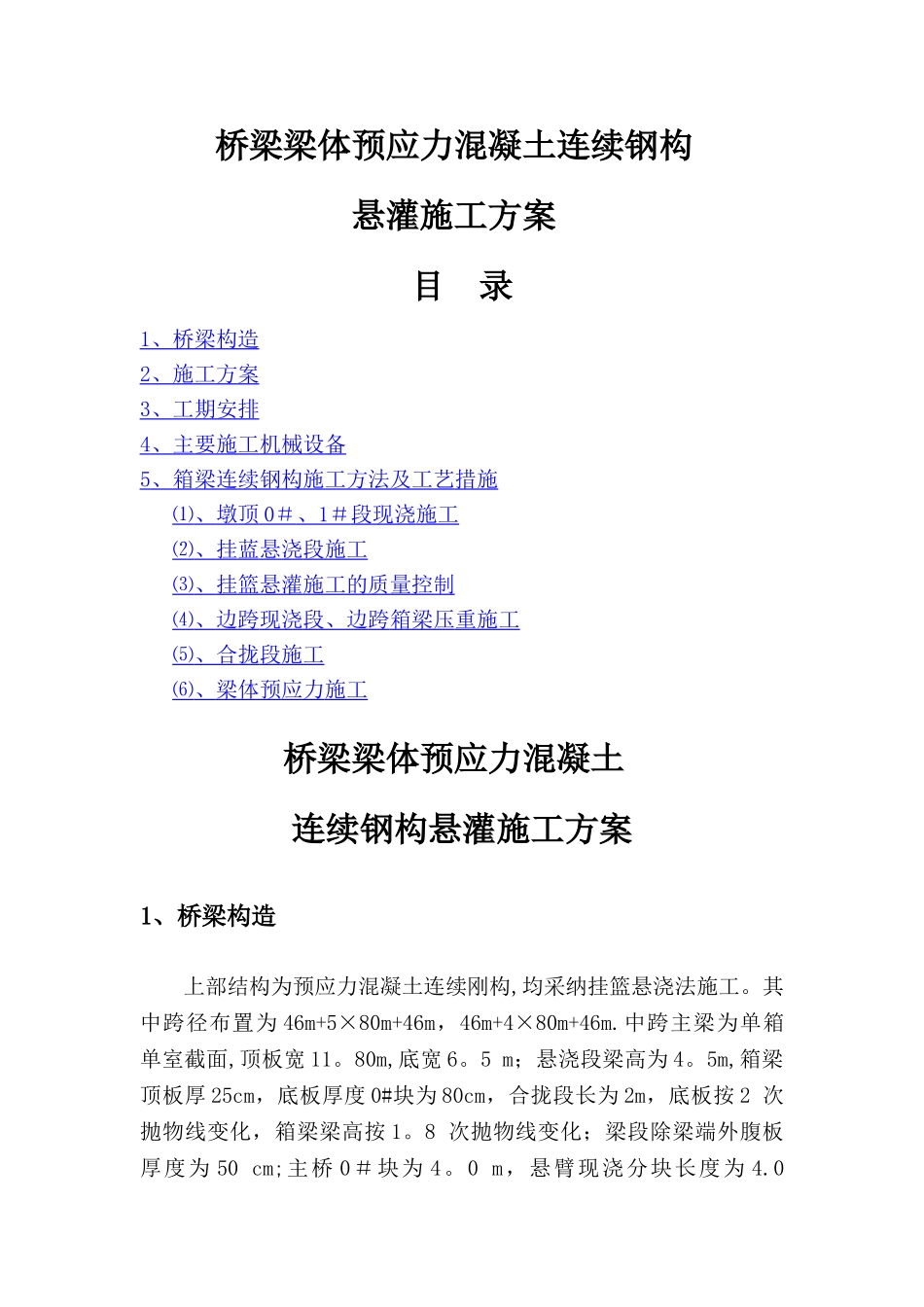

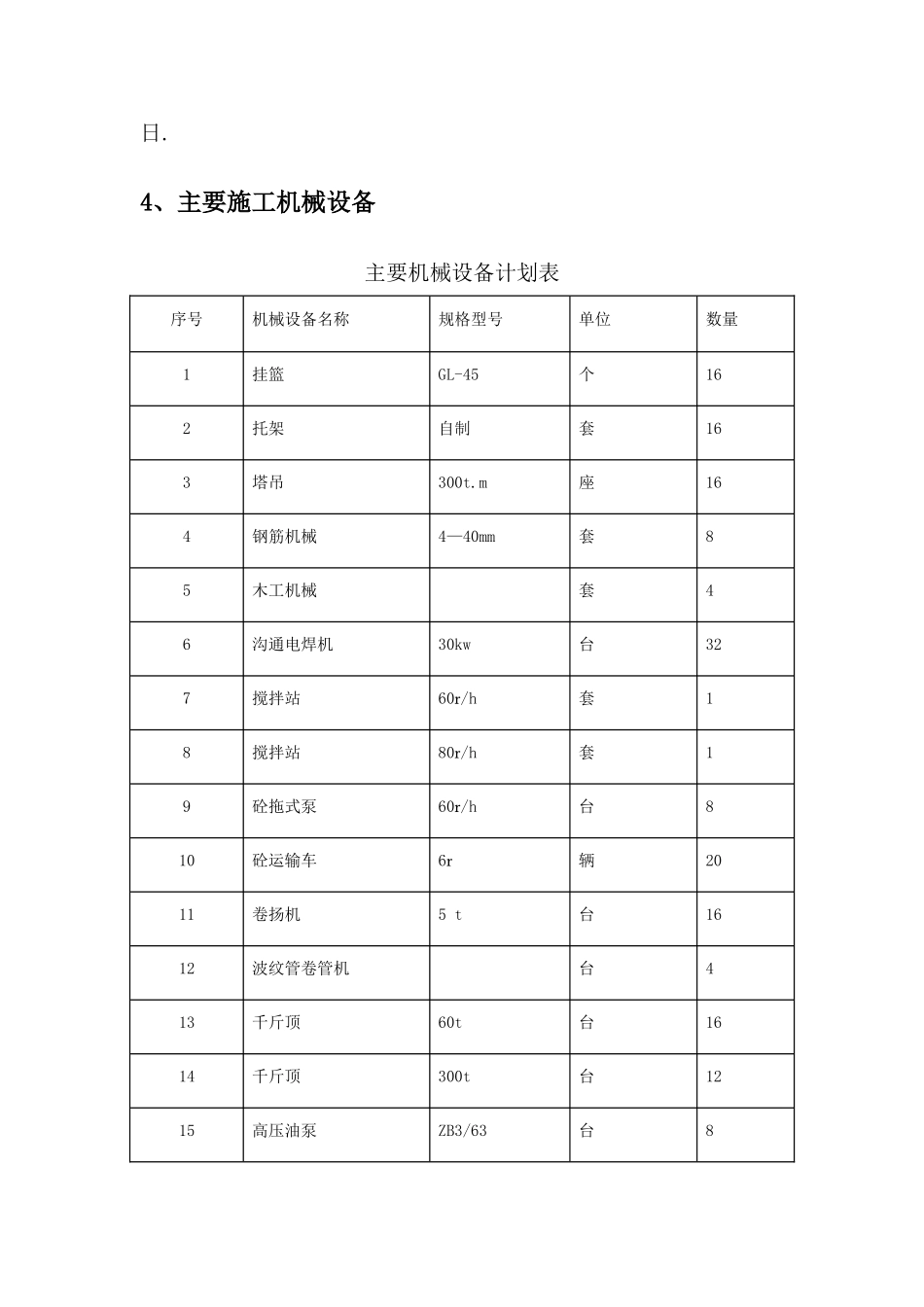

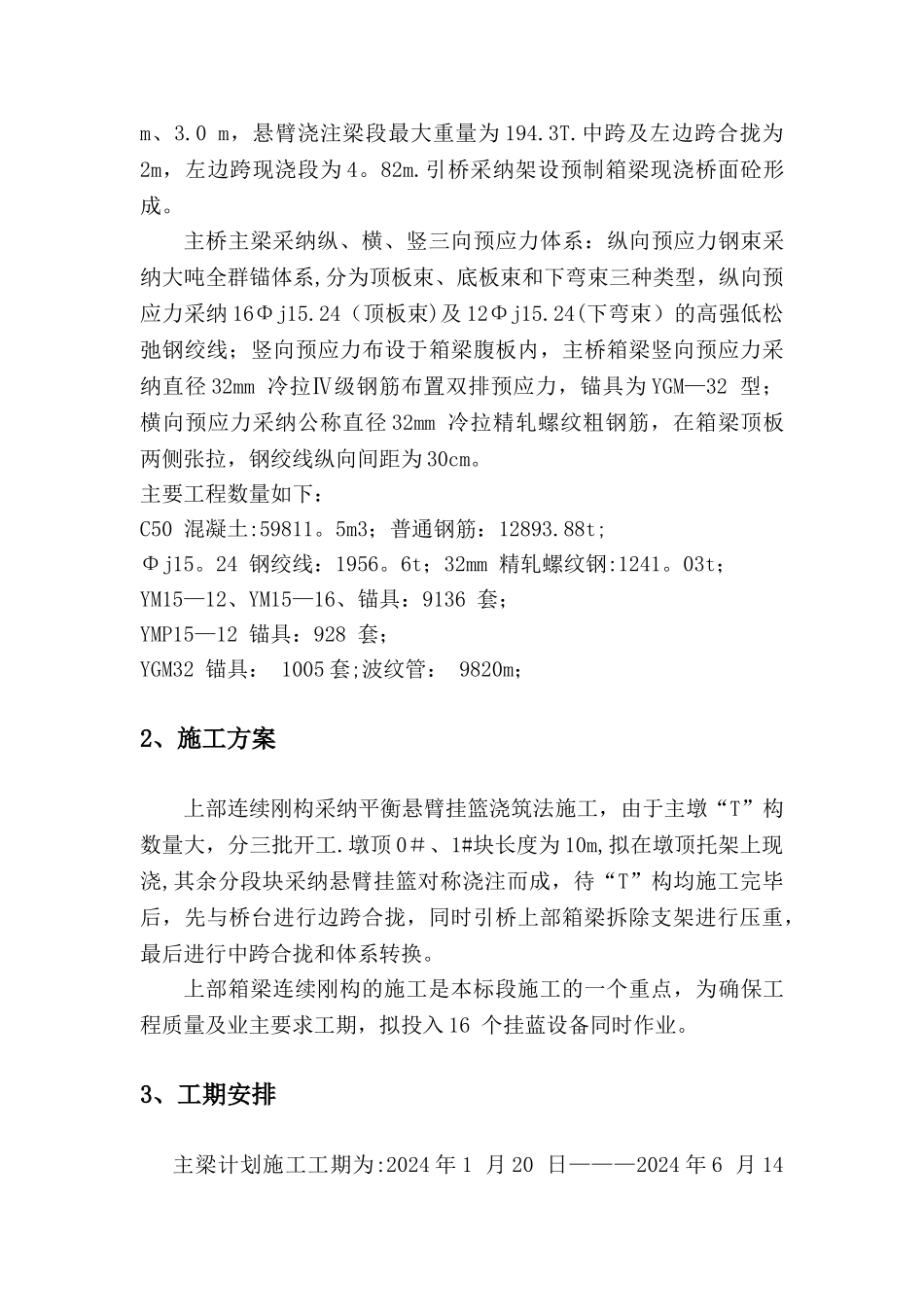

桥梁梁体预应力混凝土连续钢构悬灌施工方案目 录1 、 桥梁 构造 2 、施工 方 案 3 、工期安 排 4 、主要施工 机 械 设 备 5 、 箱 梁连 续钢 构施工 方法及 工 艺 措 施 ⑴ 、 墩 顶 0 ＃ 、 1 ＃ 段 现浇 施工 ⑵ 、 挂 蓝 悬浇 段施工 ⑶ 、 挂篮悬灌 施工的质量控制 ⑷ 、 边 跨 现浇 段、 边 跨 箱 梁压 重施工 ⑸ 、合 拢 段施工 ⑹ 、 梁体预 应力 施工 桥梁梁体预应力混凝土连续钢构悬灌施工方案1、桥梁构造上部结构为预应力混凝土连续刚构,均采纳挂篮悬浇法施工。其中跨径布置为 46m+5×80m+46m，46m+4×80m+46m.中跨主梁为单箱单室截面,顶板宽 11。80m,底宽 6。5 m；悬浇段梁高为 4。5m,箱梁顶板厚 25cm，底板厚度 0#块为 80cm，合拢段长为 2m，底板按 2 次抛物线变化，箱梁梁高按 1。8 次抛物线变化；梁段除梁端外腹板厚度为 50 cm;主桥 0＃块为 4。0 m，悬臂现浇分块长度为 4.0 m、3.0 m，悬臂浇注梁段最大重量为 194.3T.中跨及左边跨合拢为2m，左边跨现浇段为 4。82m.引桥采纳架设预制箱梁现浇桥面砼形成。主桥主梁采纳纵、横、竖三向预应力体系：纵向预应力钢束采纳大吨全群锚体系,分为顶板束、底板束和下弯束三种类型，纵向预应力采纳 16Φj15.24（顶板束)及 12Φj15.24(下弯束）的高强低松弛钢绞线；竖向预应力布设于箱梁腹板内，主桥箱梁竖向预应力采纳直径 32mm 冷拉Ⅳ级钢筋布置双排预应力，锚具为 YGM—32 型；横向预应力采纳公称直径 32mm 冷拉精轧螺纹粗钢筋，在箱梁顶板两侧张拉，钢绞线纵向间距为 30cm。主要工程数量如下：C50 混凝土:59811。5m3；普通钢筋：12893.88t;Φj15。24 钢绞线：1956。6t；32mm 精轧螺纹钢:1241。03t；YM15—12、YM15—16、锚具：9136 套；YMP15—12 锚具：928 套；YGM32 锚具： 1005 套;波纹管： 9820m；2、施工方案上部连续刚构采纳平衡悬臂挂篮浇筑法施工，由于主墩“T”构数量大，分三批开工.墩顶 0＃、1#块长度为 10m,拟在墩顶托架上现浇,其余分段块采纳悬臂挂篮对称浇注而成，待“T”构均施工完毕后，先与桥台进行边跨合拢，同时引桥上部箱梁拆除支架进行压重，最后进行中跨合拢和体系转换。上部箱梁连续刚构的施工是本标段施工的一个重点，为确保工程质量及业主要求工期，拟投入 16 个挂蓝设备同时作业。3、工期安排主梁计划施工工期为:2024 年 1 月 20 日—...
