模具移转作业流程

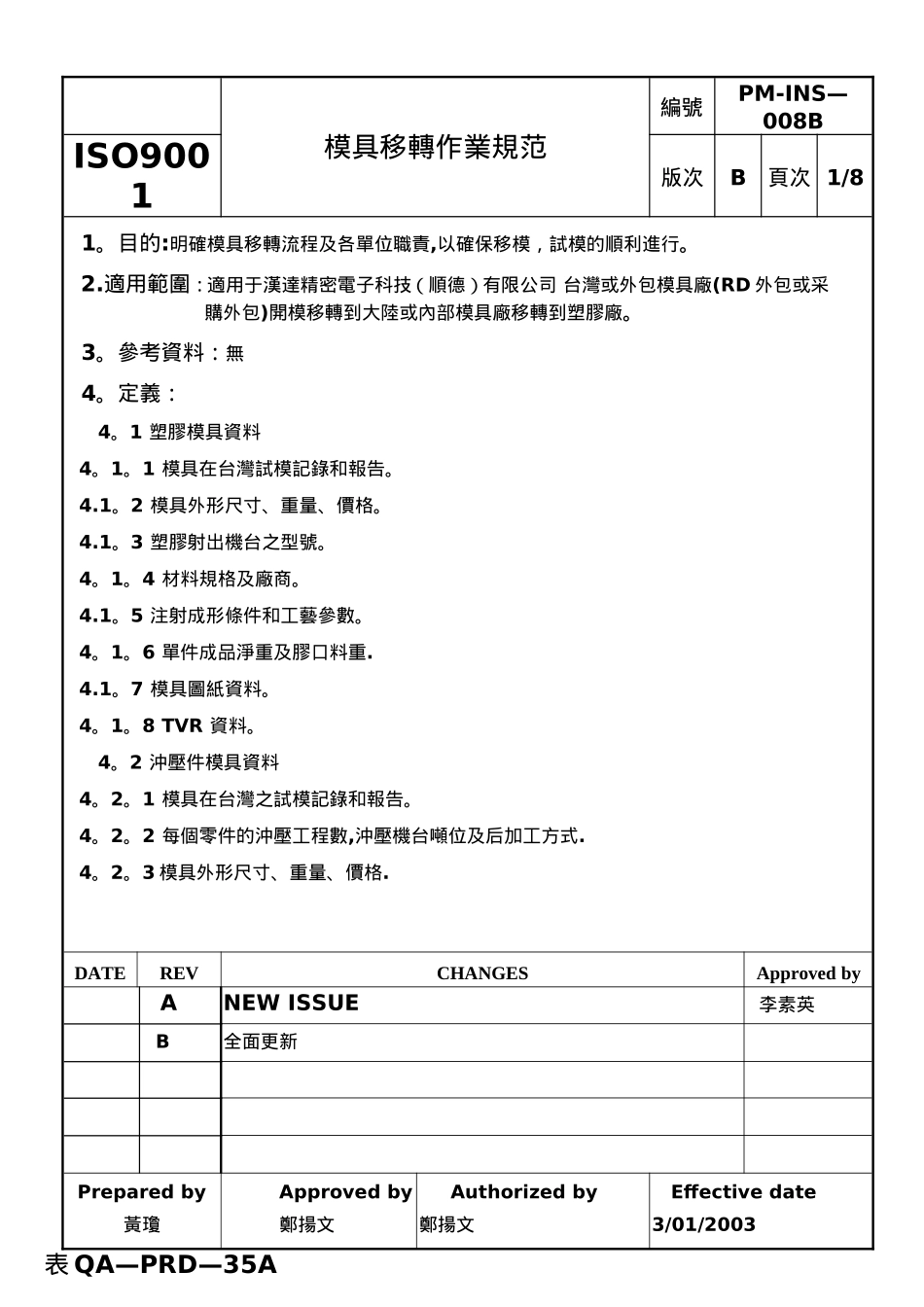

表 QA—PRD—35A模具移轉作業規范編號PM-INS—008BISO9001版次B頁次 1/81。目的:明確模具移轉流程及各單位職責,以確保移模，試模的順利進行。2.適用範圍 ：適用于漢達精密電子科技（順德）有限公司 台灣或外包模具廠(RD 外包或采購外包)開模移轉到大陸或內部模具廠移轉到塑膠廠。3。參考資料：無4。定義： 4。1 塑膠模具資料4。1。1 模具在台灣試模記錄和報告。4.1。2 模具外形尺寸、重量、價格。4.1。3 塑膠射出機台之型號。4。1。4 材料規格及廠商。4.1。5 注射成形條件和工藝參數。4。1。6 單件成品淨重及膠口料重.4.1。7 模具圖紙資料。4。1。8 TVR 資料。 4。2 沖壓件模具資料4。2。1 模具在台灣之試模記錄和報告。4。2。2 每個零件的沖壓工程數,沖壓機台噸位及后加工方式.4。2。3 模具外形尺寸、重量、價格.DATEREV CHANGESApproved by ANEW ISSUE 李素英 B全面更新Prepared by黃瓊Approved by鄭揚文 Authorized by 鄭揚文 Effective date3/01/2003表 QA—PRD—36A模具移轉作業規范編號PM—INS-008BISO9001版次B頁次2/84。2.4 每個零件的下料尺寸規格及材料規格.4。2.5 模具圖紙。 4。3 模具圖紙資料4。3。1 模具設計開發之規格書。4。3。2 模具零件組件圖紙和線切割圖。4.3.3 塑膠模具關鍵部位電極圖面.4。3。4 模具組立圖。5。內容 5。1 權責5。1。1 RD/客戶:提供產品圖，承認模具，簽核樣品。5。1.2 PM：對於台灣及外包模具廠移轉的模具安排及追蹤移模計劃，追蹤模具相關資料， 提供資料給報關申請合同； 對於內部模具跟催成型廠與模具廠之間的移轉及相應資料跟催,試模檢討會的主導召開，業務還需在系統中申請模號.5.1。3 ME: 根據 PM 計劃追蹤試模安排，及確認試模狀況,對於台灣及外包模具廠移轉的 模具制作 TVR OR FAI，確認模具做出的產品是否達到 RD 需求,對於內部模具 移轉確認模具狀況，簽核模具驗收報告。5。1。5 模具廠：提供相應資料:TVR,模具圖，模具資料,模具開模進度,對於內部模具還需 開出模具驗收報告及模具移轉清冊。5.1。6 試模廠：根據 PM 的計劃安排試模5。2 台灣模具（或外包模具廠）移轉流程表 QA—PRD—36A模具移轉作業規范編號PM—INS—008BISO9001版次B頁次3/8 RD/客戶模具廠(台灣或外包廠） PM ME P/L PQE表 QA—PRD—36A模具移轉作業規范編號PM—INS—008BISO9001版次B頁次4/85。2。1 RD/客戶畫好產品圖后傳給開模廠商及 DC 發行...
