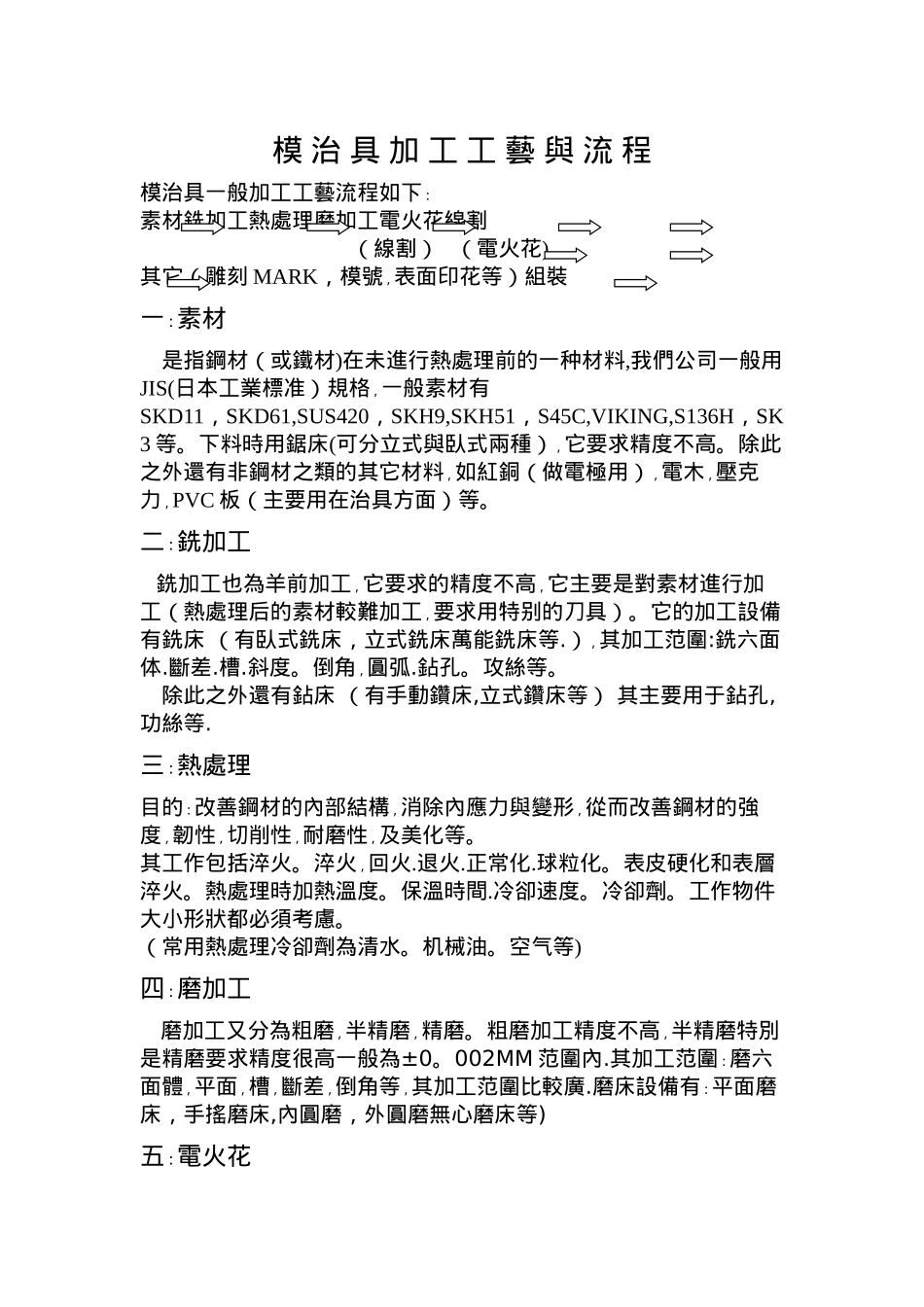

模 治 具 加 工 工 藝 與 流 程模治具一般加工工藝流程如下﹕素材銑加工熱處理磨加工電火花線割 （線割） （電火花)其它（雕刻 MARK，模號﹐表面印花等）組裝一﹕素材 是指鋼材（或鐵材)在未進行熱處理前的一种材料,我們公司一般用JIS(日本工業標准）規格﹐一般素材有SKD11，SKD61,SUS420，SKH9,SKH51，S45C,VIKING,S136H，SK3 等。下料時用鋸床(可分立式與臥式兩種）﹐它要求精度不高。除此之外還有非鋼材之類的其它材料﹐如紅銅（做電極用）﹐電木﹐壓克力﹐PVC 板（主要用在治具方面）等。二﹕銑加工 銑加工也為羊前加工﹐它要求的精度不高﹐它主要是對素材進行加工（熱處理后的素材較難加工﹐要求用特别的刀具）。它的加工設備有 銑床 （有臥式銑床，立式銑床萬能銑床等.）﹐其加工范圍:銑六面体.斷差.槽.斜度。倒角﹐圓弧.鉆孔。攻絲等。 除此之外還有鉆床 （有手動鑽床, 立式鑽床等） 其主要用于鉆孔,功絲等.三﹕熱處理目的﹕改善鋼材的內部結構﹐消除內應力與變形﹐從而改善鋼材的強度﹐韌性﹐切削性﹐耐磨性﹐及美化等。其工作包括淬火。淬火﹐回火.退火.正常化.球粒化。表皮硬化和表層淬火。熱處理時加熱溫度。保溫時間.冷卻速度。冷卻劑。工作物件大小形狀都必須考慮。（常用熱處理冷卻劑為清水。机械油。空气等)四﹕磨加工 磨加工又分為粗磨﹐半精磨﹐精磨。粗磨加工精度不高﹐半精磨特別是精磨要求精度很高一般為±0。002MM 范圍內.其加工范圍﹕磨六面體﹐平面﹐槽﹐斷差﹐倒角等﹐其加工范圍比較廣.磨床設備有﹕平面磨床，手搖磨床,內圓磨，外圓磨無心磨床等)五﹕電火花 火花機的加工原理為﹕通過工具電极与工件之間發生脈沖性電火花，產生瞬間局部高溫從而將金屬表面腐蝕掉。一般用銑床﹐磨床加工不了的一道工序.其加工范圍較廣﹕如加工肓孔（圓肓孔﹐方肓孔）﹐槽或穴或其它形狀的几何體﹐加工精度較高﹐但效率軿低。六﹕線切割 加工原理﹕線切割加工原理同電火花一樣通過電腐蝕將金屬除去。加工特點是﹕以上其它工序無法加工的一道工序﹐其加工精度較高﹐但效率較低﹐常用于通孔(圓孔。方孔。錐形孔。异形孔）及外形尺寸﹐切片等加工。我們公司為快走絲﹐加工精度不高） 加工分類﹕一般分為快走絲和慢走絲兩種。快走絲加工精度不是很高﹐一般在±0。03MM：慢走絲加工精度較高﹐一般在±0。002MM。七﹕其它目的﹕根據客戶產品要求或品質處理的方便而進行的一道特别加工工序。其它加工范圍有﹕雕 MARK,...
