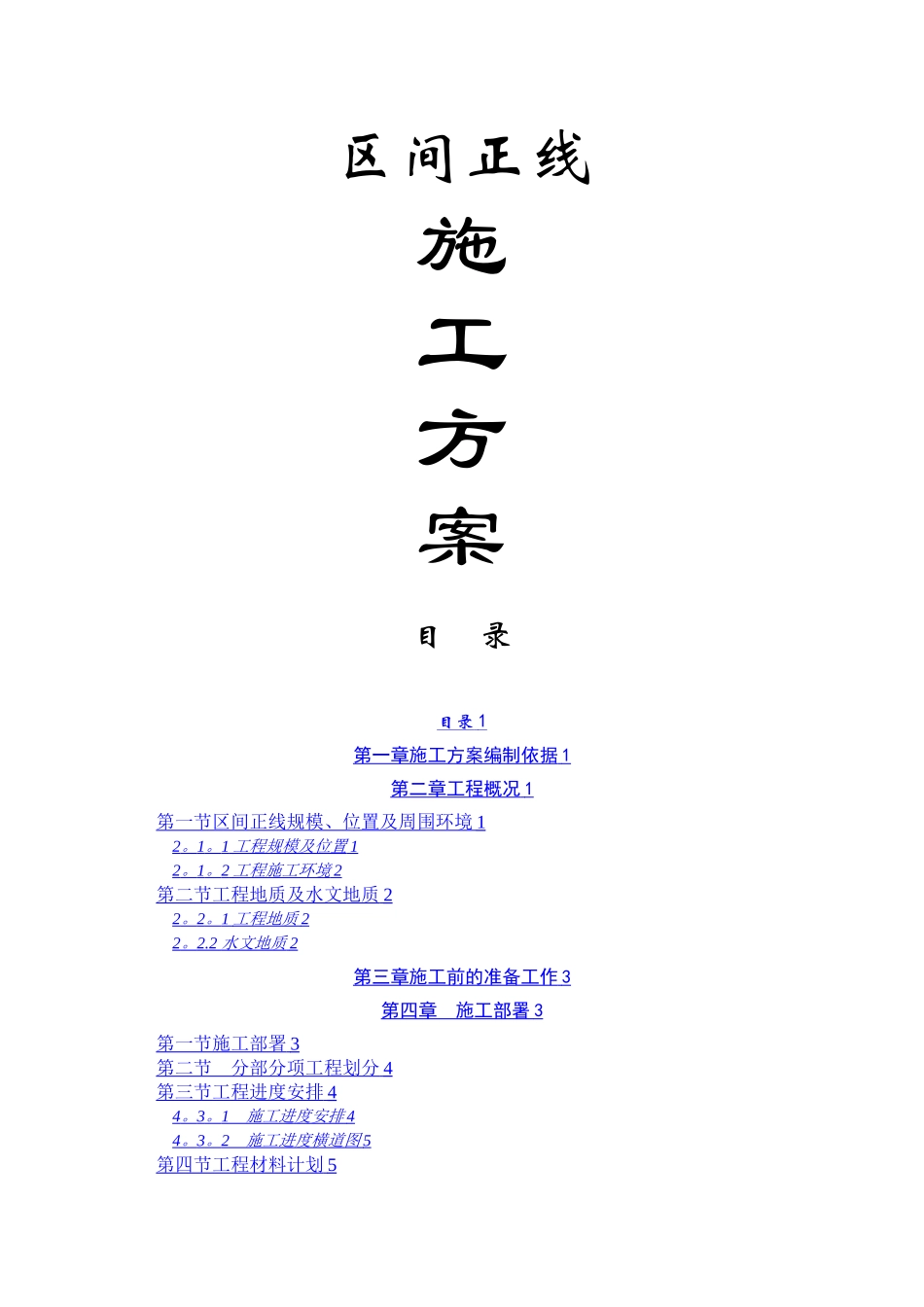

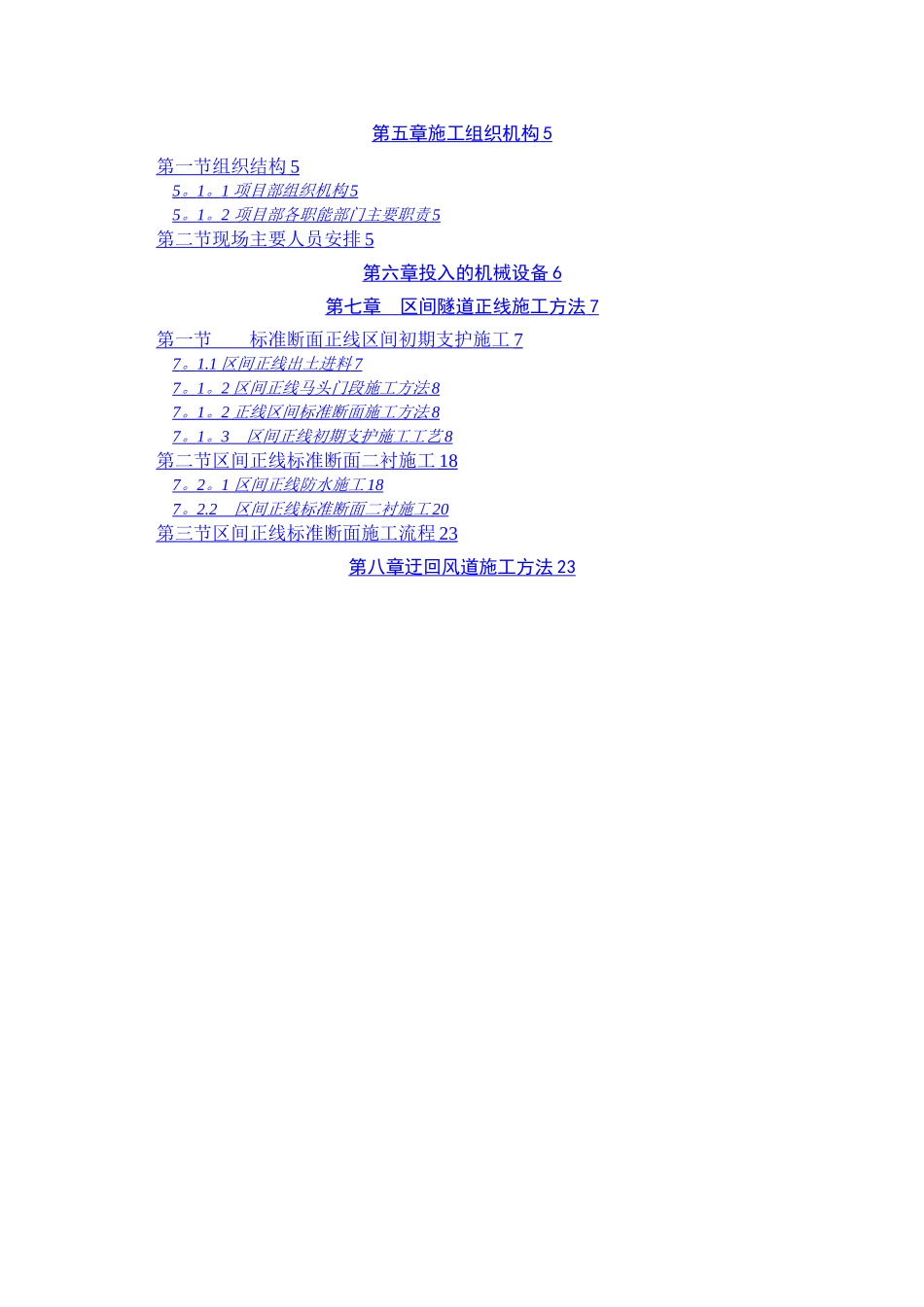

区间正线施工方案目 录目录 1 第一章施工方案编制依据 1 第二章工程概况 1 第一节区间正线规模、位置及周围环境 1 2 。 1 。 1 工程规模及位置 1 2 。 1 。 2 工程施工环境 2 第二节工程地质及水文地质 2 2 。 2 。 1 工程地质 2 2 。 2.2 水文地质 2 第三章施工前的准备工作 3 第四章 施工部署 3 第一节施工部署 3 第二节 分部分项工程划分 4 第三节工程进度安排 4 4 。 3 。 1 施工进度安排 4 4 。 3 。 2 施工进度横道图 5 第四节工程材料计划 5 第五章施工组织机构 5 第一节组织结构 5 5 。 1 。 1 项目部组织机构 5 5 。 1 。 2 项目部各职能部门主要职责 5 第二节现场主要人员安排 5 第六章投入的机械设备 6 第七章 区间隧道正线施工方法 7 第一节 标准断面正线区间初期支护施工 7 7 。 1.1 区间正线出土进料 7 7 。 1 。 2 区间正线马头门段施工方法 8 7 。 1 。 2 正线区间标准断面施工方法 8 7 。 1 。 3 区间正线初期支护施工工艺 8 第二节区间正线标准断面二衬施工 18 7 。 2 。 1 区间正线防水施工 18 7 。 2.2 区间正线标准断面二衬施工 20 第三节区间正线标准断面施工流程 23 第八章迂回风道施工方法 23 第一章 施工方案编制依据1。 北京市地铁五号线工程土建 12＃标段施工招标文件。2。 北京市地铁五号线工程土建 12＃标段施工投标文件。3。 北京城建设计院北~干区间施工图设计。第二章 工程概况第一节区间正线规模、位置及周围环境2。1。1 工程规模及位置本工程暗挖区间正线自北土城东路站 K15+601.3 出发,沿惠新西街向北延伸至干杨树站 K16+418。0。采纳矿山法施工。区间主体结构包括正线隧道、人防段、迂回风道等。施工采纳马蹄形断面、复合衬砌，由钢格栅+喷射混凝土的初期支护与模注混凝土的二次衬砌构成，两次衬砌之间设 PVC 柔性防水层.区间标准段断面开挖尺寸为高 6。23m，宽 5。8m，正台阶法开挖 ， 采 纳 φ32 超 前 小 导 管 支 护 ， 小 导 管 长 度 L=3 。 0m, 壁 厚t=3。25mm,环向间距 0。3m，纵向每两榀格栅打设一次。初期支护厚度 250mm,格栅纵向间距 0.75m，采纳 C20 喷射混凝土;二衬厚度300mm，采纳 C30 模注混凝土,抗渗等级 S8。人防段开挖尺寸为高 8。611m，宽 8。5m，采纳 CRD 法施工,超前支护为 φ32 小导...
