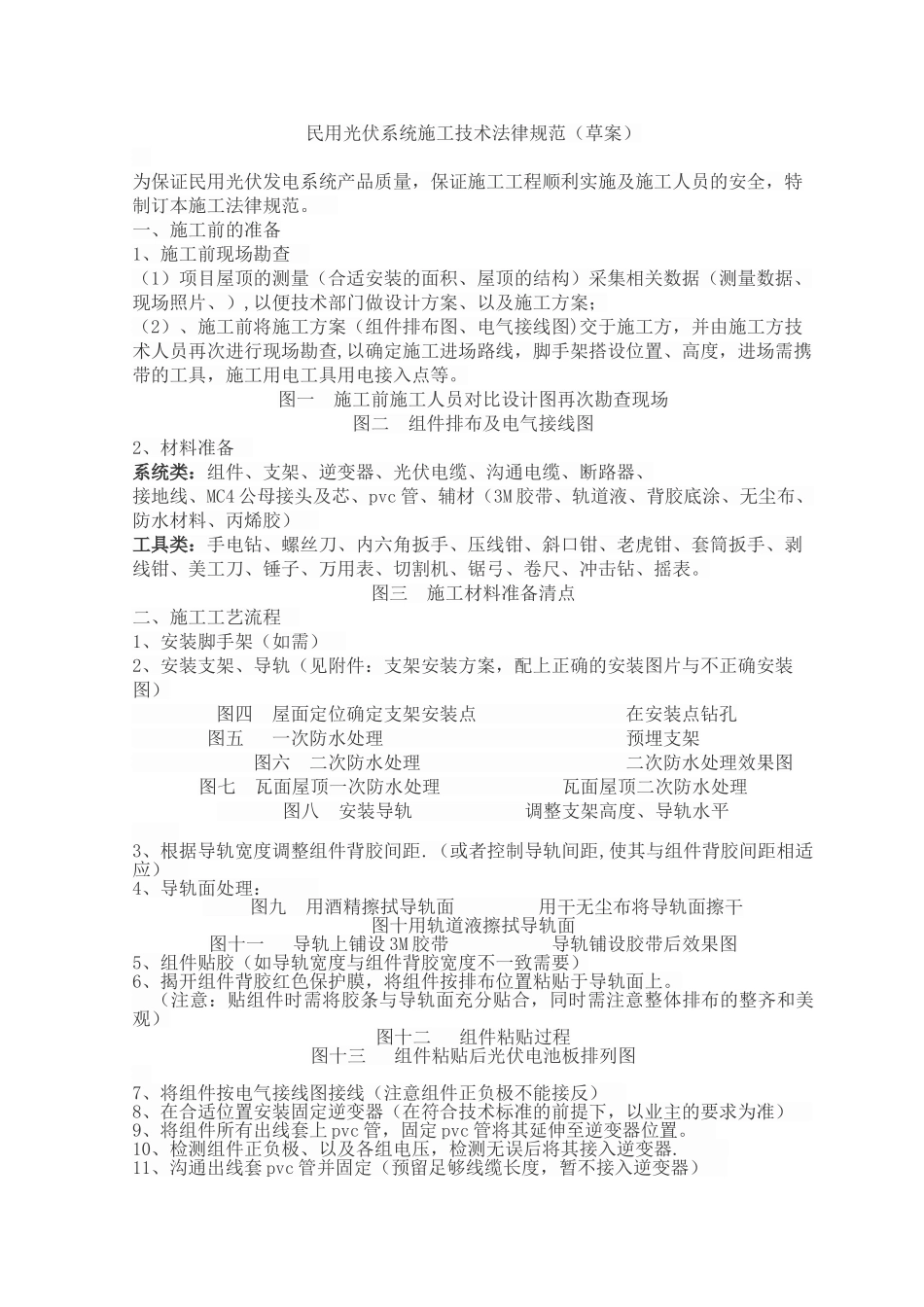

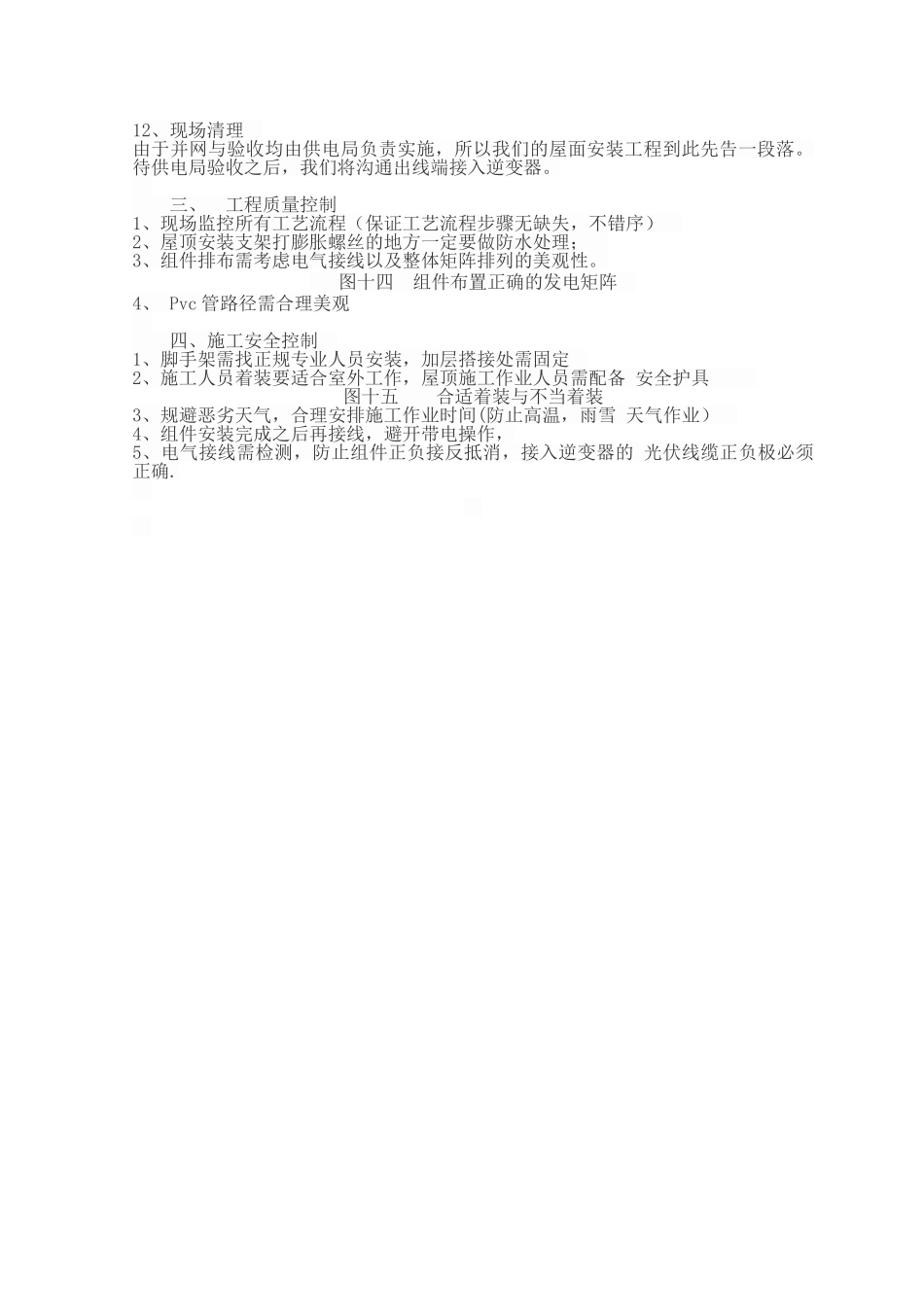

民用光伏系统施工技术法律规范(草案) 为保证民用光伏发电系统产品质量,保证施工工程顺利实施及施工人员的安全,特制订本施工法律规范。 一、施工前的准备 1、施工前现场勘查 (1)项目屋顶的测量(合适安装的面积、屋顶的结构)采集相关数据(测量数据、现场照片、),以便技术部门做设计方案、以及施工方案;(2)、施工前将施工方案(组件排布图、电气接线图)交于施工方,并由施工方技术人员再次进行现场勘查,以确定施工进场路线,脚手架搭设位置、高度,进场需携带的工具,施工用电工具用电接入点等。图一 施工前施工人员对比设计图再次勘查现场图二 组件排布及电气接线图2、材料准备 系统类:组件、支架、逆变器、光伏电缆、沟通电缆、断路器、接地线、MC4 公母接头及芯、pvc 管、辅材(3M 胶带、轨道液、背胶底涂、无尘布、防水材料、丙烯胶) 工具类:手电钻、螺丝刀、内六角扳手、压线钳、斜口钳、老虎钳、套筒扳手、剥线钳、美工刀、锤子、万用表、切割机、锯弓、卷尺、冲击钻、摇表。图三 施工材料准备清点二、施工工艺流程 1、安装脚手架(如需) 2、安装支架、导轨(见附件:支架安装方案,配上正确的安装图片与不正确安装图) 图四 屋面定位确定支架安装点 在安装点钻孔 图五 一次防水处理 预埋支架 图六 二次防水处理 二次防水处理效果图 图七 瓦面屋顶一次防水处理 瓦面屋顶二次防水处理 图八 安装导轨 调整支架高度、导轨水平 3、根据导轨宽度调整组件背胶间距.(或者控制导轨间距,使其与组件背胶间距相适应) 4、导轨面处理: 图九 用酒精擦拭导轨面 用干无尘布将导轨面擦干图十用轨道液擦拭导轨面图十一 导轨上铺设 3M 胶带 导轨铺设胶带后效果图5、组件贴胶(如导轨宽度与组件背胶宽度不一致需要)6、揭开组件背胶红色保护膜,将组件按排布位置粘贴于导轨面上。 (注意:贴组件时需将胶条与导轨面充分贴合,同时需注意整体排布的整齐和美观)图十二 组件粘贴过程图十三 组件粘贴后光伏电池板排列图 7、将组件按电气接线图接线(注意组件正负极不能接反) 8、在合适位置安装固定逆变器(在符合技术标准的前提下,以业主的要求为准) 9、将组件所有出线套上 pvc 管,固定 pvc 管将其延伸至逆变器位置。 10、检测组件正负极、以及各组电压,检测无误后将其接入逆变器. 11、沟通出线套 pvc 管并固定(预留足够线缆长度,暂不接入逆变器) 12、现场清理 由于并网与验收均由...
