气膜工程构仓库20240531

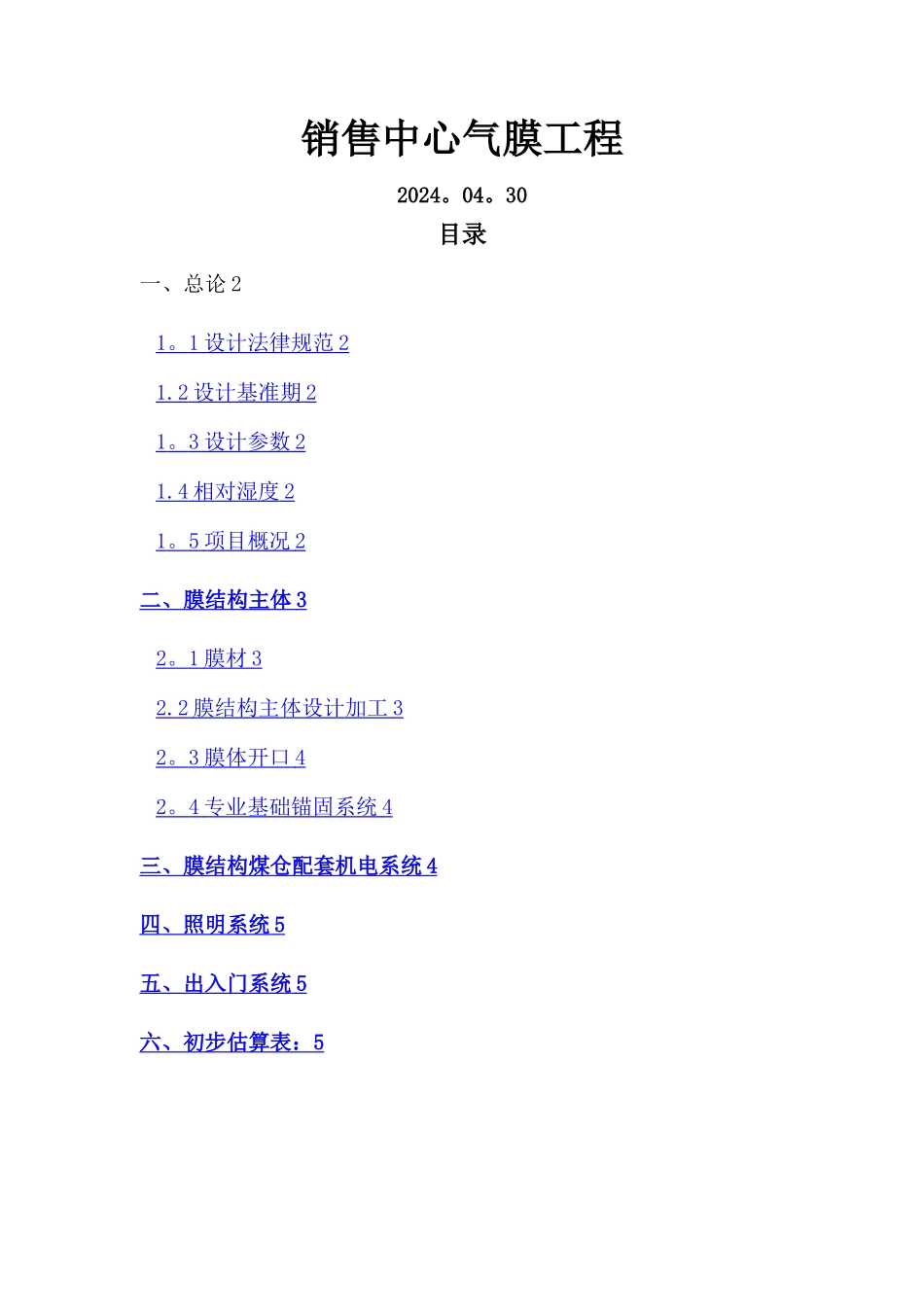

气膜工程构仓库20240531_第1页
1/5

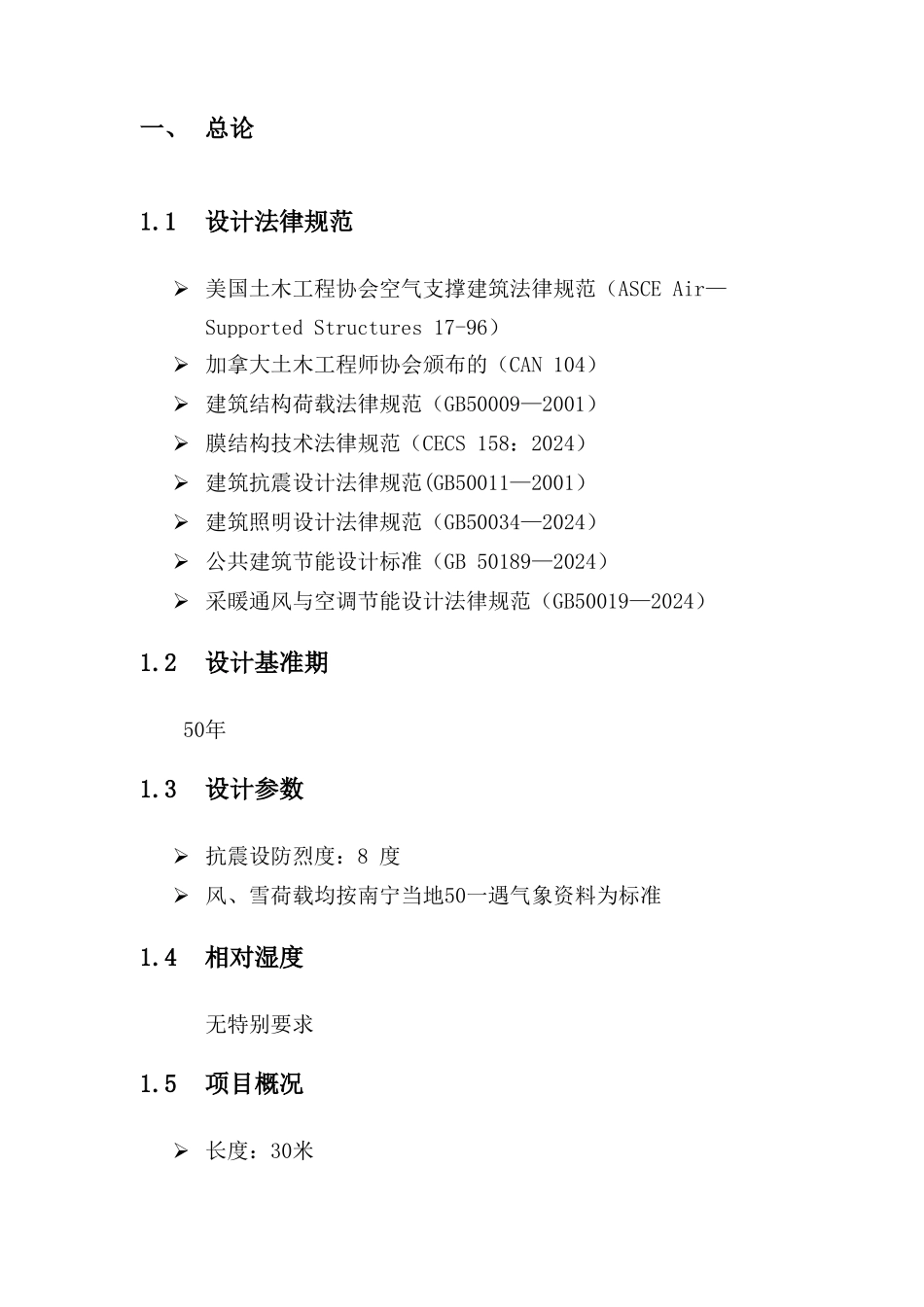

气膜工程构仓库20240531_第2页
2/5
气膜工程构仓库20240531_第3页
3/5
销售中心气膜工程2024。04。30目录一、总论 21 。 1 设计法律规范 2 1.2 设计基准期 2 1 。 3 设计参数 2 1.4 相对湿度 2 1 。 5 项目概况 2 二、膜结构主体 3 2 。 1 膜材 3 2.2 膜结构主体设计加工 3 2 。 3 膜体开口 4 2 。 4 专业基础锚固系统 4 三、膜结构煤仓配套机电系统 4 四、照明系统 5 五、出入门系统 5 六、初步估算表: 5 一、 总论1.1设计法律规范 美国土木工程协会空气支撑建筑法律规范(ASCE Air—Supported Structures 17-96) 加拿大土木工程师协会颁布的(CAN 104) 建筑结构荷载法律规范(GB50009—2001) 膜结构技术法律规范(CECS 158:2024) 建筑抗震设计法律规范(GB50011—2001) 建筑照明设计法律规范(GB50034—2024) 公共建筑节能设计标准(GB 50189—2024) 采暖通风与空调节能设计法律规范(GB50019—2024)1.2设计基准期50年1.3设计参数 抗震设防烈度:8 度 风、雪荷载均按南宁当地50一遇气象资料为标准1.4相对湿度无特别要求1.5项目概况 长度:30米 宽度:15米 高度:自地面至膜结构穹顶约7米(挡土墙出地面0。5米考虑,据实际情况看是否需要挡土墙) 总建筑面积:550平方米 膜材颜色:白色 透光率:7%左右平面图:侧视图二、 膜结构主体2.1膜材 建筑外膜材选用外国进口建筑膜材,膜材外表面覆有PVDF自洁涂层,具备一定的自洁性。 膜材抗真菌生长\抗UV。其表面斥力大,可以降低防止灰尘玷污. 从零下40度到70度,均可保证优异的性能。 膜材质量:1200克/平方米±50克 膜材厚度:1。2MM±0。05毫米 抗拉强度:≥6000N/5cm, 防火性能符合GB8624-2024《建筑材料及制品燃烧性能分级》B级2.2膜结构主体设计加工膜体设计加工2。2。1。 膜结构主体 按北美土木工程协会《空气支撑建筑 ASCE17-96》标准设计 进行详细的找行分析和受力计算,可提供完整的受力计算书 高频焊接工艺,焊接处强度超过材料本身强度 无尘加工,包装后运输,保证膜结构的干净 专业铝夹板现场连接,保证气密性和牢固性2.2.2. 膜体现场连接:现场连接件(将预制好的膜材分部在现场连接) 压铸铝材夹片,长20 厘米,宽4厘米 专用高强镀锌螺栓2.3膜体开口若干套,连接膜体、局部加强钢缆,膜面袖套2.4专业基础锚固系统 基础连接件方便拆卸、气密性、防水性能绝佳的法利气膜阳极氧化压铸预埋铝漕...
