水泥—水玻璃双液浆施工作业指导书

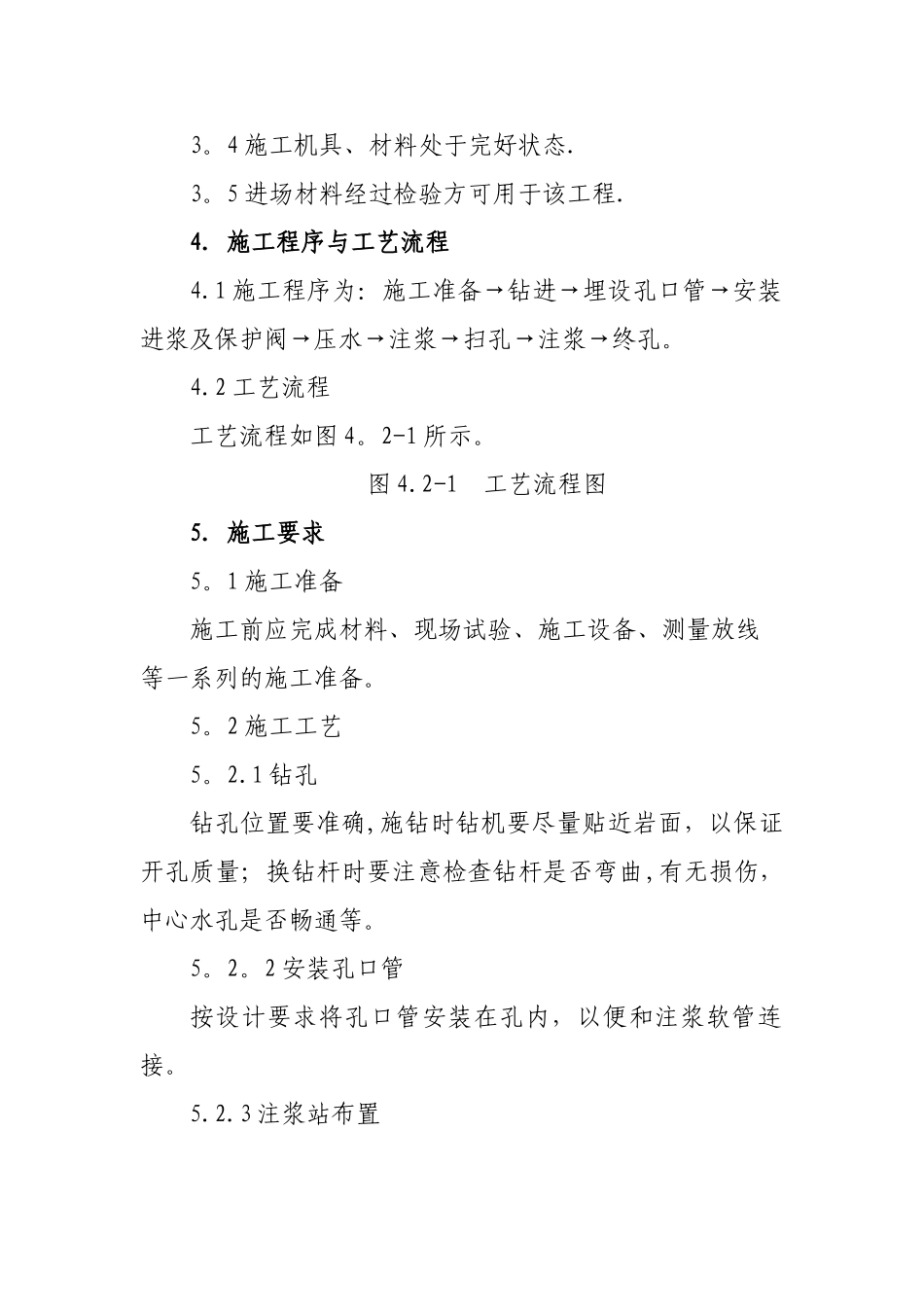

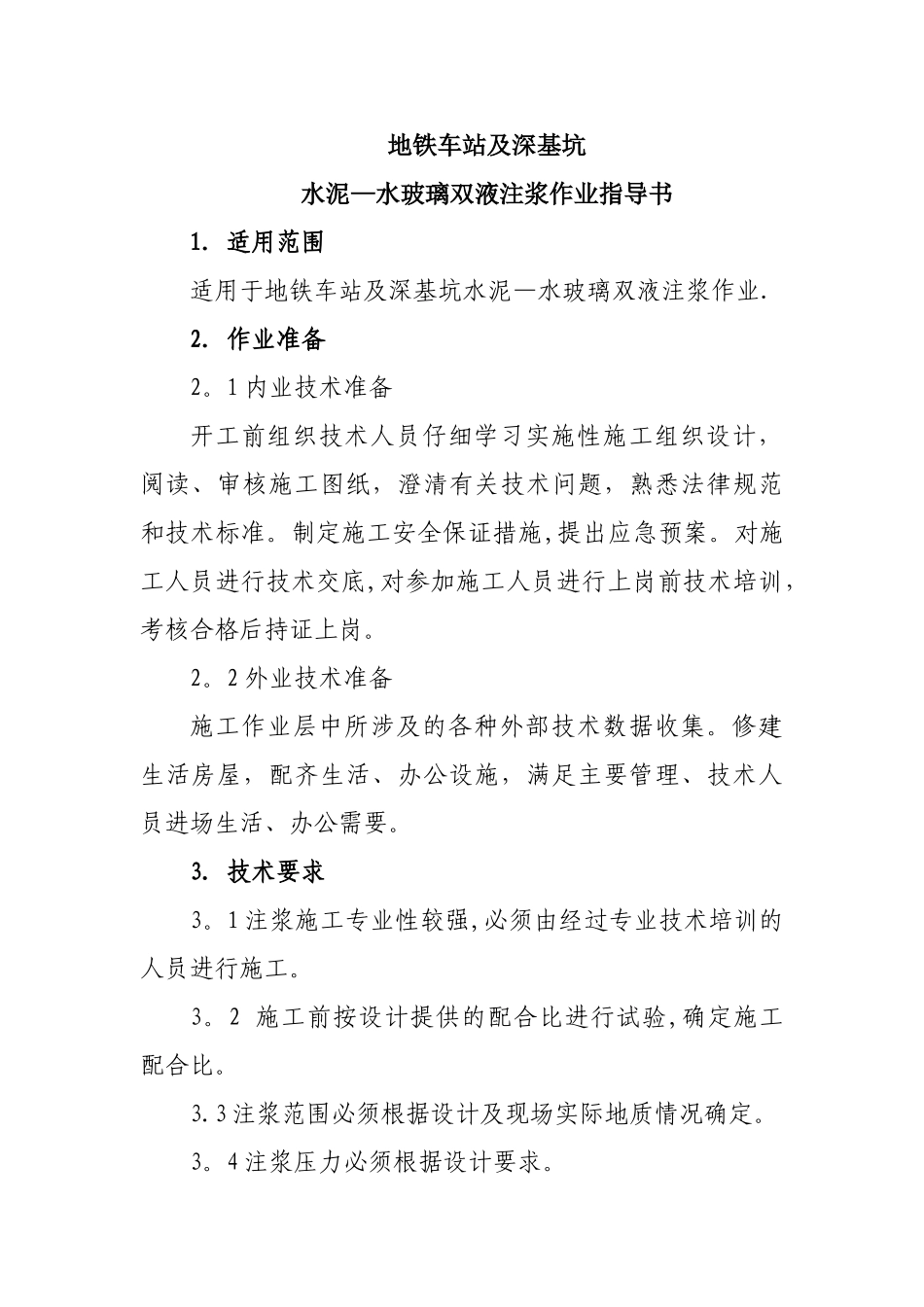

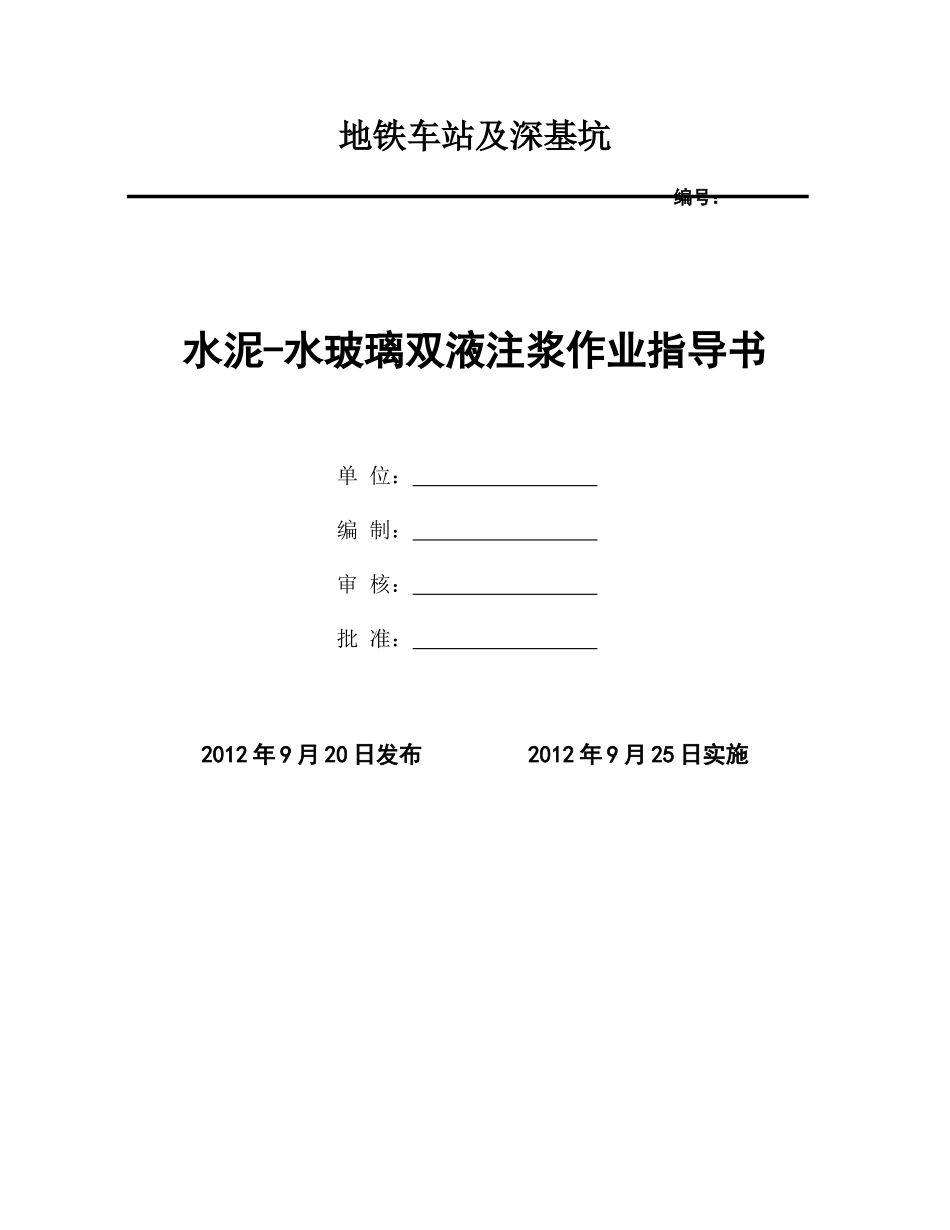

地铁车站及深基坑 编号： 水泥-水玻璃双液注浆作业指导书 单 位： 编 制： 审 核： 批 准： 2012 年 9 月 20 日发布 2012 年 9 月 25 日实施地铁车站及深基坑水泥—水玻璃双液注浆作业指导书1．适用范围适用于地铁车站及深基坑水泥—水玻璃双液注浆作业.2．作业准备2。1 内业技术准备开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2。2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3．技术要求3。1 注浆施工专业性较强,必须由经过专业技术培训的人员进行施工。3。2 施工前按设计提供的配合比进行试验,确定施工配合比。3.3 注浆范围必须根据设计及现场实际地质情况确定。3。4 注浆压力必须根据设计要求。3。4 施工机具、材料处于完好状态.3。5 进场材料经过检验方可用于该工程.4．施工程序与工艺流程4.1 施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。4.2 工艺流程工艺流程如图 4。2-1 所示。图 4.2-1 工艺流程图5．施工要求5。1 施工准备施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。5。2 施工工艺5。2.1 钻孔钻孔位置要准确,施钻时钻机要尽量贴近岩面，以保证开孔质量；换钻杆时要注意检查钻杆是否弯曲,有无损伤，中心水孔是否畅通等。5。2。2 安装孔口管按设计要求将孔口管安装在孔内，以便和注浆软管连接。5.2.3 注浆站布置注浆泵站采纳移动式的注浆站,应尽量靠近工作面，为利于操作方便，泵站布置应紧凑，并应加强通风防尘.5.2。4 配制浆液水泥—水玻璃浆应按胶凝时间配制。水泥浆浓度宜为0.8～1。5：1,水玻璃浓度宜为 25～40Be′。水泥浆与水玻璃浆体积比宜为 1:1～0。3。5。2.5 试泵接注浆管后，进行压水试验，用注浆泵使用 1。5～2 倍注浆中压先压水检查管理是否漏水，设备状态是否正常。5.2。6 注浆在试泵合格后,可开始注浆。注浆压力根据现场实际情况试验确定.注双液浆则需使用双液注浆泵注浆，将注浆泵两根注浆管分别放入水玻璃和水泥浆液中，开始注浆，现场施工人员控制好水泥浆与水玻璃的比例；注到一定程度后，跳孔注下一孔，...
