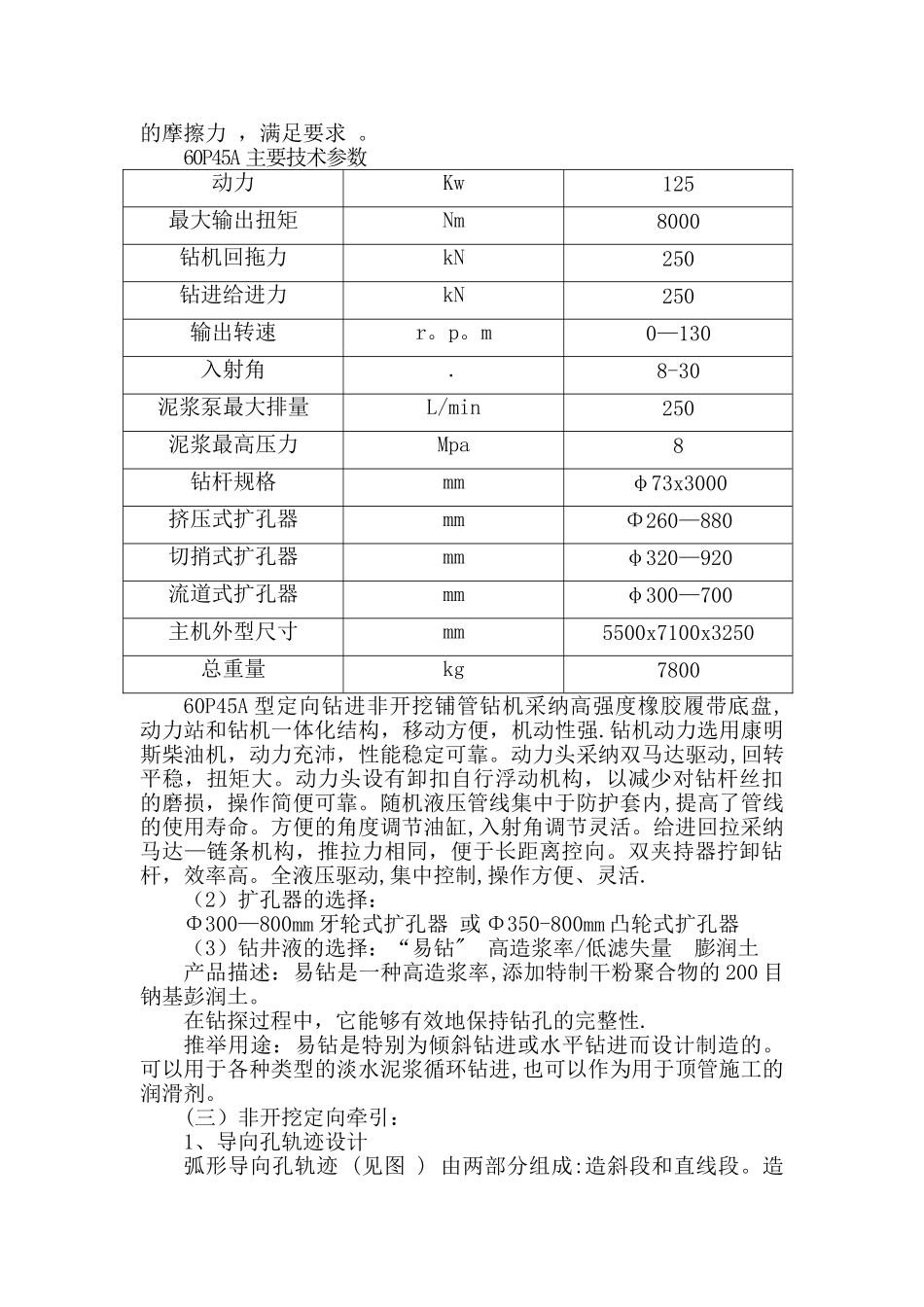

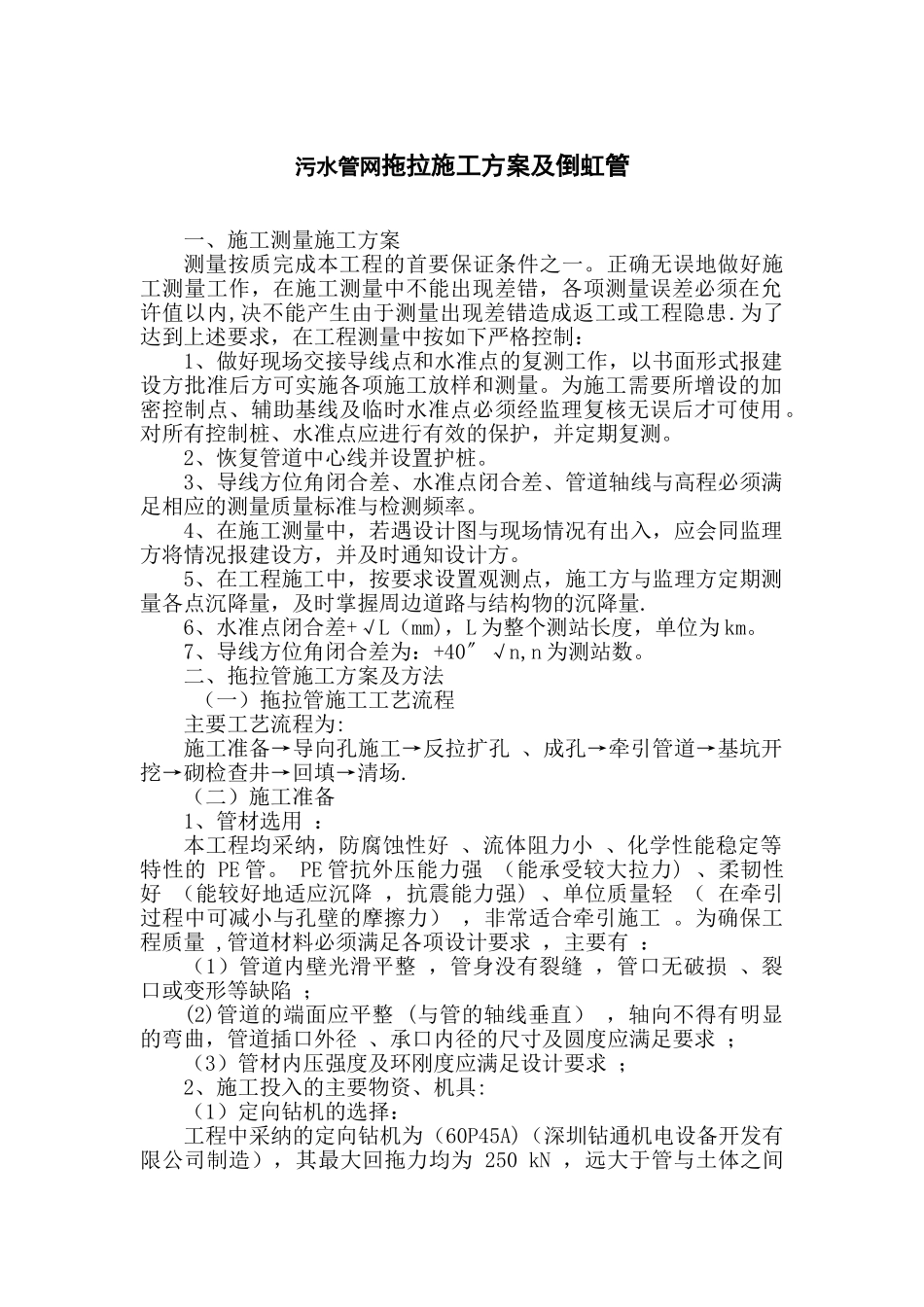

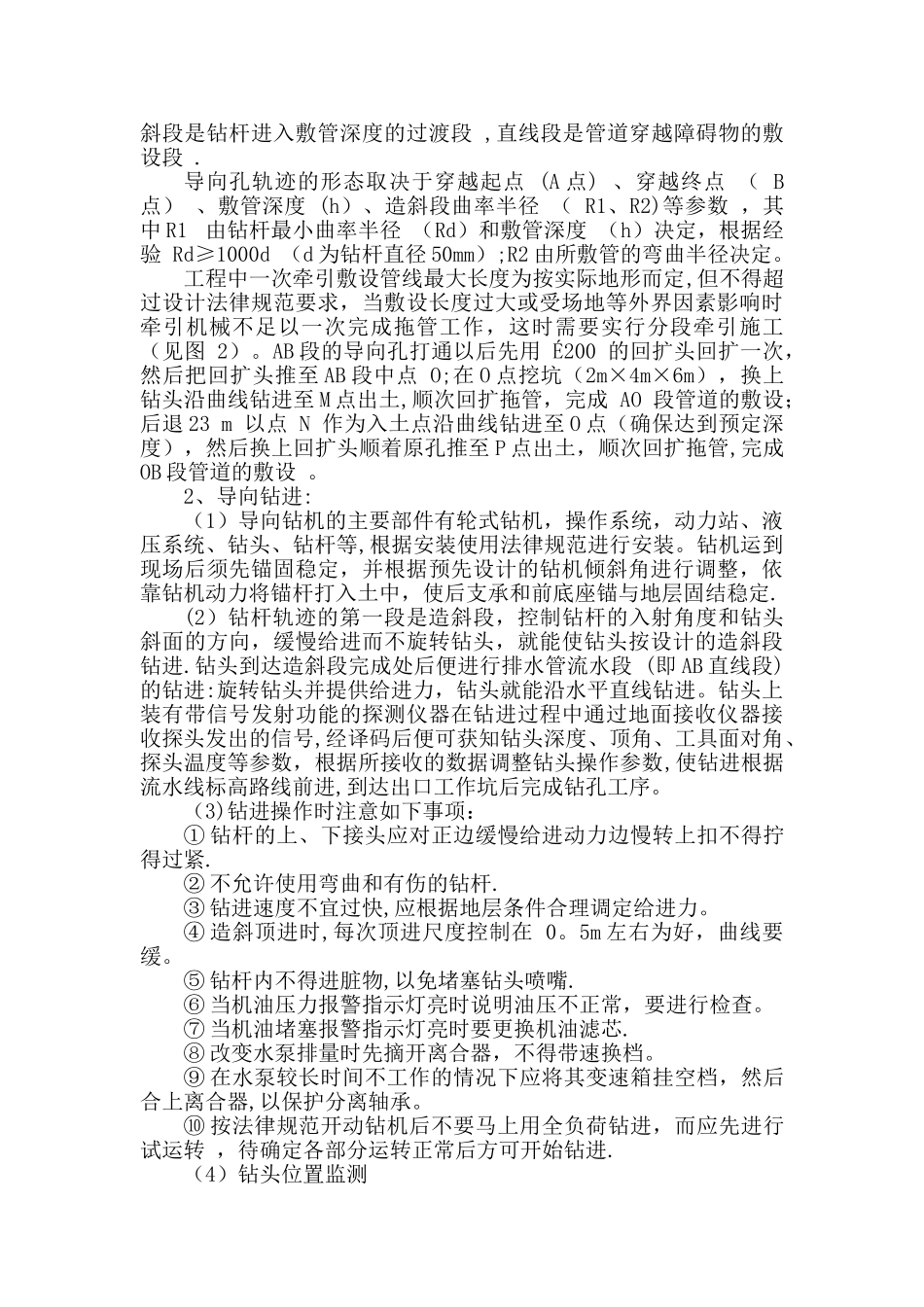

污水管网拖拉施工方案及倒虹管一、施工测量施工方案测量按质完成本工程的首要保证条件之一。正确无误地做好施工测量工作，在施工测量中不能出现差错，各项测量误差必须在允许值以内,决不能产生由于测量出现差错造成返工或工程隐患.为了达到上述要求，在工程测量中按如下严格控制：1、做好现场交接导线点和水准点的复测工作，以书面形式报建设方批准后方可实施各项施工放样和测量。为施工需要所增设的加密控制点、辅助基线及临时水准点必须经监理复核无误后才可使用。对所有控制桩、水准点应进行有效的保护，并定期复测。2、恢复管道中心线并设置护桩。3、导线方位角闭合差、水准点闭合差、管道轴线与高程必须满足相应的测量质量标准与检测频率。4、在施工测量中，若遇设计图与现场情况有出入，应会同监理方将情况报建设方，并及时通知设计方。5、在工程施工中，按要求设置观测点，施工方与监理方定期测量各点沉降量，及时掌握周边道路与结构物的沉降量.6、水准点闭合差+√L（mm)，L 为整个测站长度，单位为 km。7、导线方位角闭合差为：+40〞√n,n 为测站数。二、拖拉管施工方案及方法 （一）拖拉管施工工艺流程主要工艺流程为:施工准备→导向孔施工→反拉扩孔 、成孔→牵引管道→基坑开挖→砌检查井→回填→清场.（二）施工准备1、管材选用 ：本工程均采纳，防腐蚀性好 、流体阻力小 、化学性能稳定等特性的 PE 管。 PE 管抗外压能力强 （能承受较大拉力) 、柔韧性好 （能较好地适应沉降 ，抗震能力强) 、单位质量轻 （ 在牵引过程中可减小与孔壁的摩擦力） ，非常适合牵引施工 。为确保工程质量 ,管道材料必须满足各项设计要求 ，主要有 ：（1）管道内壁光滑平整 ，管身没有裂缝 ，管口无破损 、裂口或变形等缺陷 ；(2)管道的端面应平整 (与管的轴线垂直） ，轴向不得有明显的弯曲，管道插口外径 、承口内径的尺寸及圆度应满足要求 ；（3）管材内压强度及环刚度应满足设计要求 ；2、施工投入的主要物资、机具:（1）定向钻机的选择：工程中采纳的定向钻机为（60P45A)（深圳钻通机电设备开发有限公司制造），其最大回拖力均为 250 kN ，远大于管与土体之间的摩擦力 ，满足要求 。60P45A 主要技术参数动力Kw125最大输出扭矩Nm8000钻机回拖力kN250钻进给进力kN250输出转速r。p。m0—130入射角.8-30泥浆泵最大排量L/min250泥浆最高压力Mpa8钻杆规格mmφ73x3000挤压式扩孔器mmΦ260—880切捎式扩孔器mmφ320—9...
