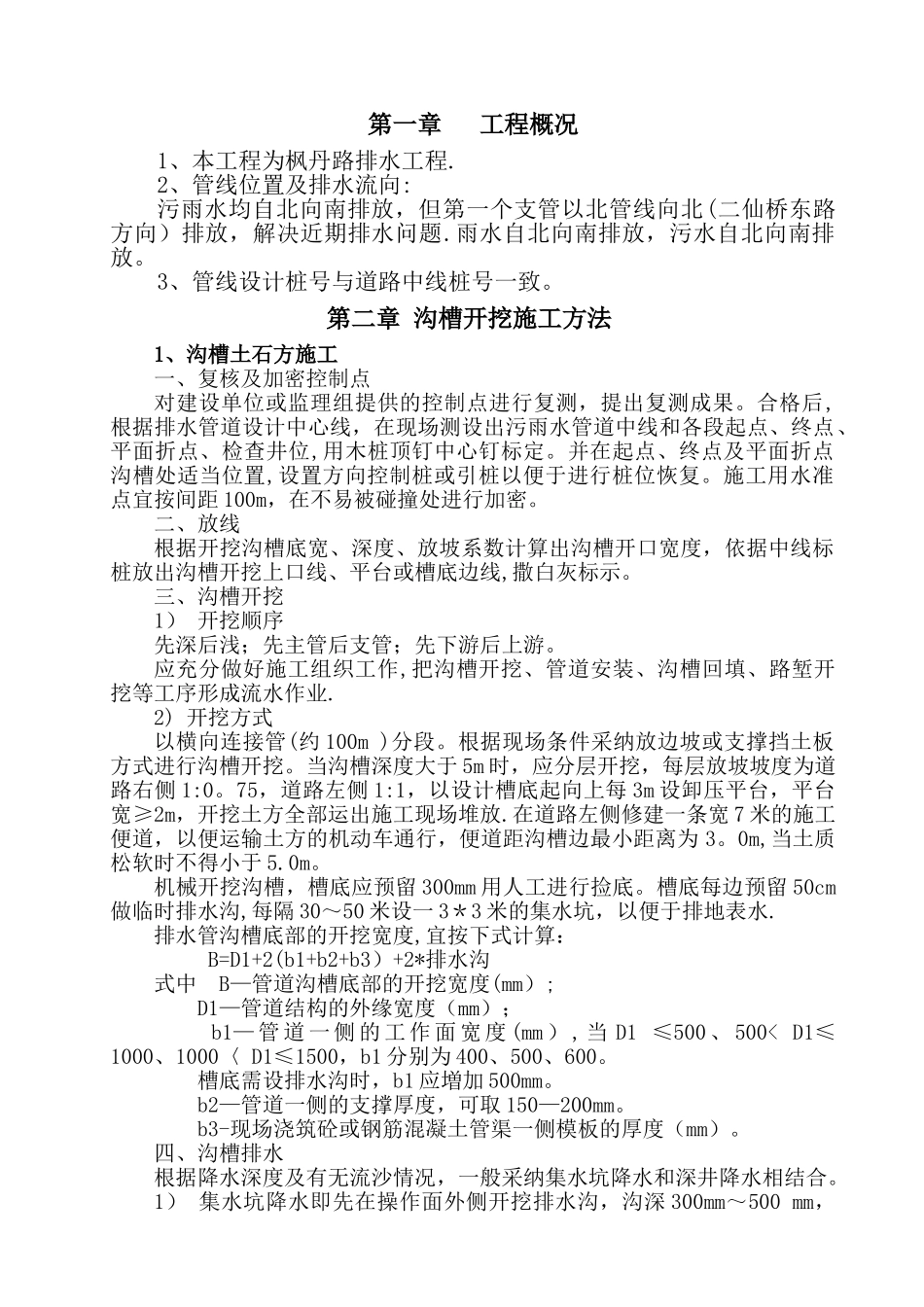

第一章 工程概况1、本工程为枫丹路排水工程.2、管线位置及排水流向:污雨水均自北向南排放，但第一个支管以北管线向北(二仙桥东路方向）排放，解决近期排水问题.雨水自北向南排放，污水自北向南排放。 3、管线设计桩号与道路中线桩号一致。第二章 沟槽开挖施工方法1、沟槽土石方施工一、复核及加密控制点对建设单位或监理组提供的控制点进行复测，提出复测成果。合格后,根据排水管道设计中心线，在现场测设出污雨水管道中线和各段起点、终点、平面折点、检查井位,用木桩顶钉中心钉标定。并在起点、终点及平面折点沟槽处适当位置,设置方向控制桩或引桩以便于进行桩位恢复。施工用水准点宜按间距 100m，在不易被碰撞处进行加密。二、放线根据开挖沟槽底宽、深度、放坡系数计算出沟槽开口宽度，依据中线标桩放出沟槽开挖上口线、平台或槽底边线,撒白灰标示。三、沟槽开挖1） 开挖顺序先深后浅；先主管后支管；先下游后上游。应充分做好施工组织工作,把沟槽开挖、管道安装、沟槽回填、路堑开挖等工序形成流水作业.2) 开挖方式以横向连接管(约 100m )分段。根据现场条件采纳放边坡或支撑挡土板方式进行沟槽开挖。当沟槽深度大于 5m 时，应分层开挖，每层放坡坡度为道路右侧 1:0。75，道路左侧 1:1，以设计槽底起向上每 3m 设卸压平台，平台宽≥2m，开挖土方全部运出施工现场堆放.在道路左侧修建一条宽 7 米的施工便道，以便运输土方的机动车通行，便道距沟槽边最小距离为 3。0m,当土质松软时不得小于 5.0m。机械开挖沟槽，槽底应预留 300mm 用人工进行捡底。槽底每边预留 50cm做临时排水沟,每隔 30～50 米设一 3＊3 米的集水坑，以便于排地表水.排水管沟槽底部的开挖宽度,宜按下式计算： B=D1+2(b1+b2+b3）+2*排水沟式中 B—管道沟槽底部的开挖宽度(mm）; D1—管道结构的外缘宽度（mm）； b1— 管 道 一 侧 的 工 作 面 宽 度 (mm ） , 当 D1 ≤500 、 500< D1≤ 1000、1000〈 D1≤1500，b1 分别为 400、500、600。 槽底需设排水沟时，b1 应増加 500mm。 b2—管道一侧的支撑厚度，可取 150—200mm。 b3-现场浇筑砼或钢筋混凝土管渠一侧模板的厚度（mm）。四、沟槽排水根据降水深度及有无流沙情况，一般采纳集水坑降水和深井降水相结合。1） 集水坑降水即先在操作面外侧开挖排水沟，沟深 300mm～500 mm，每间隔 30～50m 设集水井，用潜水泵将汇合的水抽出，使工作面保持干燥状态.2） 在...
