河北工程大学2级减速器设计设计

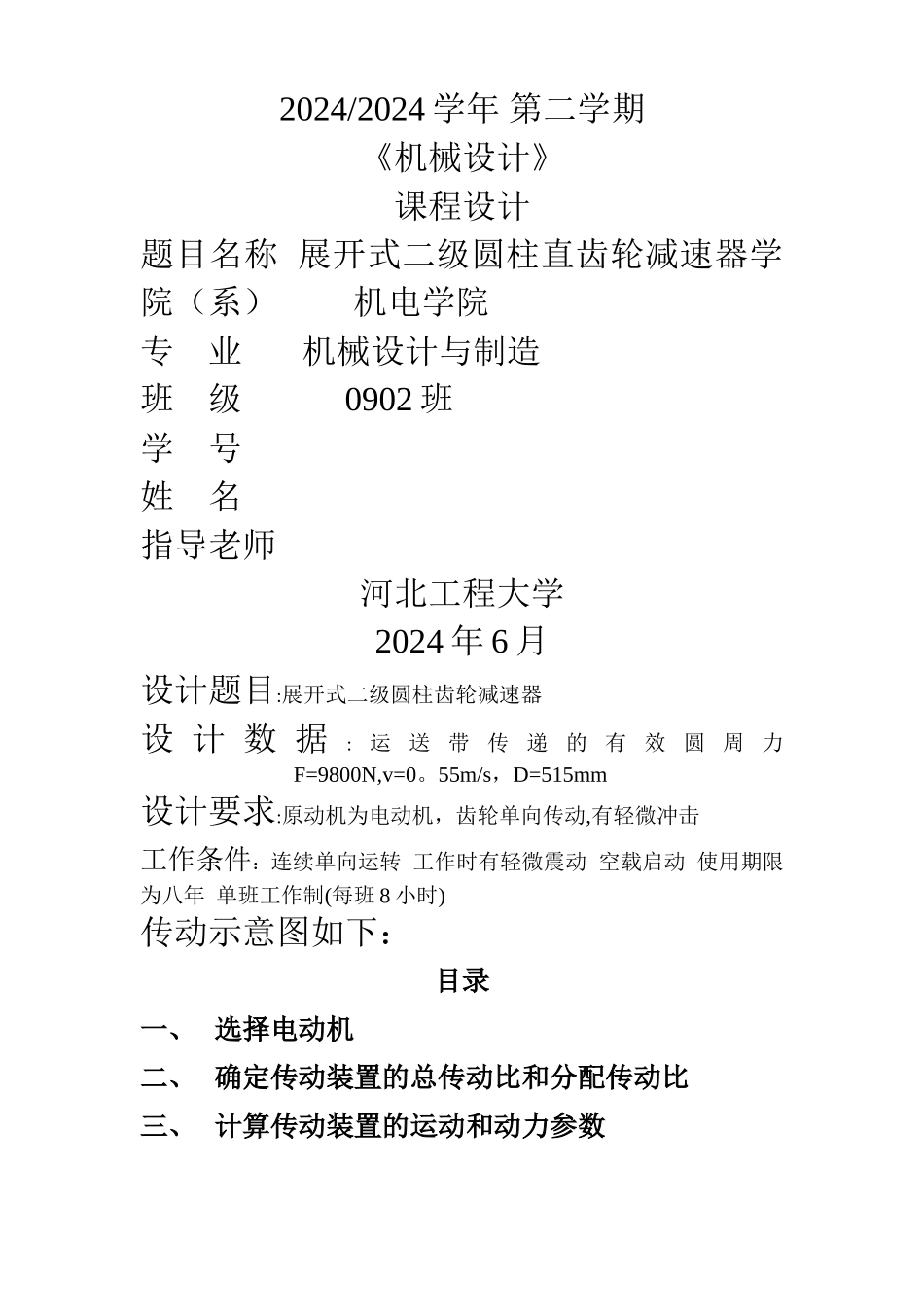

2024/2024 学年 第二学期《机械设计》课程设计题目名称 展开式二级圆柱直齿轮减速器学院（系） 机电学院专 业 机械设计与制造班 级 0902 班学 号 姓 名 指导老师 河北工程大学2024 年 6 月设计题目:展开式二级圆柱齿轮减速器设 计 数 据:运送带传递的有效圆周力F=9800N,v=0。55m/s，D=515mm设计要求:原动机为电动机，齿轮单向传动,有轻微冲击工作条件：连续单向运转 工作时有轻微震动 空载启动 使用期限为八年 单班工作制(每班 8 小时)传动示意图如下：目录一、 选择电动机二、 确定传动装置的总传动比和分配传动比三、 计算传动装置的运动和动力参数四、 设计 V 带和带轮五、 链传动的设计 六、 齿轮的设计 七、 齿轮轴的设计 八、 滚动轴承的选择及校核计算 九、 键的选择及校核 十、 轴承端盖设计十一、 密封圈的设置十二、 减速器机体结构及尺寸十三、 参考资料十四、设计心得一、 选择电动机⒈ 工作机所需功率 Pw:带的传动效率: 0。95每对轴承的传动效率:0。99圆柱齿轮的传动效率：0.97联轴器的传动动效率:0。99滚筒的传动效率： 0.96链的传动效率 ： 0。96说明：电动机之工作机之间的总效率⒉ 根据电动机功率及转速查手册第 317 页表 10-8查出电动机型号为 Y123S—4.额定功率为 7.5kw，工作输出效率为6。308kw,工作输出效率为 84.1 基本符合工作要求二、 确定传动装置的总传动比和分配传动比总传动比 ：平均传动比:分配传动比： 则三、 计算传动装置的运动和动力参数将传动装置各轴由高速到低速依次定为 1 轴，2 轴，3 轴. ——依次为电机与轴 1，轴 1 与轴 2，轴 2 与轴 3 之间，之间的传动效率。1. 各轴转速：2。各轴输入功率： 3 各轴输入转矩： 四、设计 V 带和带轮：1. 设计 V 带(1)确定设计功率 查课本表 8—7 得：=1。1 则计算功率 （2）选择带型 根据 ， 由课本图 8-4a,选择 A 型 V 带。 （3）选取带轮基准直径 与 由表 8-8 取=90mm由式 8—18 得= ＊ =2＊90=180mm 查课本表 8—8 取=180mm（4）验算带速 带速在 5～30m/s 范围内，合适=72=8。25kw=90mm=180mm=300mm=1000mm=8=19=52=24=1。66＊0.443＊=62。779mm=66。77mmm=2。78mmK=1.47434=68mm=4。338＊=1.239*=96。48mm=10。72m=4。22mm=23.9mm=37。0mmmm=36.4KN（5）取 V 带基准长度 Ld 和中心距 a：初步选取中心距: 取=300mm符合 0。7(+）〈 <2(+...
