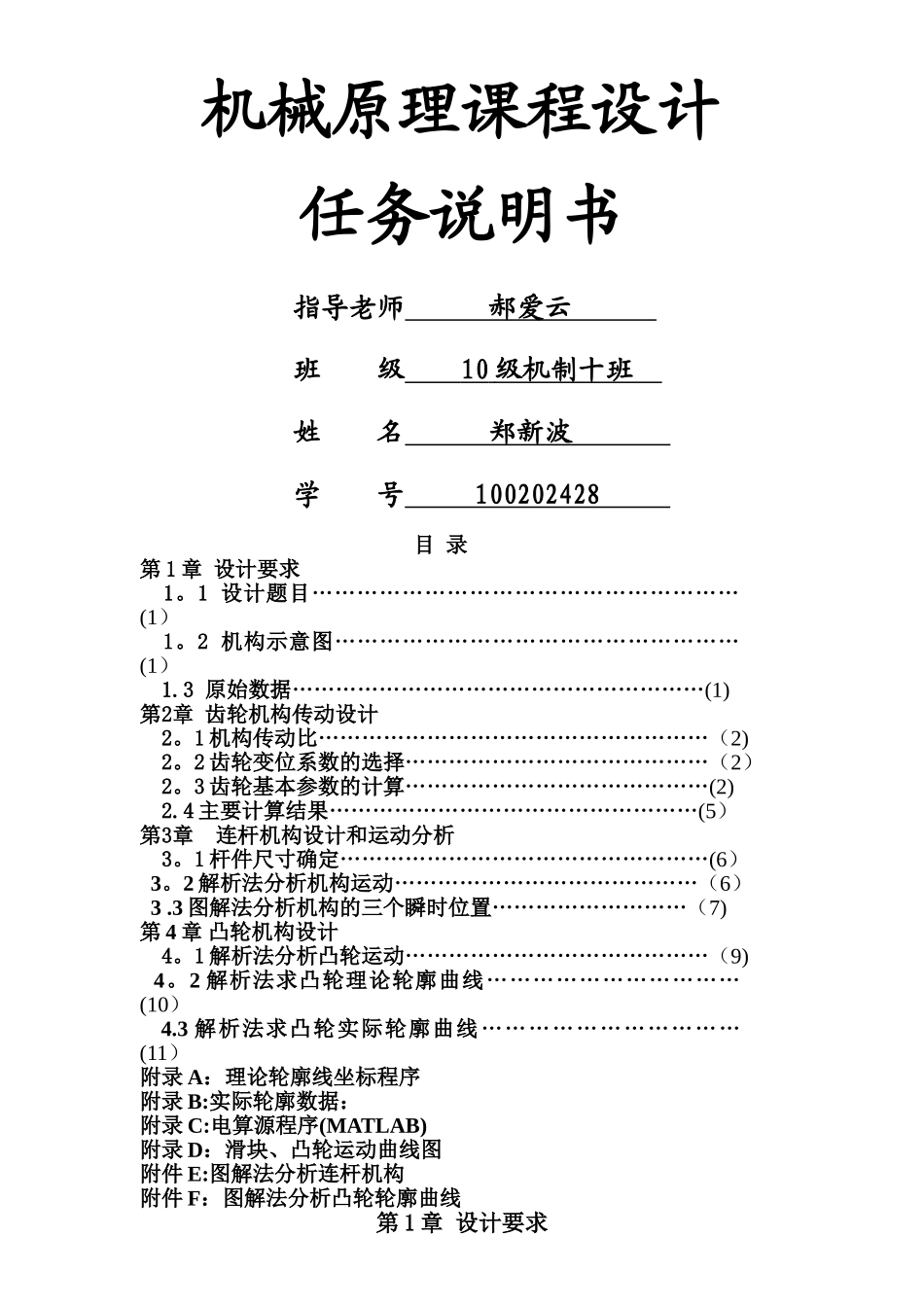

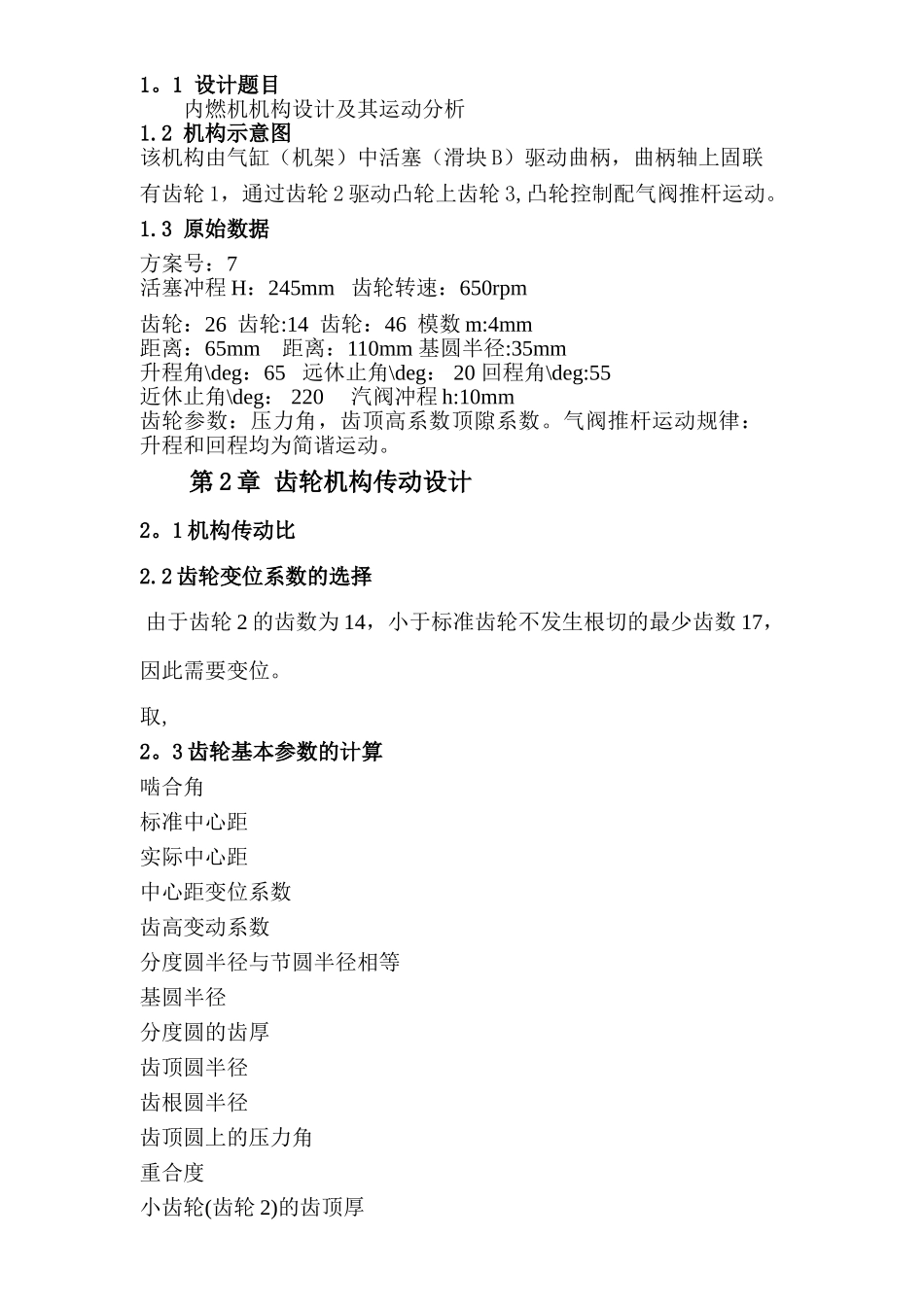

机械原理课程设计任务说明书 指导老师 郝爱云 班 级 10 级机制十班 姓 名 郑新波 学 号 100202428 目 录第 1 章 设计要求 1。1 设计题目…………………………………………………(1） 1。2 机构示意图………………………………………………(1） 1.3 原始数据…………………………………………………(1)第2章 齿轮机构传动设计 2。1 机构传动比………………………………………………（2) 2。2 齿轮变位系数的选择……………………………………（2） 2。3 齿轮基本参数的计算……………………………………(2) 2.4 主要计算结果……………………………………………(5）第3章 连杆机构设计和运动分析 3。1 杆件尺寸确定……………………………………………(6） 3。2 解析法分析机构运动……………………………………（6） 3 .3 图解法分析机构的三个瞬时位置………………………（7)第 4 章 凸轮机构设计 4。1 解析法分析凸轮运动……………………………………（9) 4。2 解析法求凸轮理论轮廓曲线……………………………(10）4.3 解析法求凸轮实际轮廓曲线……………………………(11）附录 A：理论轮廓线坐标程序附录 B:实际轮廓数据：附录 C:电算源程序(MATLAB)附录 D：滑块、凸轮运动曲线图附件 E:图解法分析连杆机构附件 F：图解法分析凸轮轮廓曲线第 1 章 设计要求1。1 设计题目内燃机机构设计及其运动分析1.2 机构示意图该机构由气缸（机架）中活塞（滑块 B）驱动曲柄，曲柄轴上固联有齿轮 1，通过齿轮 2 驱动凸轮上齿轮 3,凸轮控制配气阀推杆运动。1.3 原始数据方案号：7活塞冲程 H：245mm 齿轮转速：650rpm齿轮：26 齿轮:14 齿轮：46 模数 m:4mm 距离：65mm 距离：110mm 基圆半径:35mm升程角\deg：65 远休止角\deg： 20 回程角\deg:55近休止角\deg： 220 汽阀冲程 h:10mm齿轮参数：压力角，齿顶高系数顶隙系数。气阀推杆运动规律：升程和回程均为简谐运动。第 2 章 齿轮机构传动设计2。1 机构传动比2.2 齿轮变位系数的选择 由于齿轮 2 的齿数为 14，小于标准齿轮不发生根切的最少齿数 17， 因此需要变位。取,2。3 齿轮基本参数的计算啮合角标准中心距实际中心距中心距变位系数齿高变动系数分度圆半径与节圆半径相等基圆半径分度圆的齿厚齿顶圆半径齿根圆半径齿顶圆上的压力角重合度小齿轮(齿轮 2)的齿顶厚2。4 主要计算结果计算项目计算结果计算...
