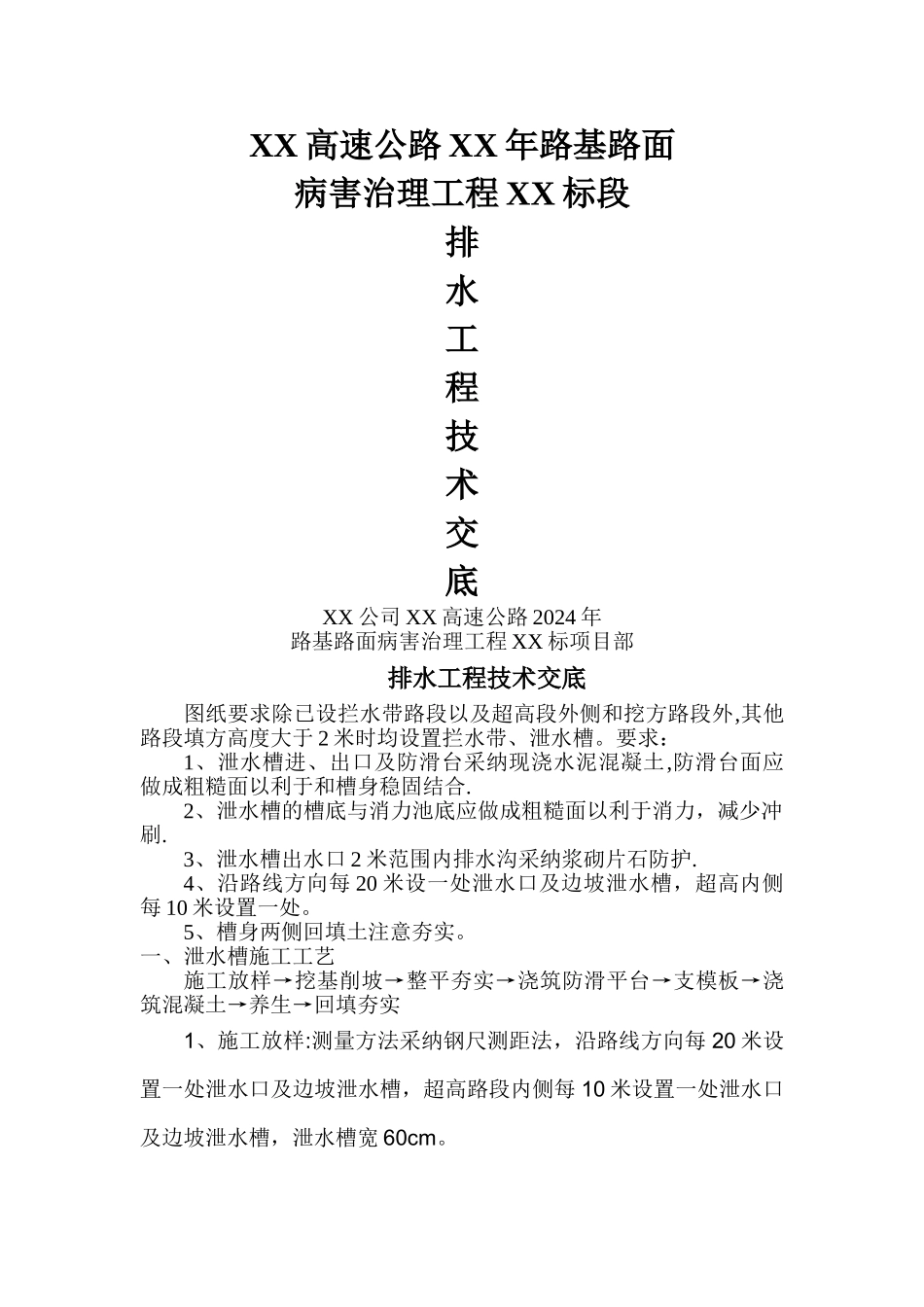

泄水槽施工工艺_第1页
1/3

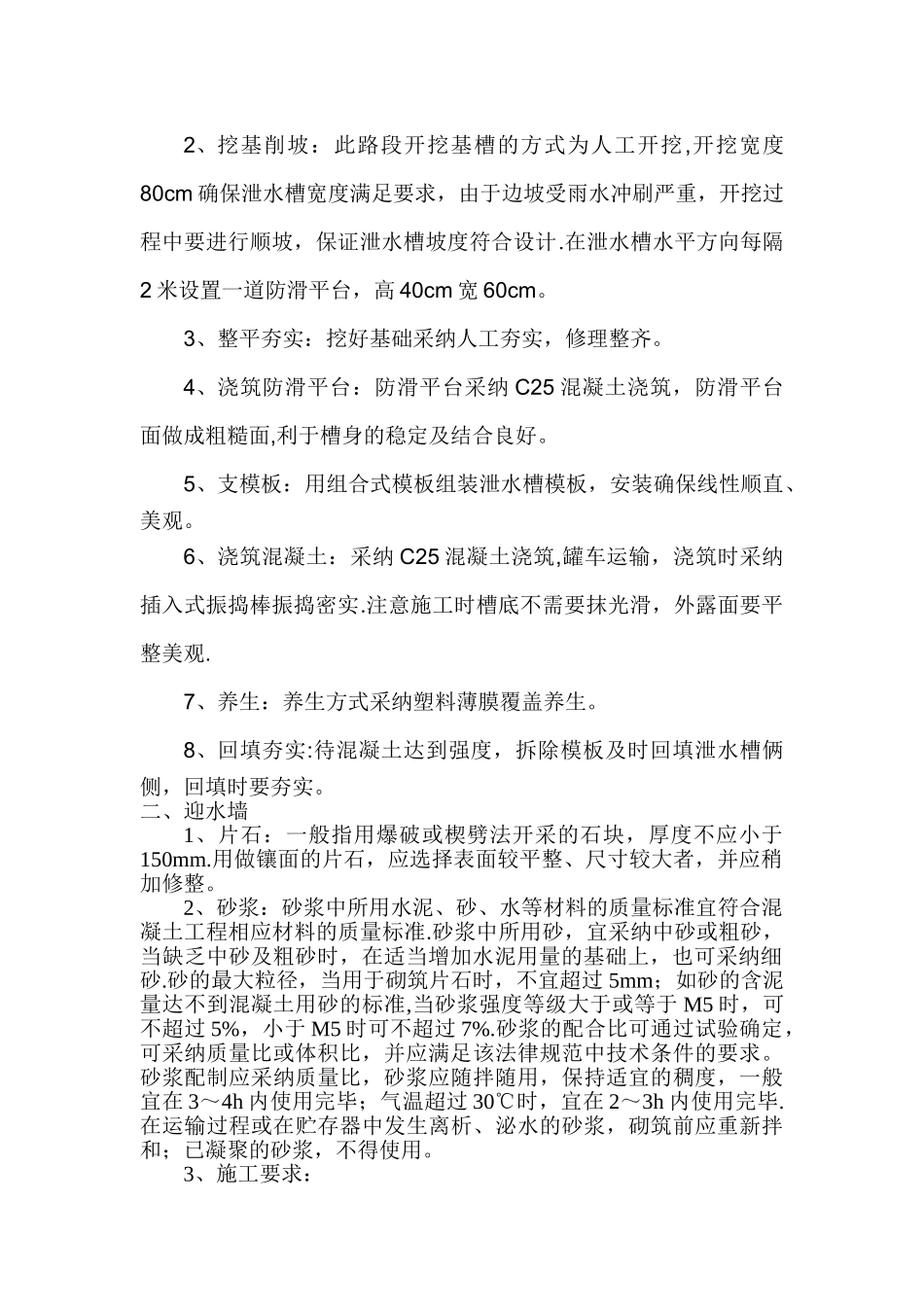

泄水槽施工工艺_第2页
2/3

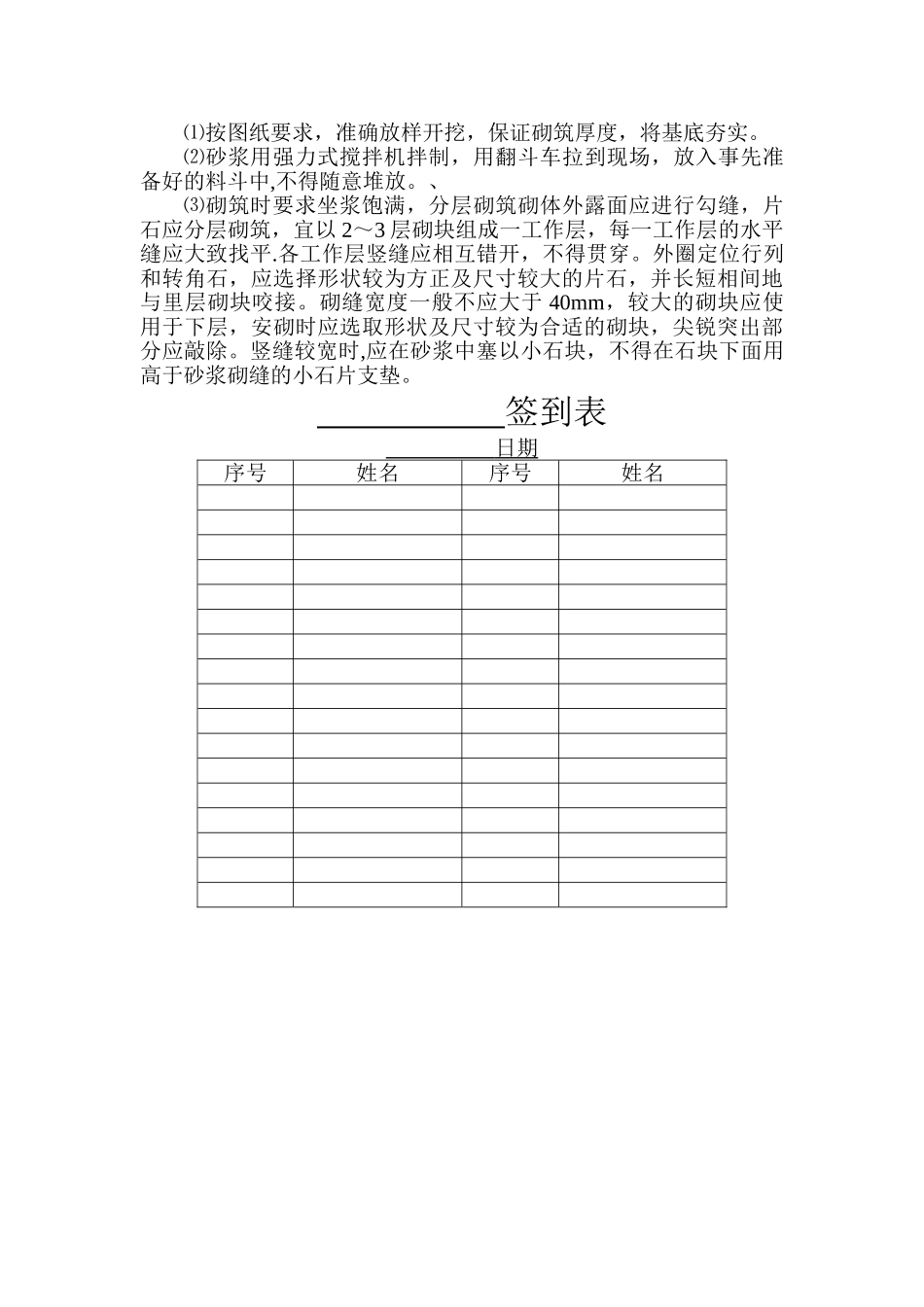

泄水槽施工工艺_第3页
3/3
XX 高速公路 XX 年路基路面病害治理工程 XX 标段排水工程技术交底XX 公司 XX 高速公路 2024 年路基路面病害治理工程 XX 标项目部排水工程技术交底图纸要求除已设拦水带路段以及超高段外侧和挖方路段外,其他路段填方高度大于 2 米时均设置拦水带、泄水槽。要求:1、泄水槽进、出口及防滑台采纳现浇水泥混凝土,防滑台面应做成粗糙面以利于和槽身稳固结合.2、泄水槽的槽底与消力池底应做成粗糙面以利于消力,减少冲刷.3、泄水槽出水口 2 米范围内排水沟采纳浆砌片石防护.4、沿路线方向每 20 米设一处泄水口及边坡泄水槽,超高内侧每 10 米设置一处。5、槽身两侧回填土注意夯实。一、泄水槽施工工艺施工放样→挖基削坡→整平夯实→浇筑防滑平台→支模板→浇筑混凝土→养生→回填夯实1、施工放样:测量方法采纳钢尺测距法,沿路线方向每 20 米设置一处泄水口及边坡泄水槽,超高路段内侧每 10 米设置一处泄水口及边坡泄水槽,泄水槽宽 60cm。2、挖基削坡:此路段开挖基槽的方式为人工开挖,开挖宽度80cm 确保泄水槽宽度满足要求,由于边坡受雨水冲刷严重,开挖过程中要进行顺坡,保证泄水槽坡度符合设计.在泄水槽水平方向每隔2 米设置一道防滑平台,高 40cm 宽 60cm。3、整平夯实:挖好基础采纳人工夯实,修理整齐。4、浇筑防滑平台:防滑平台采纳 C25 混凝土浇筑,防滑平台面做成粗糙面,利于槽身的稳定及结合良好。5、支模板:用组合式模板组装泄水槽模板,安装确保线性顺直、美观。6、浇筑混凝土:采纳 C25 混凝土浇筑,罐车运输,浇筑时采纳插入式振捣棒振捣密实.注意施工时槽底不需要抹光滑,外露面要平整美观.7、养生:养生方式采纳塑料薄膜覆盖养生。8、回填夯实:待混凝土达到强度,拆除模板及时回填泄水槽俩侧,回填时要夯实。二、迎水墙1、片石:一般指用爆破或楔劈法开采的石块,厚度不应小于150mm.用做镶面的片石,应选择表面较平整、尺寸较大者,并应稍加修整。2、砂浆:砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准.砂浆中所用砂,宜采纳中砂或粗砂,当缺乏中砂及粗砂时,在适当增加水泥用量的基础上,也可采纳细砂.砂的最大粒径,当用于砌筑片石时,不宜超过 5mm;如砂的含泥量达不到混凝土用砂的标准,当砂浆强度等级大于或等于 M5 时,可不超过 5%,小于 M5 时可不超过 7%.砂浆的配合比可通过试验确定,可采纳质量比或体积比,并应满足该法律规范中技术条件的要求。...
